Страница 114: Увеличение или уменьшение фрагмента
114
4 Программирование: Основы, Управление файлами, помощь при программировании, Палеты
4.6
Гр
аф
и
ка
программиров
ания
Номера предложений высвечивать и
выделять
U
U
U
U
Переключение линейки программируемых клавиш:

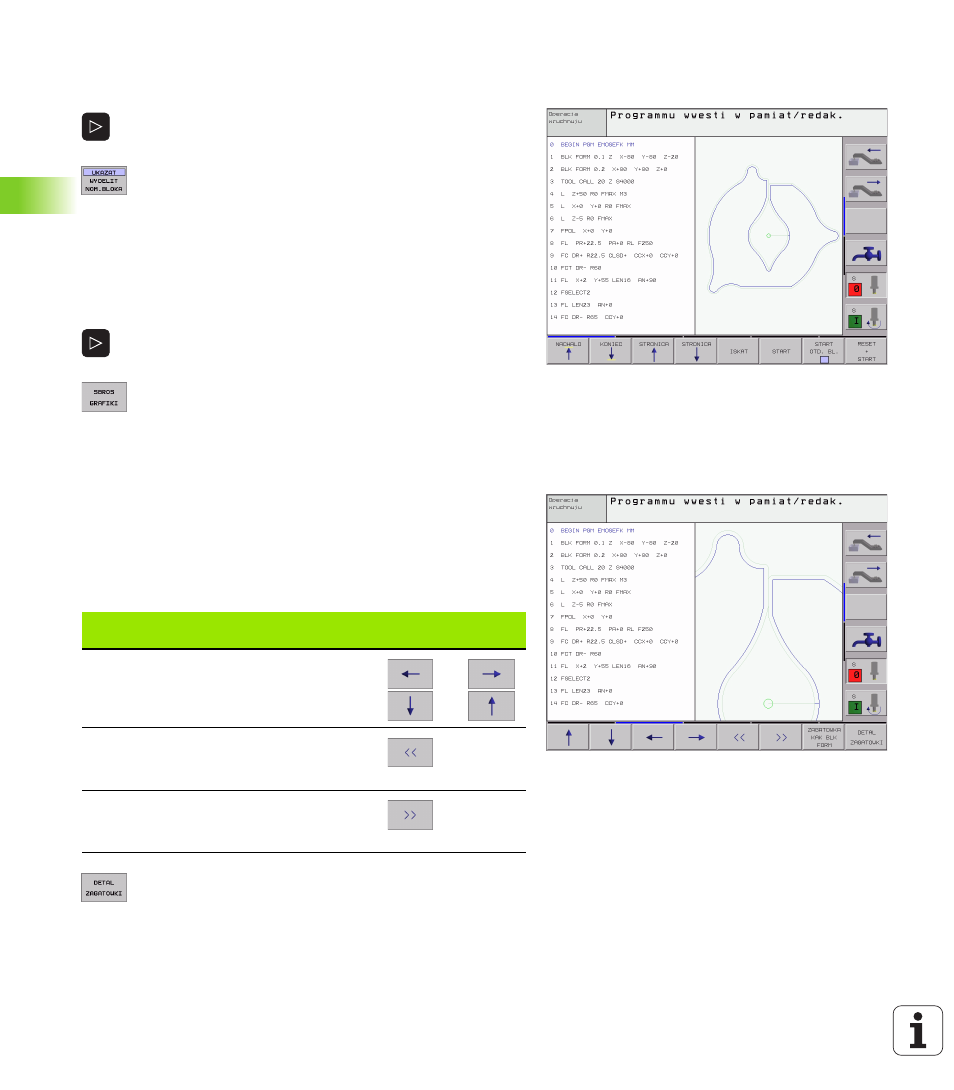

Смотри рисунок справа наверху
U
U
U
U
Высветить номер предложения: Softkey
ВЫСВЕЧИВАНИЕ ПЕРЕСВЕТ. № БЛОКА
переключить на ВЫСВЕТИТЬ
U
U
U
U
Высветить номер предложения: Softkey
ВЫСВЕЧИВАНИЕ ПЕРЕСВЕТ. № БЛОКА на
МАСКИРОВ. переключить
Стирать гафику
U
U
U
U
Переключение линейки программируемых клавиш:
Смотри рисунок справа наверху
U
U
U
U
Стирать гафику Softkey СТИРАТЬ
ГРАФИКУнажать
Увеличение или уменьшение фрагмента
Определяете самостоятельно вид (перспективу) для графики. С
помощью рамок выбираете фрагмент для увеличения или
уменьшения.
U
U
U
U
Выбор линейки Softkey для увеличения/уменьшения фрагмента
(второя линейка, смотри рисунок справа по середине)
Тем самым находятся в распоряжении следующие функции:
U
U
U
U
С Softkey ФРАГМЕНТ ЗАГАТОВКИ принять
избранный фрагмент
С помощью Softkey ЗАГАТОВКА КАК BLK FORM
восстановливаете первоначальный вид выреза.
Функция
Программируемая
клавиша (Softkey)
Высвечивать рамки и передвинуть их. Для
передвижения держать нажатой
соответственную программируемую
клавишу (Softkey)
Уменьшить рамки – для уменьшения
держать нажатой программируемую
клавишу
Увеличить рамки – для увеличения
держать нажатой программируемую
клавишу
