Рисунок 4-11. конфигурирование ethernet порта -9 – Инструкция по эксплуатации Basler Electric IEM-2020
Страница 95
9441073990 Rev B1
IEM-
2020 Программное обеспечение BESTCOMSPlus
4-9
3.
Нажмите кнопку Edit, чтобы изменить настройки. После внесения изменений нажмите
кнопкуEdit для выхода.
4.
Нажмите левую клавишу со стрелкой, чтобы вернуться в меню LSMSetupна экране ЧМИ. После
выхода из меню TCP/IP Settings, LSM-2020 перезагрузится и новые настройки вступят в силу.
Альтернативный метод настройки сети LSM-2020 через IEM-2020
1.
Зайдите в меню Settings, System Params (Системные параметры), Remote Module Setup
(Установка удаленного модуля), LSMSetup (Установка LSM)на ЧМИ передней панели и
проверьте, что LSM-2020 включен с правильными настройками адреса для работы по CAN bus,
чтобы был возможен обмен данными между IEM-2020 и LSM-2020. Если активно USB
подключение с IEM-2020, то включение LSM-2020 и адрес CAN bus могут быть найдены в
Проводнике настроек (Settings Explorer) BESTCOMSPlus в ветви System Params (Системные
параметры), Remote Module Setup (Установка удаленного модуля).Если LSM-2020 включен,
но подключен неверно, то на IEM-2020 будет присутствовать предупредительная
сигнализация. Если подключение верное, то сетевые настройки LSM-2020 могут быть
сконфигурированы через USB IEM-2020.
2.
Подключите IEM-2020 через порт USB как описано выше Связь через USB. Выберете Configure
(Конфигурировать), Ethernet из меню File (Файл). Если LSM-2020 подключен верно, появится
окно Configure Ethernet Port (Конфигурирование Ethernet порта) как показано на рисунке 4-11.

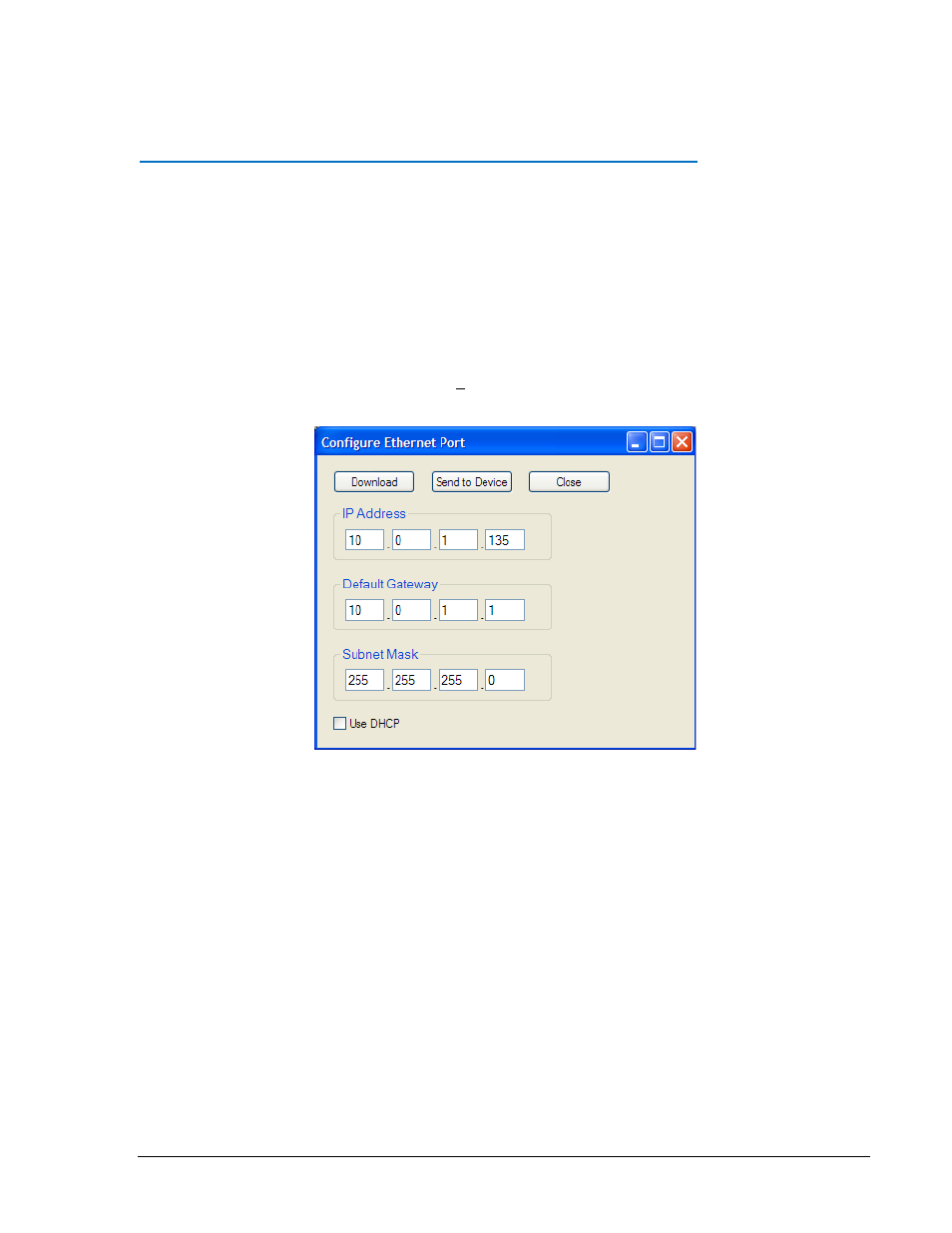

Рисунок 4-11. Конфигурирование Ethernet порта
Конфигурация включает следующие параметры:
IP Address (IP
адрес):
Адрес интернет протокола используемый LSM-2020.
Default Gateway
(Шлюз):
Хост по умолчанию для посылки данных на удаленный хост
не входящий в подсеть.
Subnet Mask
(Маска подсети):
Маска используемая для определения диапазона
текущей подсети.
Use DHCP
(Использование DHCP):
Автоматическое конфигурирование IP адреса, шлюза
и маски подсети через DHCP. Это может быть использовано только в случае правильной
настройки в сети Ethernet сервера DHCP. LSM-2020 не работает как сервер DHCP.
Данные по настройке этих параметров могут быть получены у администратора сети, если LSM-
2020 включен в сеть с другими устройствами. Если LSM-2020 работает в автономной сети, IP
адрес может быть выбран в одном из следующих диапазонов перечисленных в IETF публикации
RFC 1918, Address Allocation for Private Networks
(Назначение адресов в частной сети).
10.0.0.0 - 10.255.255.255
172.16.0.0 - 172.31.255.255
192.168.0.0 - 192.168.255.255
