Инструкция по эксплуатации Basler Electric IEM-2020
Страница 412
B-10
IEM-2020
Файлы логической библиотеки
9441073990 Rev B1
RUN ENGINE WHEN (PUMP RUN LCR IS ON AND PRESTART COMPLETE) OR WHILE COOLDOWN
IS ARMED –
работа двигателя когда (PUMP RUN LCR включено И предпуск завершен) ИЛИ пока
включено охлаждение;
LATCH WARMUP COMPLETE FOR COOLDOWN LOGIC –
защелка сигнала завершения разогрева
для логики охлаждения;
COOLDOWN ARMED –
охлаждение запущено;
COOLING COMPLETE –
охлаждение завершено;
PRE-START, WARM-UP, AND COOLDOWN LOGIC –
логика предпуска, разогрева и охлаждения;
WARMING –
разогрев;
COOLING –
охлаждение;
RAISE/LOWER LOGIC –
логика БОЛЬШЕ/МЕНЬШЕ;
RUN RPM –
скорость в работе;
RAISE SPEED –
скорость больше;
IDLE RPM –
скорость в режиме ожидания;
WARM-UP/COOL DOWN –
нагрев/охлаждение.
Поддержание давления при постоянном режиме регулирования (Главная логика,
файл#3)
1.
Логический таймер Logic Timer 1 задает длительность цикла работы, когда требуется схема
работы AUTO STOP (АВТОСТОП).
2.
Логический таймер Logic Timer 2 задает длительность звукового сигнала при запуске
двигателя.
3.
Конфигурируемый элемент защиты 1 (Configurable Protection Element 1), уровень 1
(Threshold
1) задает скорость двигателя при пуске из режима ожидания.
4.
Логический таймер Logic Timer 3 задает длительность процесса разогрева в шаге 3.
5.
Дискретный вход 5 (вход датчика низкого давления) и дискретный вход 6 (вход датчика
высокого давления) задают пределы давления, которые двигатель должен поддерживать в
нормальном режиме работы.
6.
Конфигурируемый элемент защиты 1 (Configurable Protection Element 1), уровень 1
(Threshold
1) задает скорость двигателя при переходе из режима ожидания к охлаждению.
7.
Логический таймер Logic Timer 4 задает длительность останова для шага 6.
После охлаждения, двигатель отключается и находится в ожидании следующего сигнала на
включение.
См. рисунки B-7 - B-9.

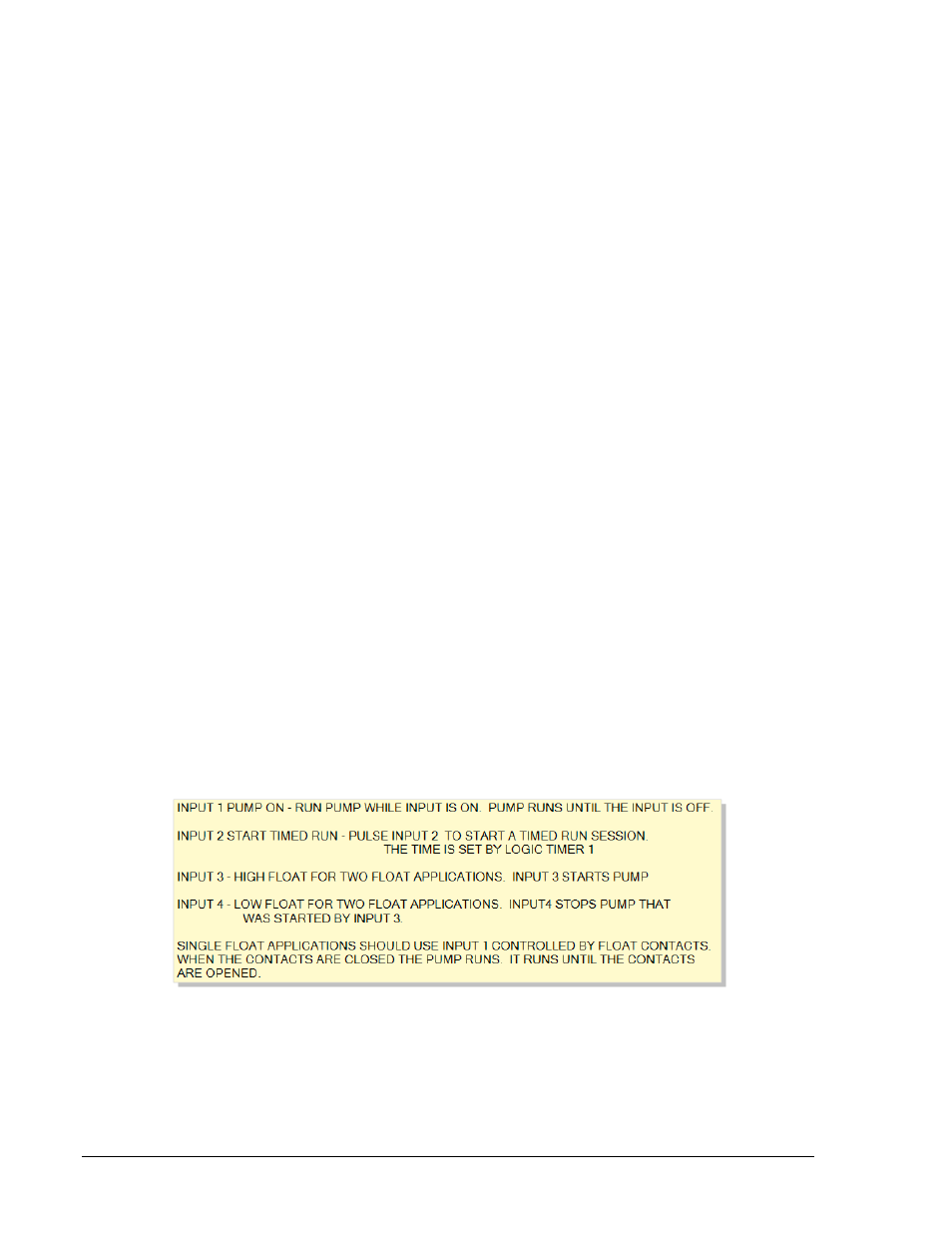

(Вход 1 – запуск. Пока есть сигнал на входе, установка в работе. Установка будет в работе до тех
пор, пока не исчезнет сигнал.
Вход 2 – запуск на временной интервал. Запуск производится импульсом по входу, останов по
истечении выдержки логического таймера 1.
Вход 3 – датчик высокого давления при двойном регулировании. Запуск установки по входу 3.
Вход 4 – датчик низкого давления при двойном регулировании. Останов, если запуск по входу 3.
