IEM-2020

Файлы логической библиотеки

B-3

Поддержание скорости при постоянном режиме регулирования (Главная логика,

файл#1)

1.

Логический таймер Logic Timer 1 задает длительность цикла работы, когда требуется схема

работы AUTO STOP (АВТОСТОП).

2.

Логический таймер Logic Timer 2 задает длительность звукового сигнала при запуске

двигателя.

3.

Конфигурируемый элемент защиты 1 (Configurable Protection Element 1), уровень 1
(Threshold 1

) задает скорость двигателя при пуске из режима ожидания.

4.

Логический таймер Logic Timer 3 задает длительность процесса разогрева в шаге 3.

5.

Конфигурируемый элемент защиты 1 (Configurable Protection Element 1), уровень 2
(Threshold 2

) задает верхний предел скорости, который двигатель должен поддерживать в

нормальном режиме работы.

6.

Конфигурируемый элемент защиты 1 (Configurable Protection Element 1), уровень 1
(Threshold

1) задает скорость двигателя при переходе из режима ожидания к охлаждению.

7.

Логический таймер Logic Timer 4 задает длительность останова для шага 6.

После охлаждения, двигатель отключается и находится в ожидании следующего сигнала на

включение.

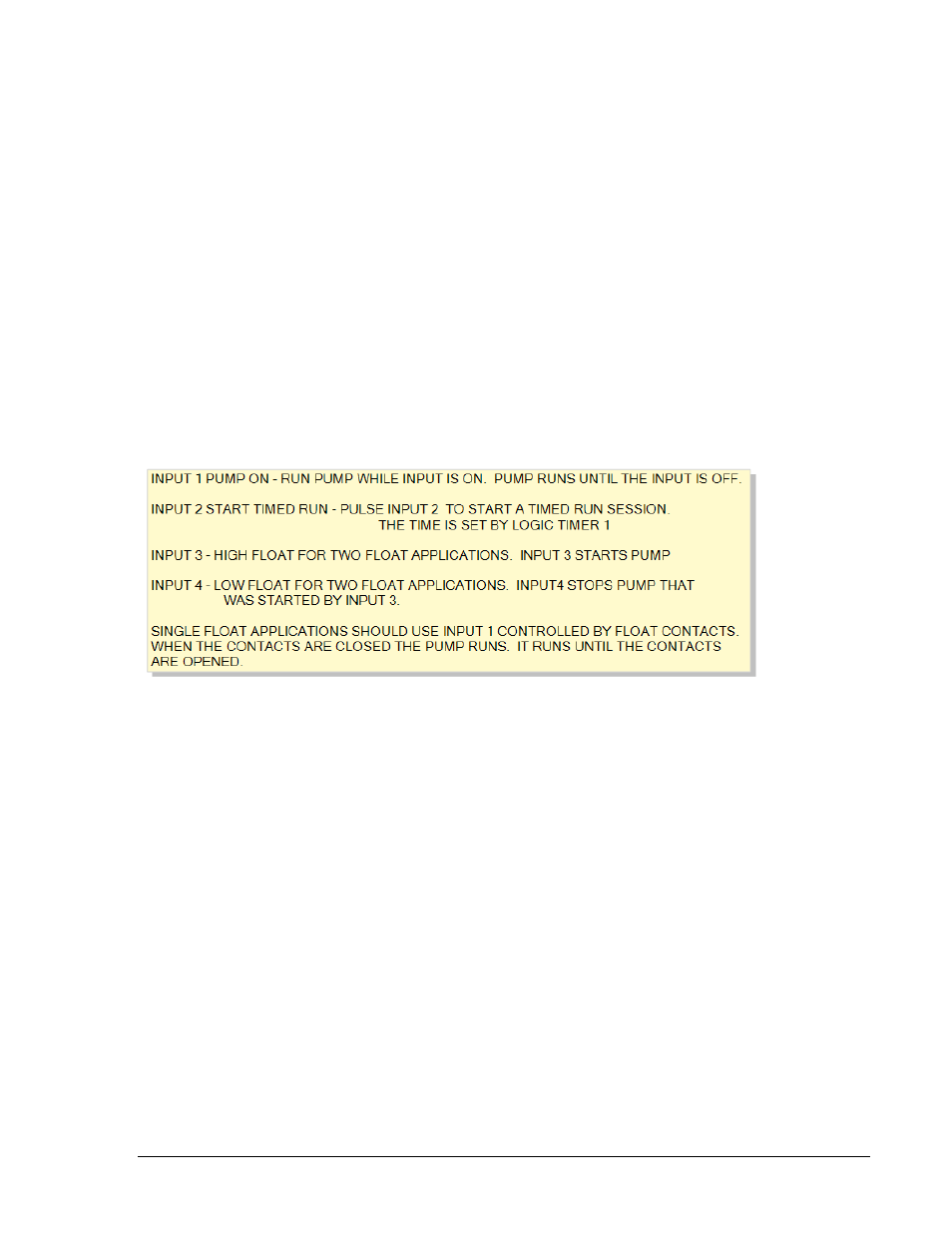

На рисунках B-2 и B-3 показаны логические схемы файлов логики #1.

(Вход 1 – запуск. Пока есть сигнал на входе, установка в работе. Установка будет в работе до тех

пор, пока не исчезнет сигнал.

Вход 2 – запуск на временной интервал. Запуск производится импульсом по входу, останов по

истечении выдержки логического таймера 1.

Вход 3 – датчик высокого давления при двойном регулировании. Запуск установки по входу 3.

Вход 4 – датчик низкого давления при двойном регулировании. Останов, если запуск по входу 3.

При одиночном регулировании следует использовать вход 1 для подключения датчика давления.

Пока есть сигнал на входе, установка в работе. Установка будет в работе до тех пор, пока не

исчезнет сигнал.)
