D-2
IEM-2020
Отработка выхлопных газов
9441073990 Rev B1
Состояние DPF-фильтра и предупредительные сигналы.
IEM-
2020 получает информацию о состоянии DPF-фильтра, которая посылается с ECU двигателя
в форме различных наборов параметров (PGN) и предполагаемых наборов параметров (SPN).
IEM-2020
отображает информацию на передней панели и на системе логических элементов
BESTCOMSPlus
, которая отвечает за специальные предупредительные сигналы. Параметры
J1939 and
предупредительные сигналы IEM-2020 суммируются в следующие комбинации.
•

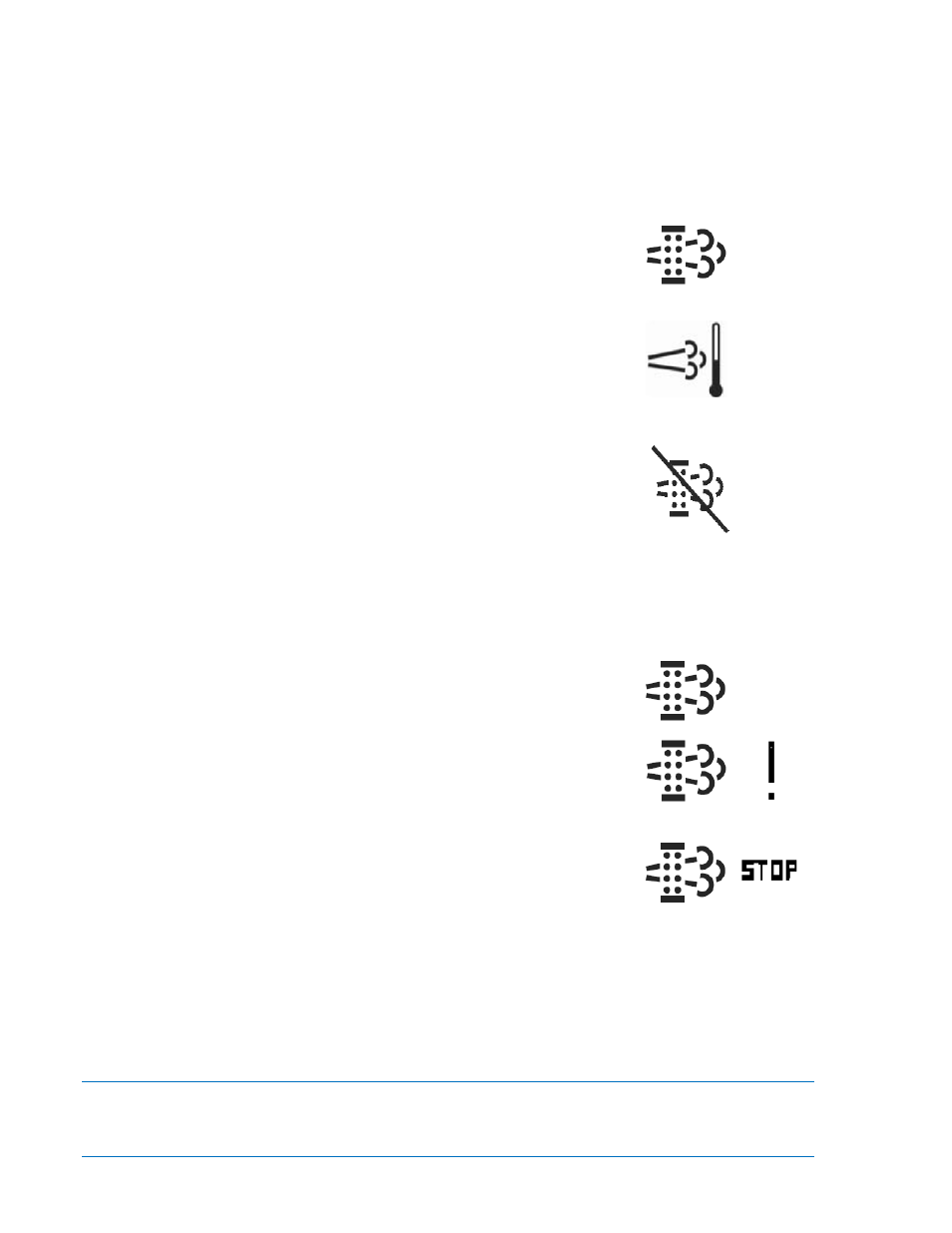

PGN 64892 (0xFD7C)
Конфигурация настроек DPF-фильтра (конфигурация 1)
o
SPN 3697,
Лампа DPF-фильтра
Сигнал ЗАПРОСА НА РЕГЕНЕРАЦИЮ: когда SPN 3697 имеет
значение”1” или “4” –загорается лампа DPF-фильтра,
включается сигнал оповещения, на экране загорается строка
сообщения:”DPF REGEN REQUIRED”.
o
SPN 3698,
Лампа высокой температуры выхлопных газов
Сигнал ВЫСОКОЙ ТЕМПЕРАТУРЫ ВЫХЛОПНЫХ ГАЗОВ:
Когда SPN 3698 принимает значение “1” загорается
соответствующая лампа, на экране загорается строка
сообщения:” HIGH EXHAUST TEMP”.
o
SPN 3703
Отключение регенерации DPF-фильтра с помощью блокирующего
выключателя
Сигнал ОТКЛЮЧЕНИЯ РЕГЕНРАЦИИ: Когда SPN 3703
принимает значение”1”. Индикатор фильтра загорается, как
показано на рисунке, на экране загорается строка
сообщения:” DPF REGEN INHBTD”.
•
Оповещение о загруженности DPF-фильтра, выраженное в
процентах, через DTC-код SPN 3719
Помимо диагностики кода неисправности, IEM-2020 может генерировать сигнал оповещения в
следующих ситуациях:
o
FMI = 15:
Данные действительны но превышают максимальное значение на
допустимом уровне
Сигнал ВЫСОКОГО УРОВНЯ ЗАГРУЖЕННОСТИ DPF-
фильтра: При FMI, равном 15, IEM-2020 включает сигнал
оповещения. На экране загорается строка сообщения: ” DPF
SOOT LVL HI”.
o
FMI = 16: Data Valid But Above Normal Operating Range
Moderately Severe Level
Сигнал УМЕРЕННО ВЫСОКОГО УРОВНЯ ЗАГРУЖЕННОСТИ
DPF-
фильтра: При FMI, равном 16, IEM-2020 включает сигнал
оповещения. На экране загорается строка сообщения “DPF SOOT LVL MOD HI”.
o
FMI
= 0:
Данные действительны но превышают
максимальное значение на недопустимом уровне
Сигнал
ЧРЕЗМЕРНО
ВЫСОКОГО
УРОВНЯ
ЗАГРУЖЕННОСТИ. При FMI, равном 0, IEM-2020 включает
сигнал оповещения. На экране загорается строка сообщения
“DPF SOOT LVL EXT HI”. DPF-
фильтр достигает максимально
допустимого уровня загруженности, ECU прекращает работу
двигателя либо разгружает его. IEM-2020 отображает только
строку предупреждения. Данная система не прекращает
работу двигателя и не разгружает его. Он лишь
предназначена для оповещения оператора.
Система дополнительной очистки выхлопных газов (EATS)
Для того, чтобы выхлопные газы соответствовали классу 4, производители используют в
выхлопной системе двигателя систему дополнительной очистки выхлопных газов(EATS), которые
снижают уровень вредных и отравляющих веществ, содержащихся в выхлопных газах. Такая
