4-34 IEM-2020
Программное обеспечение BESTCOMSPlus
9441073990 Rev B1

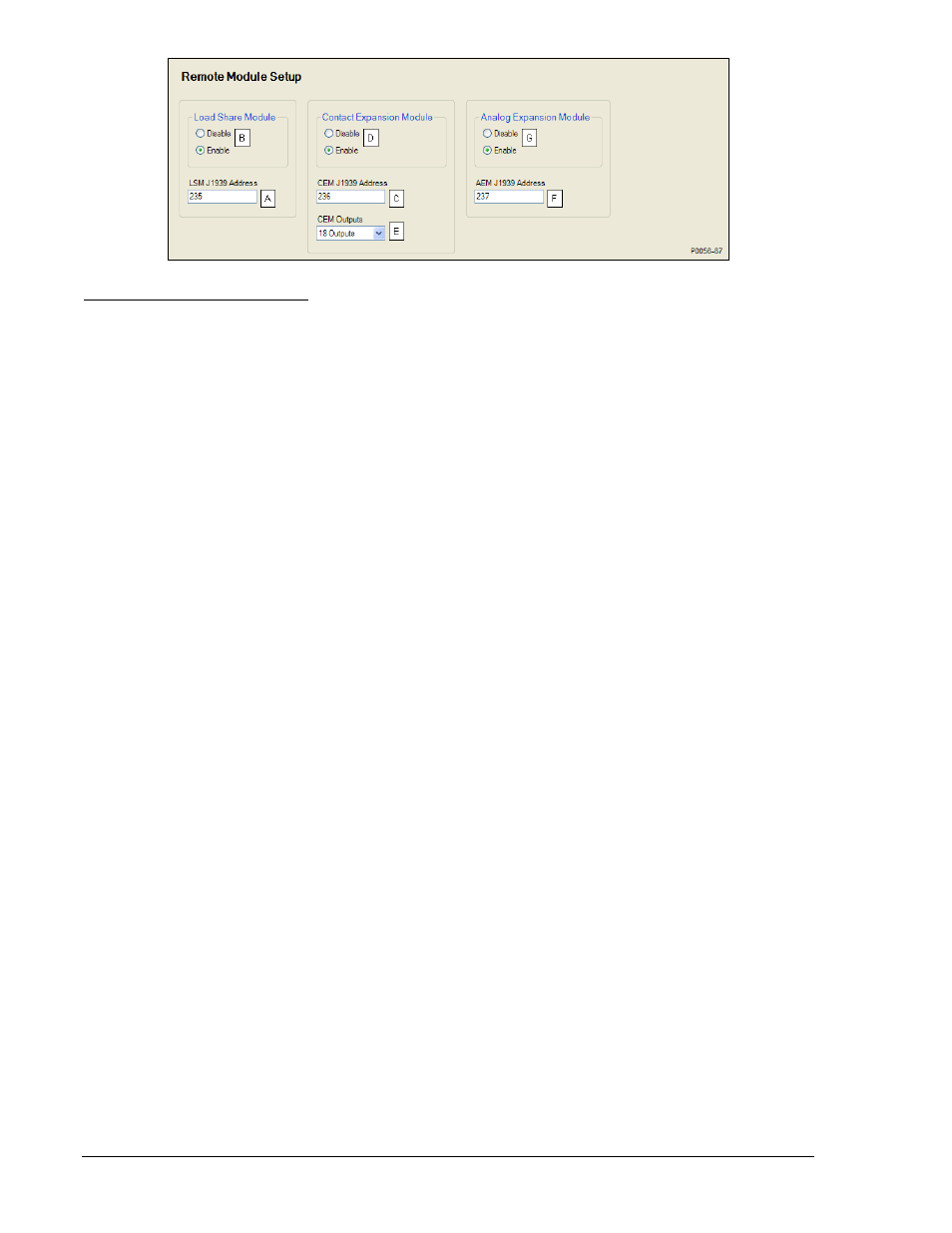

Рисунок 4-28. Установки удаленного модуля
A
LSMJ1939 Address:
Регулируется от 1 до 253 с шагом 1.
B
LoadShareModule:
Включение или отключение.
C
CEMJ1939 Address:
Регулируется от 1 до 253 с шагом 1..
D
Contact Expansion Module: Enable or Disable.
E
CEMOutputs:
18 или 24 выходов.
F AEMJ1939 Address:
Регулируется от 1 до 253 с шагом 1.
G
AnalogExpansionModule:
Включение или отключение.
Установки запуска
IEM-2020
может быть запрограммирован на периодический или продолжительный запуск
двигателя (cranking A
).
Периодически запуск двигателя обеспечивает множество попыток запуска
(attempts
B
).
Каждая попытка запуска состоит из фиксированного интервала запуска
двигателя(enginecranking C )следующего за интервалом покоя. Продолжительный запуск
(сontinuouscranking D ) продолжительный запуск обеспечивает один запуск.
IEM-2020
используют сигнал скорости двигателя (обеспечиваемый магнитным датчиком MPU) и
настройку ограничителя запуска (CrankDisconnectLimitsetting E ),
для обнаружения процесса разгона
(и определения момента отключения двигателя из-за затянувшегося пуска). Ограничитель запуска
двигателя выражается в процентном соотношении к номинальной скорости двигателя.
Если необходимо, то периодический или продолжительный запуск двигателя может быть оснащен
задержкой после начала разгона двигателя.При данной задержке (delay F ),
выходной контакт
Предпуска (Pre-Start)замыкается и подает питание на свечи подогрева топлива или на
предпусковой насос смазки. Контакт Предпуска (Pre-Start) должен быть сконфигурирован на
размыкание после пуска или на постоянное замкнутое состояние в процессе работы (running G
).
Предпуск (Pre-Start) может быть сконфигурирован (configured H ), если двигатель находится в
состоянии покоя. Если выбрана опция предварительного подогрева перед запуском, выход
Предпуска (Pre-Start) замкнется на время равное выдержке времени возобновления состояния
запуска. Если предпусковая выдержка времени выставлена большей, чем интервал покоя, выход
Предпуска (Pre-Start) будет замкнут в течении всего времени покоя.
В нормальном режиме работы обороты вращения двигателя служат для отключения стартера.
Опция отключение подачи масла в пусковое устройство (PressureCrankDisconnect I ) обеспечивает
вторичную индикацию того, что стартер будет отключен даже, если информации об оборотах
двигателя не будет. Если данная опция включена, то давление масла будет использоваться для
проверки состояния запущенности двигателя. Если давления масла выше уставки(threshold J
),
стартер будет отключаться.
Установки запуска двигателя BESTCOMSPlus (IEM-2020, системные параметры, параметры
запуска) представлены на рисунке 4-29.
