5-24
IEM-2020
Программируемая логика BESTlogic™Plus
9441073990 Rev B1
Таймеры срабатывания и размыкания
Таймер срабатывания вырабатывает сигнал ИСТИНА на выходе после истечения заданного
времени (Pickup Time) при переходе состояния на входе запуска с ЛОЖЬ на ИСТИНА. При
переходе состояния на входе запуска с ИСТИНА на ЛОЖЬ, на выходе таймера мгновенно
появляется ЛОЖЬ.
Таймер размыкания вырабатывает сигнал ИСТИНА на выходе после истечения заданного времени
(Pickup Time
) при переходе состояния на входе запуска с ИСТИНА на ЛОЖЬ. При переходе
состояния на входе запуска с ЛОЖЬ на ИСТИНА, на выходе таймера мгновенно появляется
ЛОЖЬ.
Смотрите рисунок 5-2.Блоки таймеров срабатывания и размыкания.
Для программирования логических таймеров, необходимо в Проводнике настроек BESTCOMSPlus
открыть ветвь BESTlogicPlus Programmable Logic (Программирование логики BESTlogicPlus)/Logic
Timers
(Логические таймеры). Ввести Имя надписи, которое будет отображаться на блоках.
Выдержка времени (Time Delay) может быть задана из диапазонов: от 0 до 250 часов с шагом в 1
час, от 0 до 250 минут с шагом 1 минута или от 0 до 1 800 секунд с шагом 0.1 секунда.
Далее, открыть вкладку с Компонентами (Components) в окне BESTlogicPlus и перетянуть таймер
в программную сетку. Нажать правой кнопкой мыши на таймере. Появится диалоговое окно
свойств таймера (Logic Timer Properties Dialog Box). Выберите таймер, который хотите
использовать.
Точность работы таймера составляет ±15 миллисекунд.

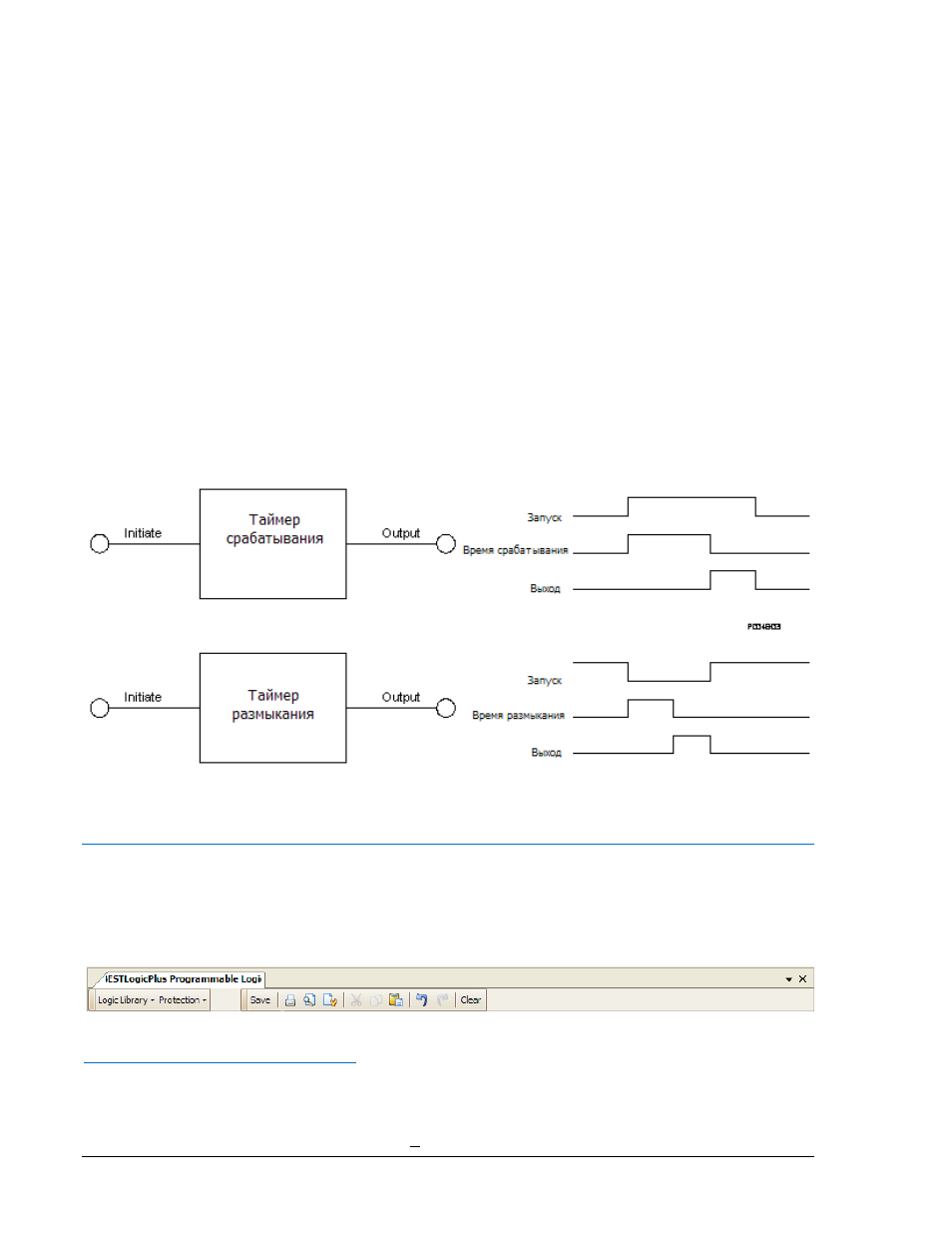

Рисунок 5-2.Блоки логических таймеров срабатывания и размыкания
Управление файлами BESTlogicPlus
Для управления файлами BESTlogicPlus, используйте Проводник настроек для открытия ветви
BESTlogicPlus Programmable Logic (
Программируемая логика BESTlogicPlus). Используйте панель
инструментов BESTlogicPlus Programmable Logic (Программируемая логика BESTlogicPlus) для
управления файлами BESTlogicPlus. Смотрите рисунок 6-3. Для получения более детальной
информации об управлении файлами настроек, смотрите 4-й раздел, Программное обеспечение
BESTCOMSPlus.
Рисунок 5-3. Панель инструментов программируемая логика BESTlogicPlus
Сохранение файла BESTlogicPlus
После программирования в BESTlogicPlus, нажмите на кнопку Save (Сохранить) для сохранения
настроек в памяти.
Перед тем как новые настройки BESTlogicPlus могут быть выгружены на IEM-2020, вы должны
выбрать Save (Сохранить) из пункта меню File (Файл) расположенным в верхнем меню оболочки
