9441073990 Rev B1
IEM-
2020 Программное обеспечение BESTCOMSPlus
4-39
Аналоговые входы напряжения не активны,если параметры сигнала тревоги отключены в
настройках. Отображение состояния аналоговых входов напряжения доступно в программируемой
логике BESTLogicPlus, если выбран режим “StatusOnly.

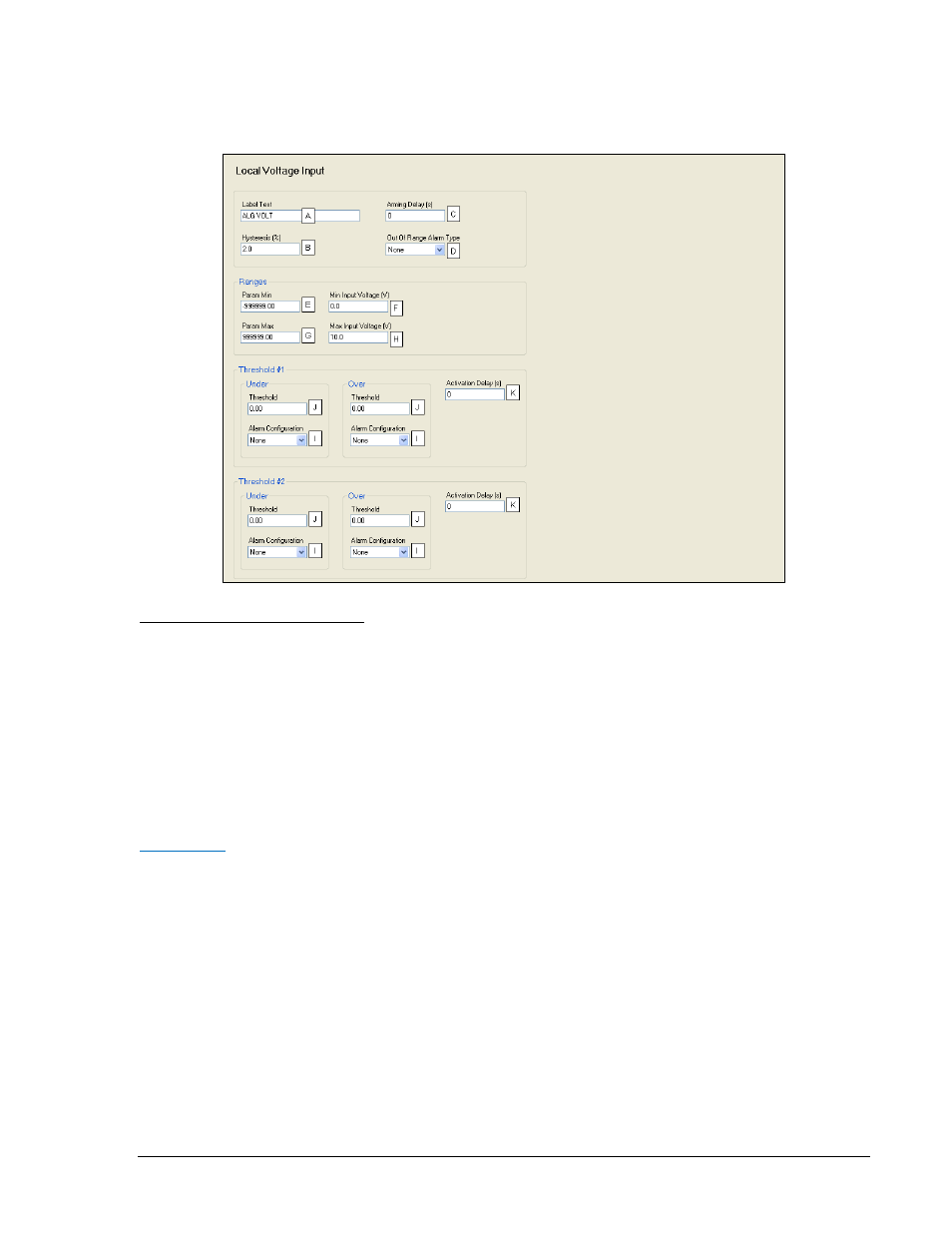

Меню настройки аналоговых входов напряжения в BESTCOMSPlus отображено на рисунке 4-34.
Рисунок 4-34. Выходы напряжения
A
LabelText:
Строка максимальной длинной в 16 символов.
B
Hysteresis:
Принимает значения от 0 до 100% с шагом 0.1%.
C
ArmingDelay:
Принимает значения от 0 до 300 сек. с шагом 1.
D
OutofRangeAlarmType:
“Отсутствует”, “Сигнал”,” Предупредительный сигнал”,” Только состояние”.
E
ParamMin:
Допустимый ряд значений от –9999.0 до +9999.0 с шагом 1.
F
MinInputVoltage:
Принимает значения от 0 до 10 В с шагом 1 В.
G
ParmMax
: Допустимый ряд значений от –9999.0 до +9999.0 с шагом 0,1.
H
MaxInputVoltage:
Принимает значения от 0 до 10 В с шагом 1 В.
I
AlarmConfiguration:
Отсутствует”, “Сигнал”,” Предупредительный сигнал”,” Только состояние”.
J
Threshold:
Допустимый ряд значений от –9999.0 до +9999.0 с шагом 0,1.
K
ActivationDelay:
Принимает значения от 0 до 300 сек. с шагом 1.
Вход тока
Чтобы упростить идентификацию аналоговых выходов тока, каждому выходу можно дать имя,
настроенное пользователем (Auser-assignedname)
A
.
Введите число гистерезиса
B
.
Аналоговый вход тока всегда контролируется, и статус входа отображается на экране измерений.
Настраиваемая пользователем задержка (armingdelay)
C
позволяет настроить контроль над
пороговым значением аналогового входа тока 2-мя способами. (1).Когда задержка равняется 0,
пороговое значение контролируется все время, при этом двигатель либо работает, либо нет. (2)
Когда задержка не равняется 0, контроль над пороговым значением отсутствует, если двигатель
не работает или находится в процессе запуска. Контроль запускается после истечения времени
задержки, когда двигатель разогнался. При включенном состоянии набор сигналов
(anoutofrangealarm)
D
оповещает пользователя о наличии повреждения или обрыва кабеля.
Минимальные параметры (ParamMin)
E
относятся ко входу минимального тока (MinInputCurrent)
F
, а
максимальные параметры (ParamMax)
G
относятся ко входу максимального тока (MaxInputCurrent)
H
.
Аналоговый вход тока настроен на извещение сигнала тревоги, предупредительного сигнала и
сигнала (analarm, pre-alarm, orstatusonly)
I
, когда значение входа превышает пороговое значение
J
.
