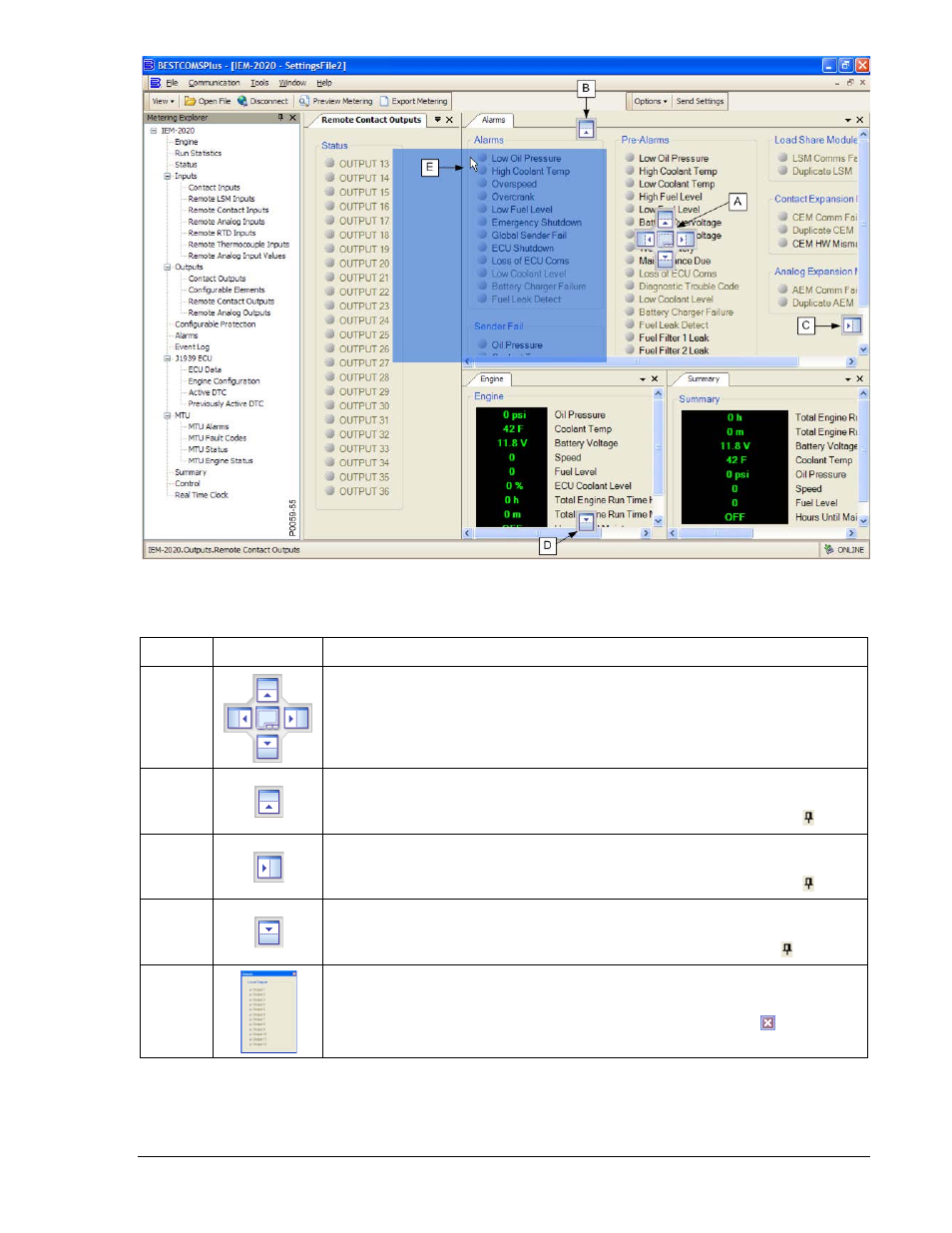

Рисунок 4-58. Измерения, опции стыковки
Таблица 4-5. Пояснения сносок рисунка 4-58
Сноска
Символ
Пояснение
A
Удерживайте нажатой левую кнопку мышки над вкладкой измерений и
опустите мышку над любой из 4-х стрелок или над окном,
расположенным посередине для размещения вкладки измерения в
выбранном окне.
B
Удерживайте левую кнопку мыши над вкладкой измерений и над
стрелкой вверх для размещения проводника вверху экрана. Нажмите
на значок чертёжной кнопки для размещения окна поверх всего .
C
Удерживайте левую кнопку мыши над вкладкой измерений и над
стрелкой вправо для размещения проводника вверху экрана. Нажмите
на значок чертёжной кнопки для размещения окна поверх всего .
D
Удерживайте левую кнопку мыши над вкладкой измерений и над
стрелкой вниз для размещения проводника вверху экрана. Нажмите на
значок чертёжной кнопки для размещения окна поверх всего .
E
Удерживайте левую кнопку мыши над вкладкой измерений, но не над
какой-либо стрелкой. Отпустите кнопку мыши в любой части экрана.
для закрытия плавающего окна необходимо нажать
в правом
верхнем углу.
Двигатель
Этот экран обеспечивает информацию и измерения по компонентам двигателя. Смотрите
рисунок 4-59.
