Страница 94
4-8
IEM-2020
Программное обеспечение BESTCOMSPlus
9441073990 Rev B1

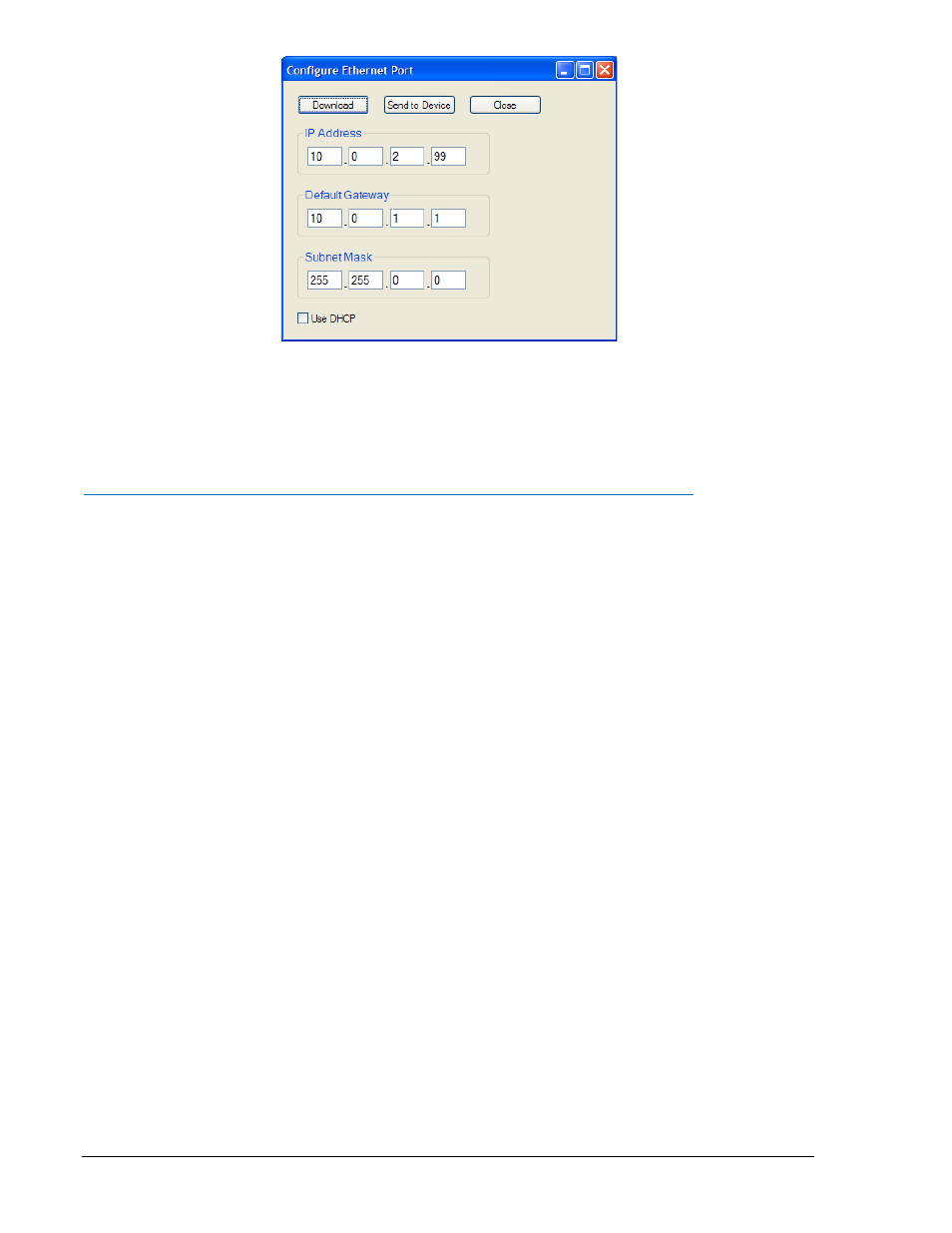

Рисунок 4-10. Конфигурация Ethernet порта
7.
Заполните поля IP Address (IP адрес), Default Gateway (шлюз), и Subnet Mask(маска подсети),
чтобы ввести те же данные сети, что и в сети вашего компьютера. Если использовать DHCP,
следует проверить настройки окна Use DHCP box.
8.
НажмитеSend to Device (Отослать на устройство).При запросе пароля введите “OEM”. LSM-
2020
будет перезагружен и запустится сновыми параметрами настройки
Конфигурация сетевых настроек LSM-2020 the Front Panel of the IEM-2020
1.
Выберете Установки (Settings), Системные параметры (System Params), Системные
установки (System Settings), Настройка LSM (LSM Setup) на ЧМИ передней панели и
проверьте, что LSM-2020 включен с правильными настройками адреса для работы по CAN bus,
чтобы был возможен обмен данными между IEM-2020 и LSM-2020. Если активно USB
подключение с IEM-2020, то включение LSM-2020 и адрес CAN bus могут быть найдены в
Проводнике настроек (Settings Explorer) BESTCOMSPlus в ветви System Parameters
(Системные параметры), System Settings (Системные настройки) как показано на
рисунке 4-20. Если LSM-2020 включен, но подключен неверно, то на IEM-2020 будет
присутствовать предупредительная сигнализация. Если подключение верное, то сетевые
настройки LSM-2020 могут быть сконфигурированы через USB IEM-2020.
2.
Зайдите в меню Settings, System Params, Remote Module Setup, LSM Setup, TCP/IP настройки
экрана расположены на передней панели ЧМИ
Конфигурация включает следующие параметры:
IP Address (IP
адрес):
Адрес интернет протокола используемый LSM-2020.
Subnet Mask
(Маска подсети):
Маска используемая для определения диапазона
текущей подсети.
Default Gateway
(Шлюз):
Хост по умолчанию для посылки данных на удаленный хост
не входящий в подсеть.
Use DHCP
(Использование DHCP):
Автоматическое конфигурирование IP адреса, шлюза
и маски подсети через DHCP. Это может быть использовано только
в случае правильной настройки в сети Ethernet сервера DHCP. LSM-
2020 не работает как сервер DHCP.
Данные по настройке этих параметров могут быть получены у администратора сети, если LSM-
2020 включен в сеть с другими устройствами. Если LSM-2020 работает в автономной сети, IP
адрес может быть выбран в одном из следующих диапазонов перечисленных в IETF
публикации RFC 1918, Address Allocation for Private Networks (Назначение адресов в частной
сети).
10.0.0.0 - 10.255.255.255
172.16.0.0 - 172.31.255.255
192.168.0.0 - 192.168.255.255
Если LSM-2020 работает в изолированной сети, Маска подсети может быть оставлена в значении
0.0.0.0, а Шлюз может быть задан одним из допустимых IP адресов из тех же диапазонов, что IP
адрес LSM-2020.
