Настройка iem-2020 программируемые входы и выходы – Инструкция по эксплуатации Basler Electric IEM-2020
Страница 231
9441073990 Rev B1
Установка IEM-2020
7-13

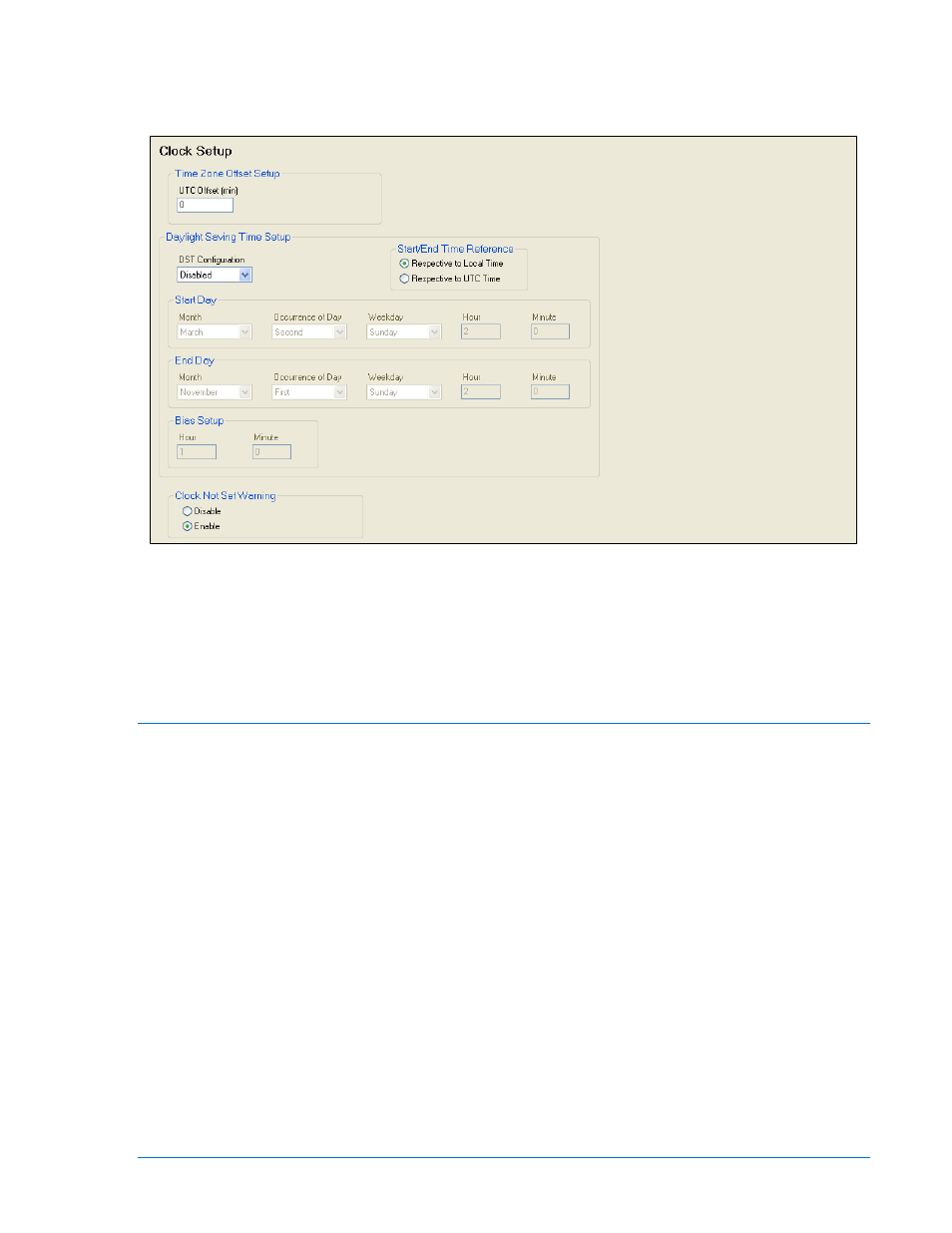

Установка часов. (Рисунок 7-17)
Данное меню настраивает дату и время на IEM-2020 и сохраняет параметры перехода на летнее
время.
Рисунок 7-17. Общие настройки, Меню установки часов
В вышеизложенном тексте были представлены настройки параметров IEM-2020. которые являются
дополнительными для оперирования двигателем. Только несколько параметров было приведено в
качестве примера. Опытные пользователи могут детально настроить IEM-2020 через
программируемую логику BESTLogicPlus, настраиваемые входы, защиту , настраиваемые
элементы и многие другие приложения.
Настройка IEM-2020 Программируемые входы и выходы
IEM-2020
наряду с CEM-2020/H (Контактный модуль расширения) и AEM-2020 (Аналоговый модуль
расширения) предоставляют различные виды входов и выходов. IEM-2020 и CEM-2020/H имеют
контактные входы и выходы, которые настраиваются на сигналы тревоги и предупредительные
сигналы, а также в качестве входов программируемой логики BESTLogicPlus. Они также содержат
выходы сухих контактных реле, которые контролируются программируемой логикой
BESTLogicPlus.
AEM-2020
имеет 8 аналоговых входов, 8 входов RTD (температурное устройство сопротивления),
2
входа термопар, и 4 аналоговых выхода. Каждый аналоговый вход может настраиваться на ток
от 4 до 20 мА или напряжение от 0 до 10 В, чтобы иметь возможность подключать наиболее
распространенные датчики. Входы RTD и термопар настроены автоматически на измерение
температуры. Каждый аналоговый RTD вход или вход термопары может быть настроен на
задаваемые пользователем значения показаний и на 4 допустимых значения для реализации
защитных схем или на утилизацию измеренных параметров в программируемой логике
BESTLogicPlus.
Это улучшает защиту двигателя и защиту внешних устройств.
Аналоговые выходы могут быть настроены на ток от 4 до 20 мА или напряжение от 0 до .Каждый
выход может быть настроен на измеряемый параметр в IEM-2020 чтобы улучшить точность
измерений или обеспечить аналоговые входы или другое оборудование сигналом тревоги
Инструкции по конфигурации и установке каждого типа входа, и установке модулей расширения
приведены далее.
