9441073990 Rev B1 IEM-2020 CEM-2020 (
Модуль дискретных входов-выходов)
10-9

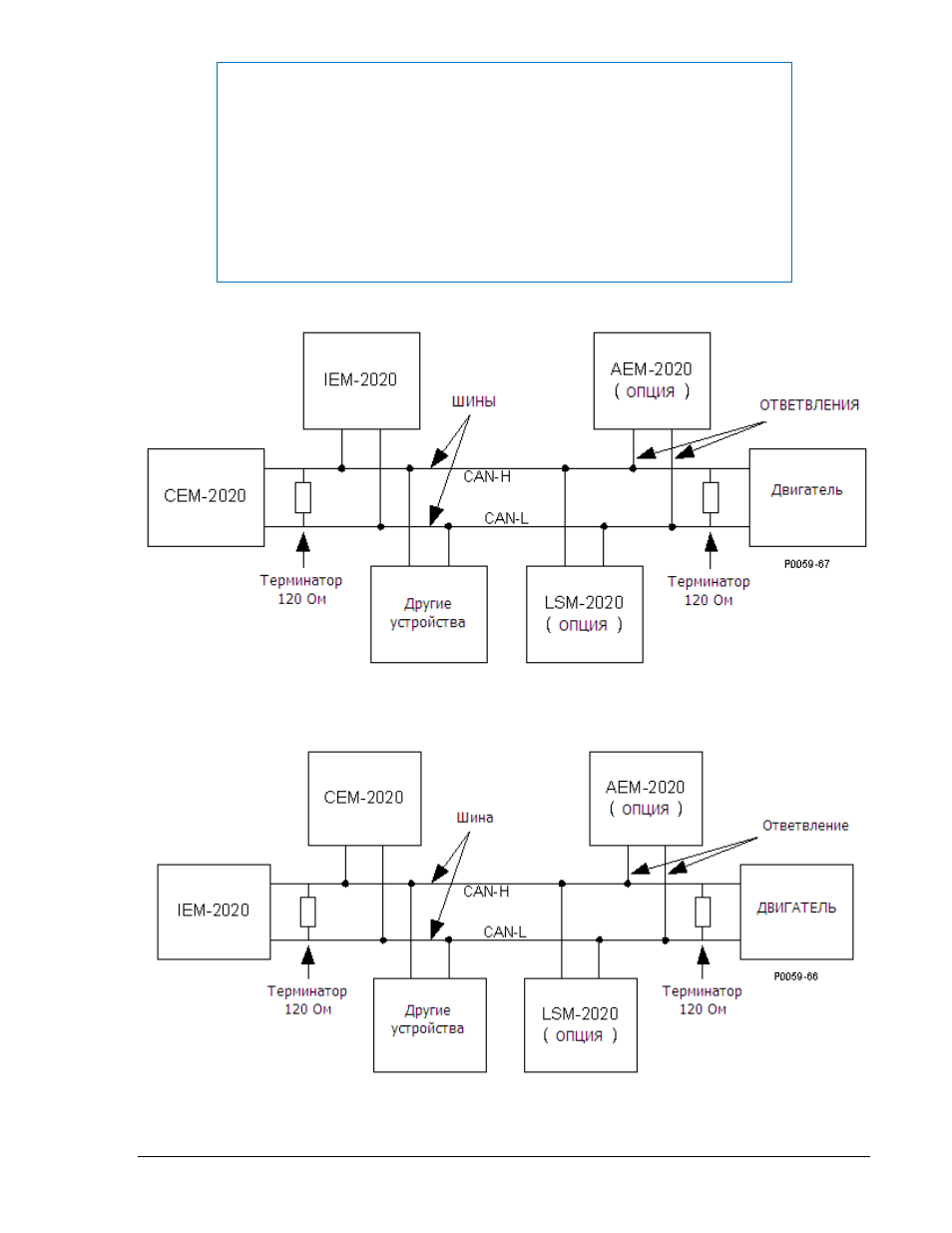

Рисунок 10-5. Интерфейс CANbus с CEM-2020 в качестве оконечного устройства на шине
Рисунок 10-6. Интерфейс CANbus с IEM-2020 в качестве оконечного устройства на шине
ПРИМЕЧАНИЯ
1.)
Если CEM-2020 является оконечным устройством на шине J1939, то
параллельно выводам P1-LO (CANL) and P1-HI (CANH) должен быть
подключен резистор 120 Ом, 0,5 Вт.
2.)
Если CEM-2020 не является частью шины J1939, ответвление от CEM-
2020
к шине не должно превышать 914 мм в длину.
3.)
Максимальная длина шины, без ответвлений, не должна превышать
40
м.
4.)
Экран шины J1939 должен быть заземлен только в одной точке. Если
точка заземления не принципиальна, не заземляйте экран к CEM-2020.
