Инструкция по эксплуатации Basler Electric IEM-2020
Страница 222
7-4
Установка IEM-2020
9441073990 Rev B1
2.
Номинальные параметры RPM двигателя (Rated Engine RPM)
–
Данный параметр определяет
номинальную частоту вращения двигателя, об/мин.
3.
Максимальная/минимальная частота вращения двигателя (Max/Min Engine RPM)
- The Max
Engine –
максимальная частота вращения двигателя. The Min Engine RPM- минимальная
частота вращения двигателя
4.
Уровень топлива (Fuel Level Function)
–
Данные настройки определяют уровень топлива
двигателя. Если в баке стоит датчик уровня топлива, настройте его на режим FUEL LVL. Если
в качестве топлива используется жидкий пропан или газ, задайте соответствующие настройки..
Если отключить настройки уровня топлива, то меню IEM-2020 отобразит N/A для уровня
топлива .
5.
Задержка включения (Power Up Delay)
–
Данные настройки отображают продолжительность
времени между режимом ECU для передачи данных и включением IEM-2020.
6.
Число зубцов маховика (Number of Flywheel Teeth)
–
Данные настройки отображают число
зубцов маховика двигателя, оснащенного магнитным датчиком (MPU), который определяет
скорость вращения двигателя.
7.
Систематические единицы (System Units)
–
Английские (English) или метрические (Metric)
единицы.
8.
Напряжение аккумулятора (Battery Voltage)
-
Устанавливается 12 или 24.
9.
Метрические единицы давления (Metric Pressure Units)
–
Выбираются: Бар или кПа,
метрическая система единиц.

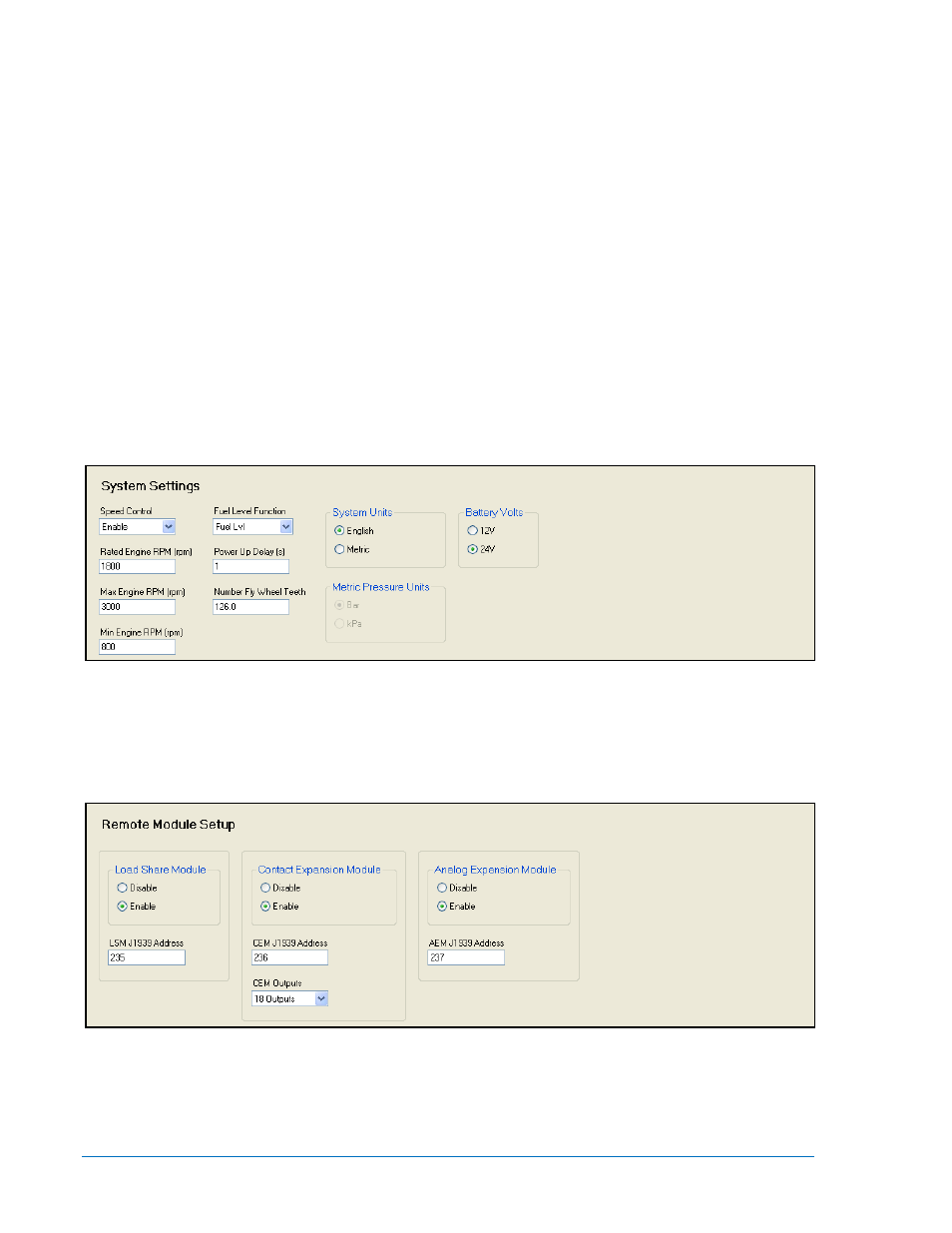

Рисунок 7-4. Системные настройки. Меню системных настроек.
Установка удаленного модуля (Рисунок 7-5)
Установка необходима, если I/O модули используются вместе с IEM-2020. Просмотрите
соответствующие главы руководства по эксплуатации IEM-2020 для настройки нужного I/O модуля.
Если таких модулей нет, то установка отсутствует.
Рисунок 7-5. Системные настройки, Меню установки удаленного модуля.
Настройки коленчатого вала ( К.В) (Рисунок 7-6)
1.
Предел отсоединения К.В.(Crank Disconnect Limit)
–
Данная настройка отображает предельно
допустимое значение PRM двигателя, при котором К.В. перестанет работать.
