7-30
Установка IEM-2020
9441073990 Rev B1

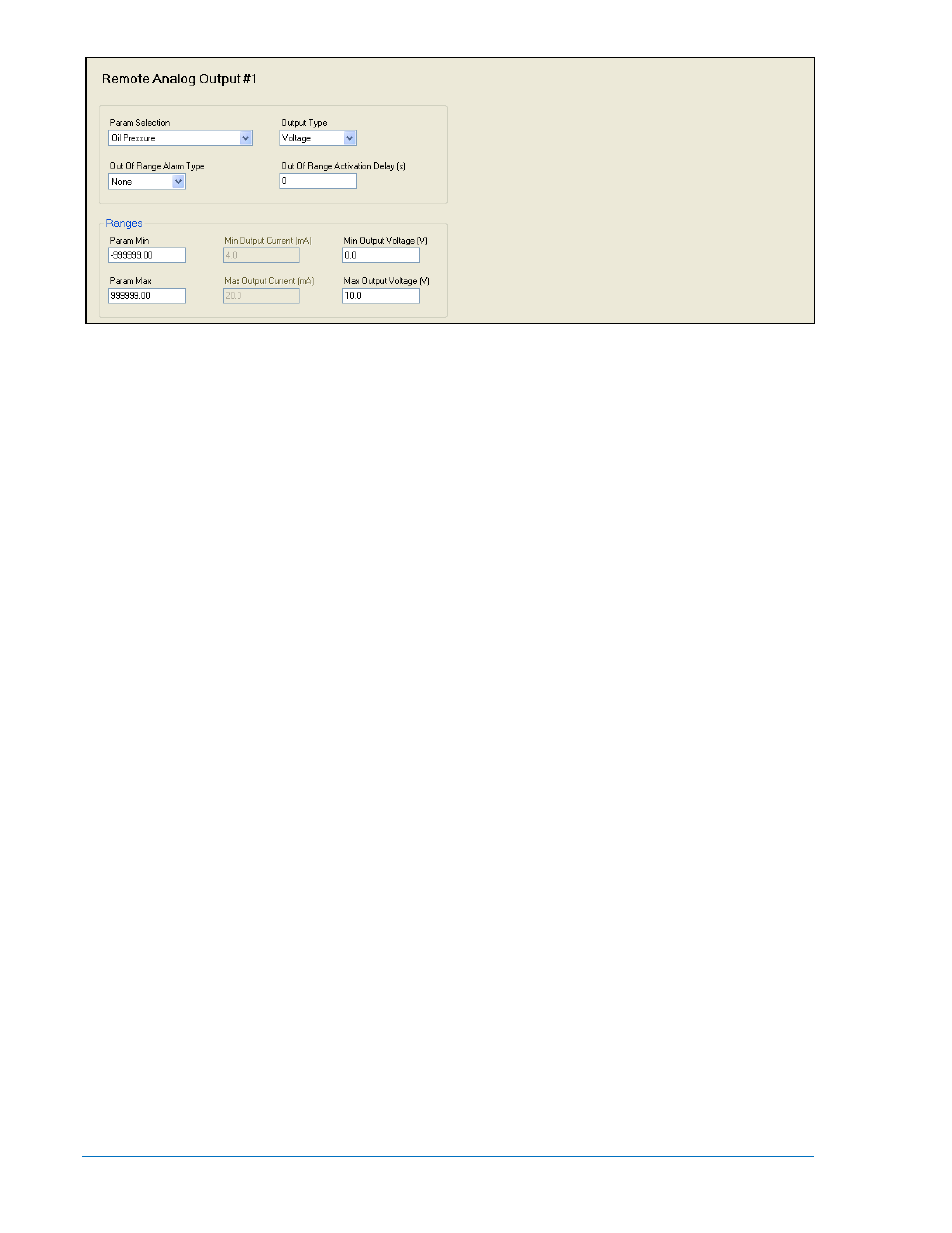

Рисунок 7-33. Программируемые выходы. Меню удаленных аналоговых выходов.
Настройте следующие параметры:
1.
Parameter Selection
(Выбор параметров)
-,
Данная настройка позволяет выбрать требуемый
параметр измерения (например температура охладителя, давление масла и т.д.) на
аналоговом выходе IEM-2020. Диапазон значений измеренных параметров и диапазон
значений аналогового выхода настраиваются т.о., чтобы значения данных были
отмасштабированы по отношению к диапазону данных выхода. Если значения данных
соответствую минимальному значению диапазона. То выход настраивается также на
минимальный диапазон. Точно так же диапазон максимальных значений измеренных данных
настраивается на выход максимальных значений.
2.
Output Type
(Тип выхода) – Выбирается Voltage (Напряжение) или Current (Ток) в качестве
аналогового выхода.
3.
Out-of-Range Alarm Type
(тип сигнала при выходе за диапазон допустимых значений)
–
Данная
настройка определяет, когда генерировать сигнал тревоги, а когда генерировать
предупредительный сигнал, если параметры измеренных значений превысили допустимый
предел максимума или стали ниже допустимого минимума.
4.
Out-of-Range Alarm Activation Delay
(Задержка активации сигнала о выходе параметров за
диапазон допустимых значений)
–
Данная настройка устанавливает время ожидания между
тем, как состояние “вне диапазона значений” примет значение ИСТИНА, и срабатыванием
сигнала тревоги или предупредительного сигнала.
5.
Parameter Minimum
(Минимальные параметры)
–
Данная настройка определяет минимальное
значение, которое будет показано для измеренного значения
6.
Parameter
Maximum
(Максимальные параметры)
–
Данная настройка определяет
максимальное значение, которое будет показано для измеренного значения
7.
Min Output Current (mA)
(Минимальный ток выхода) (мА)
–
Если тип аналогового выхода
(Analog Output Type
) настроен на ток (Current), установите уровень выходного тока на
минимальное значение. Данная настройка не доступна, если тип аналогового выхода настроен
на напряжение (Voltage).
8.
Max Output Current (mA)
(Максимальный ток выхода) (мА)
–
Если тип аналогового выхода
(Analog Output Type
) настроен на ток (Current), установите уровень выходного тока на
максимальное значение. Данная настройка не доступна, если тип аналогового выхода
настроен на напряжение (Voltage)..
9.
Min Output Voltage (V)
(Минимальное напряжение выхода) (В)
-
Если тип аналогового выхода
(Analog Output Type
) настроен на Voltage (напряжение), установите уровень выходного тока на
минимальное значение. Данная настройка не доступна, если тип аналогового выхода настроен
на ток (Current)
10.
Max Output Voltage (V
) (максимальное напряжение выхода) (В)
-
Если тип аналогового выхода
(Analog Output Type
) настроен на Voltage (напряжение), установите уровень выходного тока на
максимальное значение. Данная настройка не доступна, если тип аналогового выхода
настроен на ток (Current).
