Подключение LSM-2020, CEM-2020/H, и AEM-2020
Настройки для удаленных входов и выходов не доступны и не могут быть изменены в
BESTCOMSPlus
до тех пор, пока не будет установлен соответствующий модуль. Т.е модуль
расширения, подключенный к IEM-2020, должен быть включен до изменения параметров. См.

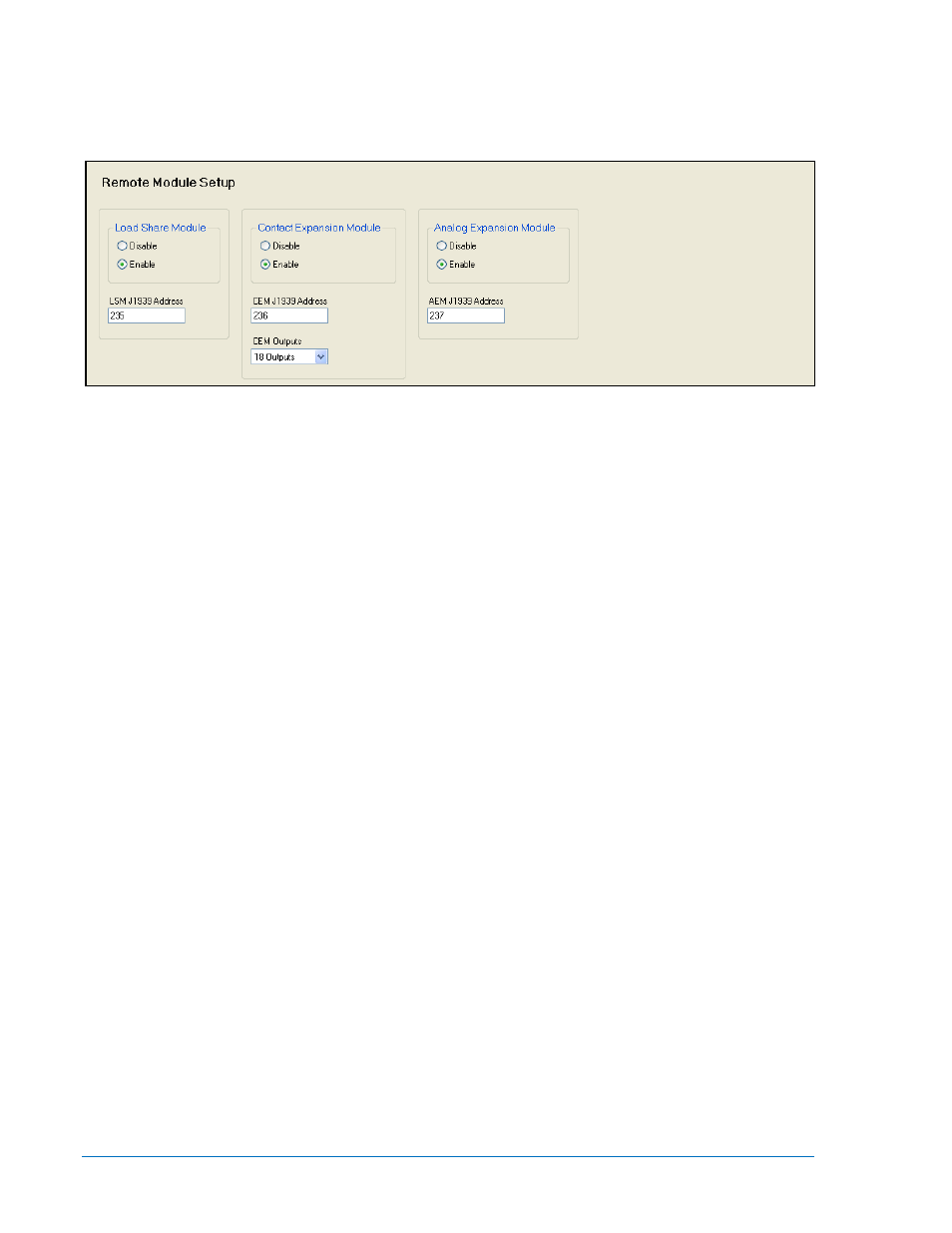

Рисунок 7-18. Системные настройки, Меню настройки удаленного модуля.
Настройте следующие параметры::
1.
Включить/ отключить загрузку подключенного модуля (Load Share Module Enable/Disable)
–
Данный параметр активирует подключенный LSM-2020.
2.
LSM J1939 Address
–
Данная настройка определяет J1939 адрес, используемый в LSM-2020.
Обычно данный адрес не изменяется во время его использования на другом устройстве через
сеть CANBus.
3.
Включить/ отключить загрузку модуля расширения (Contact Expansion Module Enable/Disable)
–
Данная настройка активирует подключенный CEM-2020/H.
4.
CEM J1939 Address
-
Данная настройка определяет J1939 адрес, используемый в CEM-2020/H.
Обычно данный адрес не изменяется во время его использования на другом устройстве через
сеть CANBus.
5.
CEM
выходы (CEM Outputs)
–
Данный параметр определяет количество выходных реле CEM-
2020/H.
Возможны 2 варианта: 18 и 24. Чтобы определить, какое кол-во выходных реле
представлено в CEM-2020/H, просмотрите тип схемы в инструкции по эксплуатации IEM-2020,
Глава 1, Общая информация
Программируемые входы
Программируемые входы состоят из :
•
Контактных входов IEM-2020
•
Локальных аналоговых входов IEM-2020
•
Программных функций IEM-2020. Программные функции позволяют присваивать
отдельным входам определенные функции. Например, выход может быть использован в
качестве автозапуска или отображения низкого уровня топлива.
•
Удаленные LSM входы LSM-2020. LSM-2020 имеет 1 аналоговый вход.
•
Удаленные контактные входы CEM-2020/H.
•
Удаленные аналоговые входы AEM-2020.
•
Удаленные RTD входы AEM-2020.
•
Удаленные входы термопар AEM-2020.
