Программируемая логика BESTlogic™Plus
9441073990 Rev B1
Примеры BESTlogicPlus
Пример 1 – Блок контроля RPM

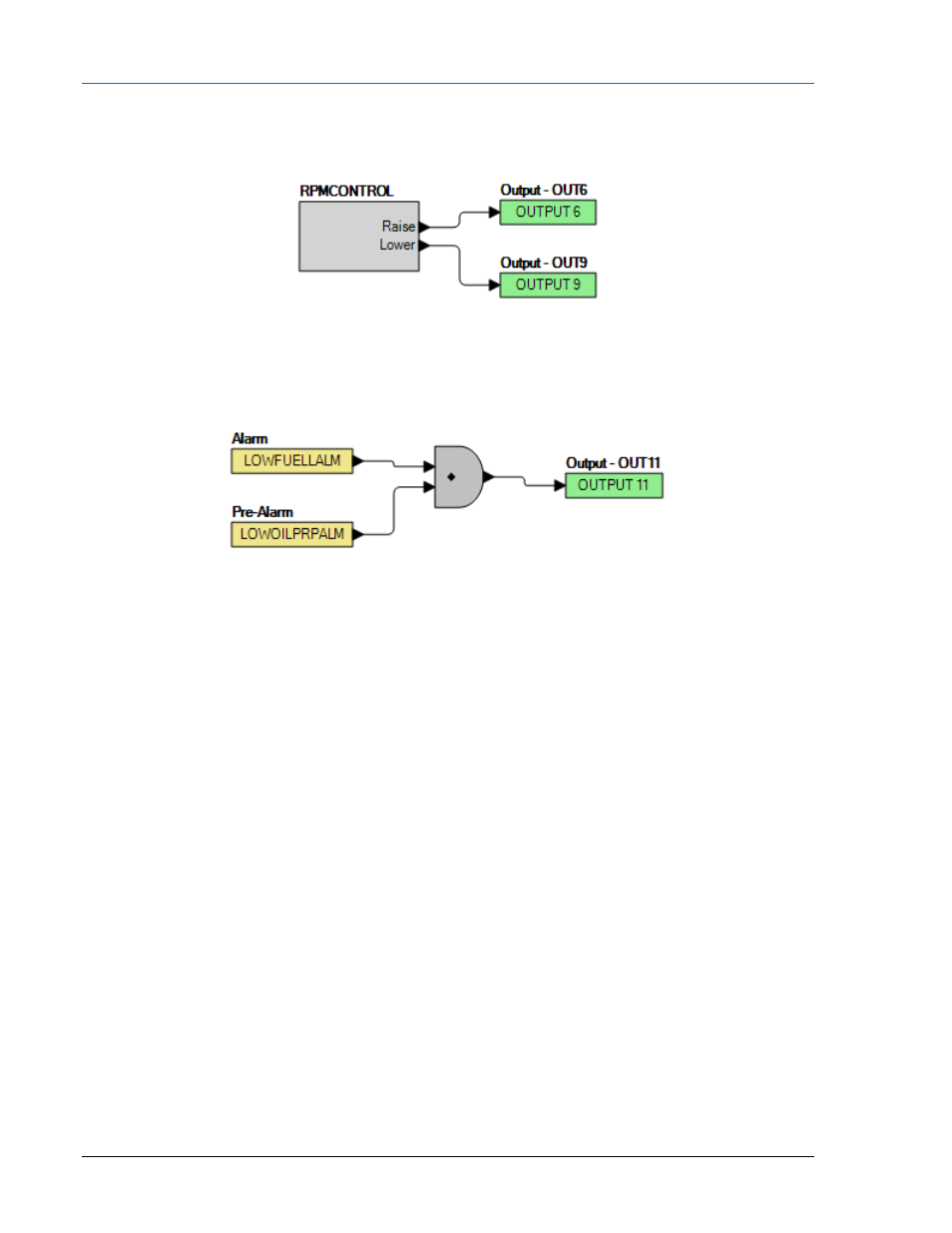

Рисунок 5-4 отображает блок контроля RPM и 2 блока выходных устройств. Output 6 активен, пока
RPM
повышается, Output 9 активен, пока RPM понижается.
Рисунок 5-4. Пример 1 – Блок контроля RPM
Пример 2 – Соединение типа И (AND)
Рисунок 5-5 отображает типичное соединение блоков И (AND). В данном примере Output 11
активен, если блок Low Fuel alarm И блок Low Oil Pressure alarm принимают значение ИСТИНА
Рисунок 5-5. Пример 2 – Соединение типа И
