Инструкция по эксплуатации Basler Electric IEM-2020
Страница 419
9441073990 Rev B1
IEM-2020
Файлы логической библиотеки
B-17

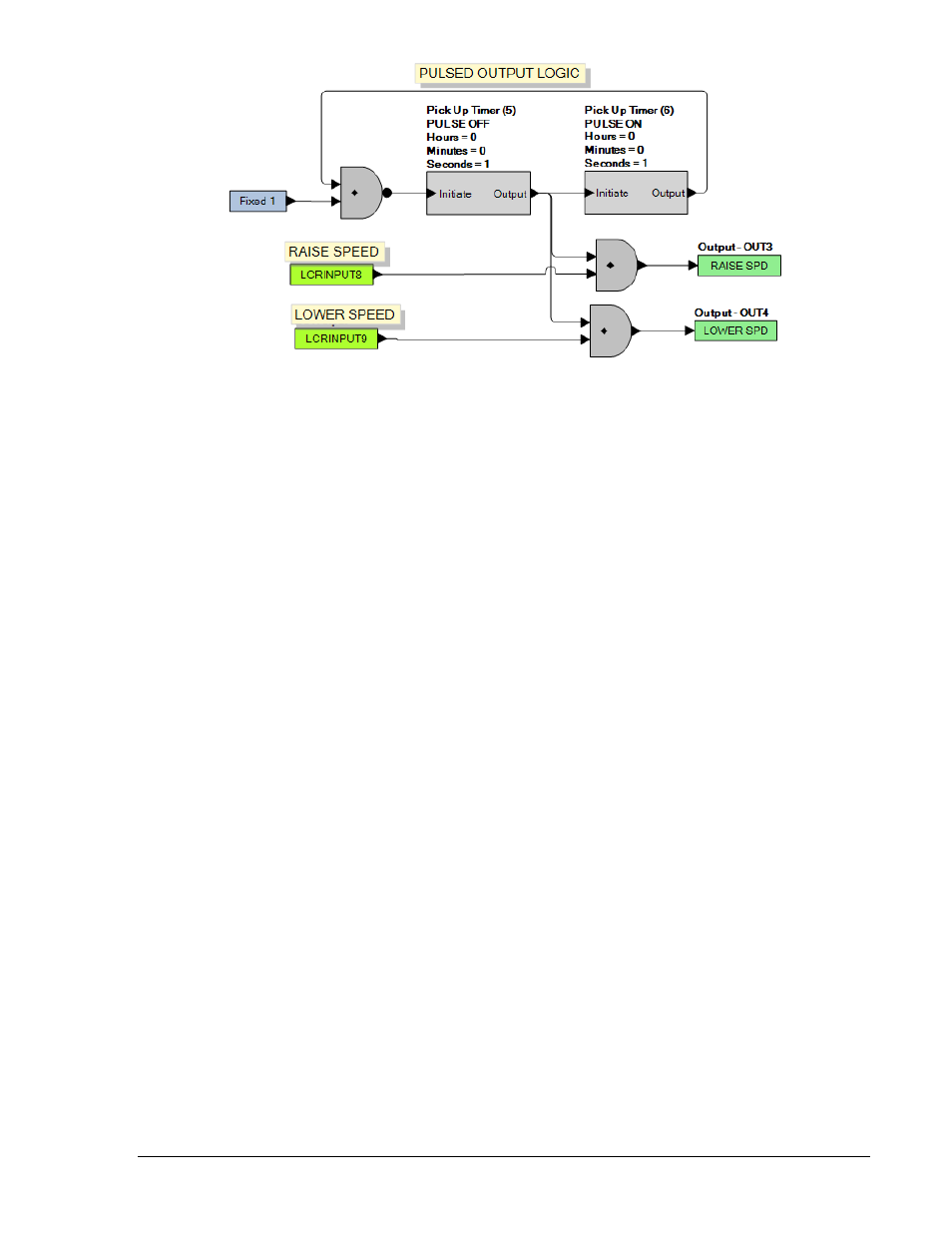

Рисунок B-12. Главная логика, файл #4 (3 из 3)
На рисунках имеются следующие обозначения:
WARM-UP COMPLETE –
нагрев завершен;
PUMP RUN –
в работе;
PRESTART COMPLETE –
предпуск завершен;
RUN ENGINE WHEN (PUMP RUN LCR IS ON AND PRESTART COMPLETE) OR WHILE COOLDOWN
IS ARMED –
работа двигателя когда (PUMP RUN LCR включено И предпуск завершен) ИЛИ пока
включено охлаждение;
LATCH WARMUP COMPLETE FOR COOLDOWN LOGIC –
защелка сигнала завершения разогрева
для логики охлаждения;
COOLDOWN ARMED –
охлаждение запущено;
COOLING COMPLETE –
охлаждение завершено;
PRE-START, WARM-UP, AND COOLDOWN LOGIC –
логика предпуска, разогрева и охлаждения;
WARMING –
разогрев;
COOLING –
охлаждение;
RAISE/LOWER LOGIC –
логика БОЛЬШЕ/МЕНЬШЕ;
RAISE SPEED –
скорость больше;
LOWER SPEED –
скорость меньше;
IDLE RPM –
скорость в режиме ожидания;
WARM-UP/COOL DOWN –
нагрев/охлаждение.
Поддержание скорости при постоянном режиме регулирования и управлением
задвижкой по времени (Главная логика, файл#5)
1.
Логический таймер Logic Timer 1 задает длительность цикла работы, когда требуется схема
работы AUTO STOP (АВТОСТОП).
2.
Логический таймер Logic Timer 2 задает длительность звукового сигнала при запуске
двигателя.
3.
Конфигурируемый элемент защиты 1 (Configurable Protection Element 1), уровень 1
(Threshold
1) задает скорость двигателя при пуске из режима ожидания.
4.
Логический таймер Logic Timer 3 задает длительность процесса разогрева в шаге 3.
5.
Конфигурируемый элемент защиты 2, уровень 1 задает скорость вращения, которую
должен выдерживать двигатель при закрытой задвижке.
6.
Логический таймер 5 задает длительность процесса закрытия задвижки в шаге 5.
