9441073990 Rev B1
Установка IEM-2020
7-21

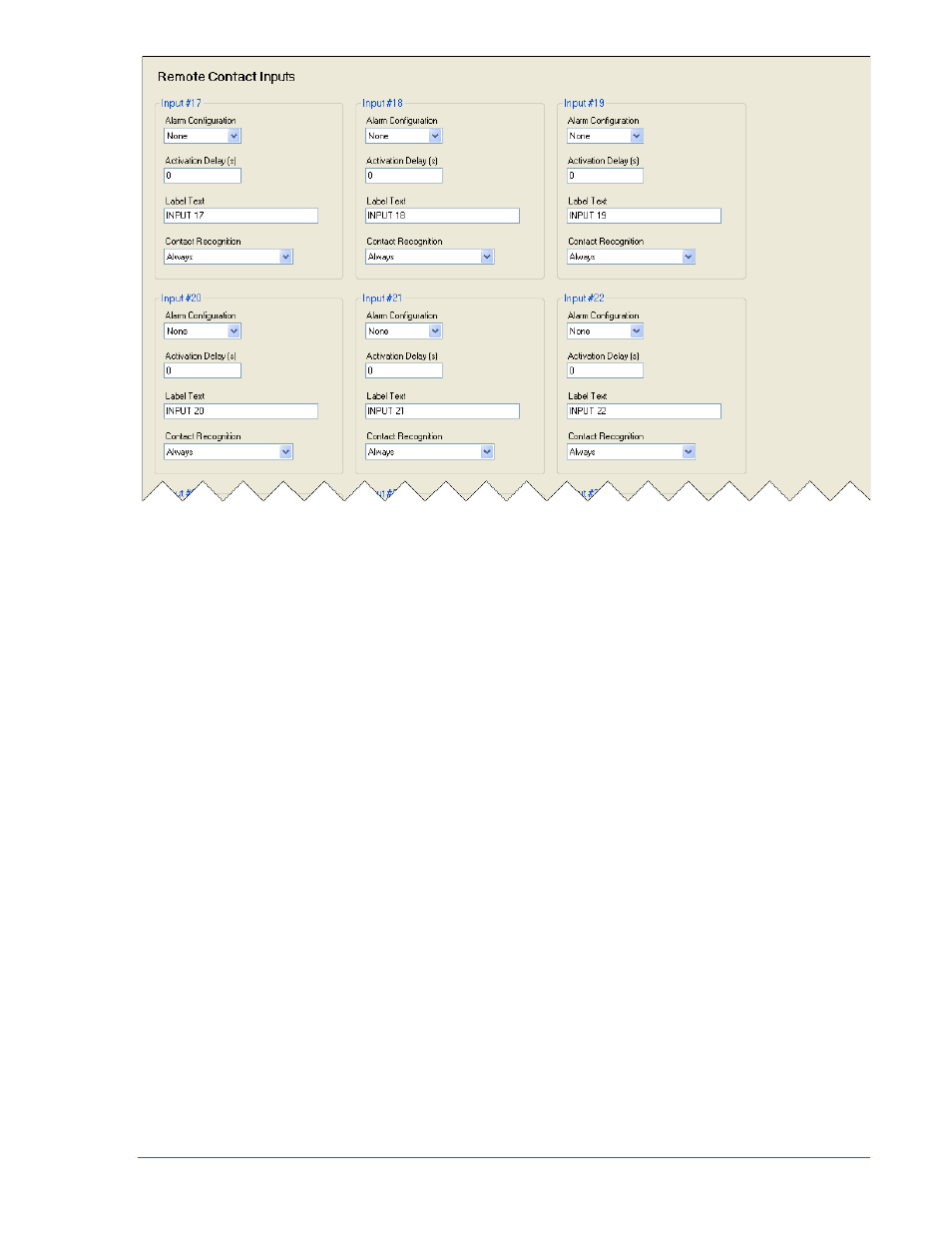

Рисунок 7-23. Программируемые входы. Меню удаленных контактных входов.
Для каждого контактного входа настройте следующие параметры:
1.
Конфигурация сигнала тревоги (Alarm Configuration)
–
выберите тип сигнала: None
(Отсутствует), Alarm (Сигнал тревоги), или Pre-Alarm (Предупредительный сигнал). В
случае активации сигнала тревоги, звучит сирена с определенным сигналом, и двигатель
перестает работать. В случае активации предупредительного сигнала, сирена звучит с
определенным прерывистым сигналом, при этом двигатель будет все еще работать. Если
выбрано None (Отсутствует), то, вход находится в режиме ожидания. Данный режим
доступен в программируемой логике BESTLogicPlus несмотря на наличие настройки Alarm
Configuration
(Конфигурация сигнала тревоги).
2.
Задержка активации (Activation Delay)
–
Данная настройка определяет промежуток времени, в
течение которого вход остается в прежнем состоянии перед новым извещением.
3.
Текст пометки (Label Text)
–
Вводит пояснительный текст, который описывает вход. Данный
текст отображается возле входа в программируемой логике BESTLogicPlus и в протоколе
события, если вход настроен на сигнал тревоги или предупредительный сигнал.
4.
Распознавание контакта (Contact Recognition)
–
используется, если требуется распознавание
входа все время или только во время работы двигателя. Например, закрытие клапана при
низком уровне масла отображается только в течение работы двигателя. Клапан будет закрыт,
если двигатель не работает, но если во время работы клапан открыт- сигнал тревоги будет
извещать о низком уровне масла до тех пор, пока клапан не закроется.. Выбор настройки While
Engine Running Only
(Только во время работы двигателя) предотвращает от срабатывания
случайного сигнала тревоги, если двигатель не работает.
Настройка удаленных аналоговых входов на AEM-2020 (Рисунок 7-24)
Каждый аналоговый вход имеет строку состояния и набор параметров, отображающие настройки,
заданный пользователем. Т.о., внешние параметры могут быть измерены и отображены на
передней панели IEM-2020. Каждый вход не может быть настроен на 4 допустимых значения (2
максимальных и 2 минимальных), что делает его доступным для программной логики
BESTLogicPlus
. Вдобавок каждый вход может активировать сигнал тревоги или
предупредительный сигнал относительно того параметра, значение которого вышло за
допустимые пределы. Ниже показаны настройки для аналогового входа напряжения. Настройки
для аналогового входа тока аналогичны.
