1-4
IEM-2020
Общая информация
9441073990 Rev B1

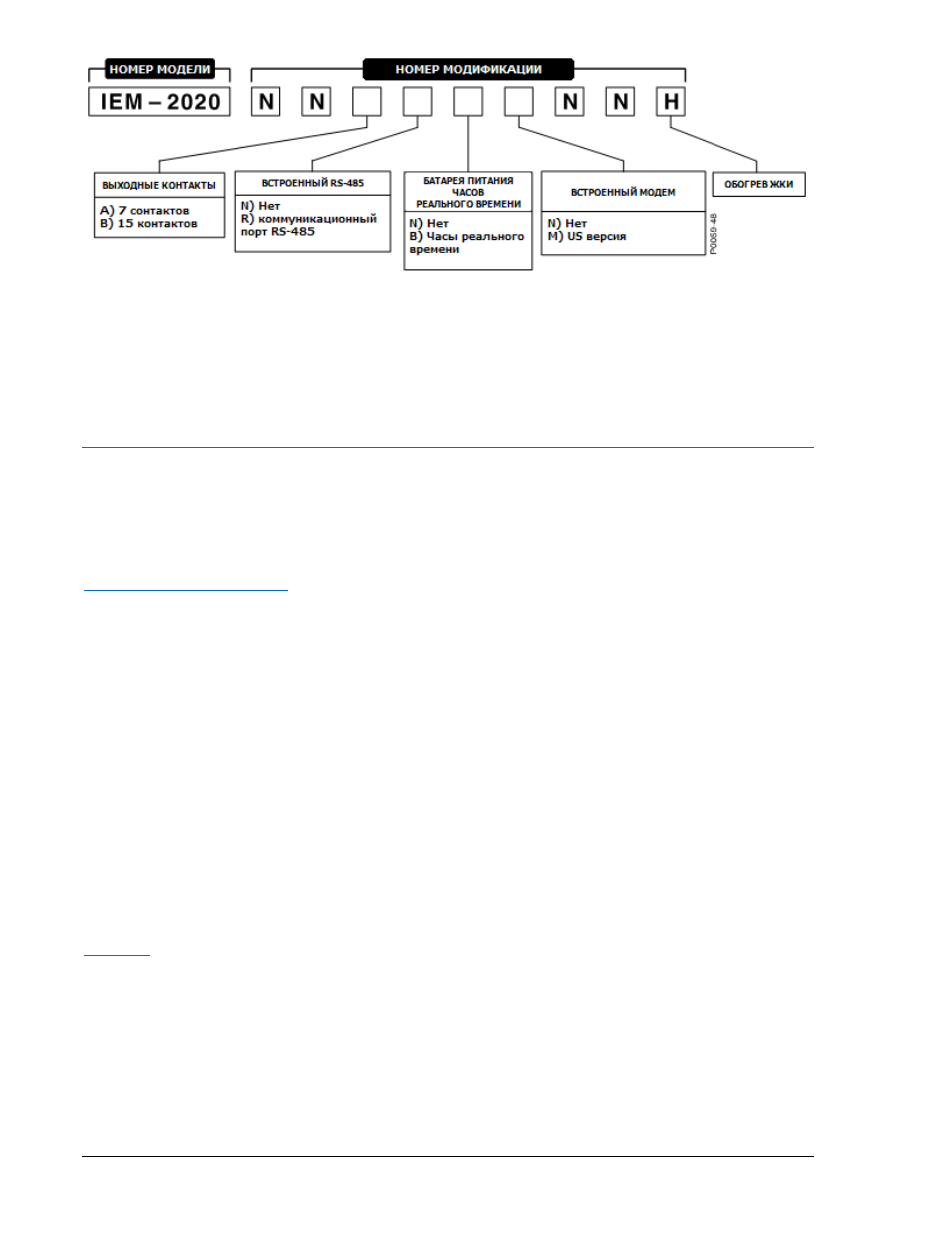

Рисунок 1-2. Диаграмма модификацийIEM-2020(предыдущая версия)
Все последующие модификации аналоговых входов не будут соответствовать более поздним
версиям IEM-2020.
Спецификация
Питание цепей управления
Номинальное:
12
или 24 В постоянного тока
Диапазон:
6 – 32
В постоянного тока (допускает понижение напряжения до
6
В в течение 500 мс)
Клеммы:
3 (+), 2 (–), 1 (
заземляющая шина)
Потребление мощности
Спящий режим:
5
Вт с отключенными реле
Режим нормального потребления: 7.9 Вт–рабочий режим, обогрев ЖКИ отключен, на 3 реле
подано напряжение
Режим максимального
потребления:
14.2
Вт–рабочий режим, ЖКИ включен, на 6 реле подано
напряжение
Требования к надежности питания
Выдерживает провалы напряжения до 0 В в течение 50 мс.
Дискретные входы
Дискретные входы содержат 1 вход аварийного останова и 16 программируемых входов. Все
входы допускаю сухие контакты.
Время срабатывания сигнала с внутренних контактов IEM-2020:
Выключение двигателя посредством срабатывания сигнализации = макс. 490 мсек
Отключение реле на панели IEM-2020 = макс. 215 мсек
Отключение реле на панели CEM-2020 = макс 400 мсек
Клеммы
Аварийный стоп:
46, 47
Программируемый
Вход 1:
30, 2
Вход2:
29, 2
Вход3:
28, 2
Вход4:
27, 2
Вход5:
26, 2
Вход6:
25, 2
Вход7:
24, 2
Вход8:
23, 2
