9441073990 Rev B1
IEM-2020 LSM-2020 (
Модуль распределения нагрузки)
9-9

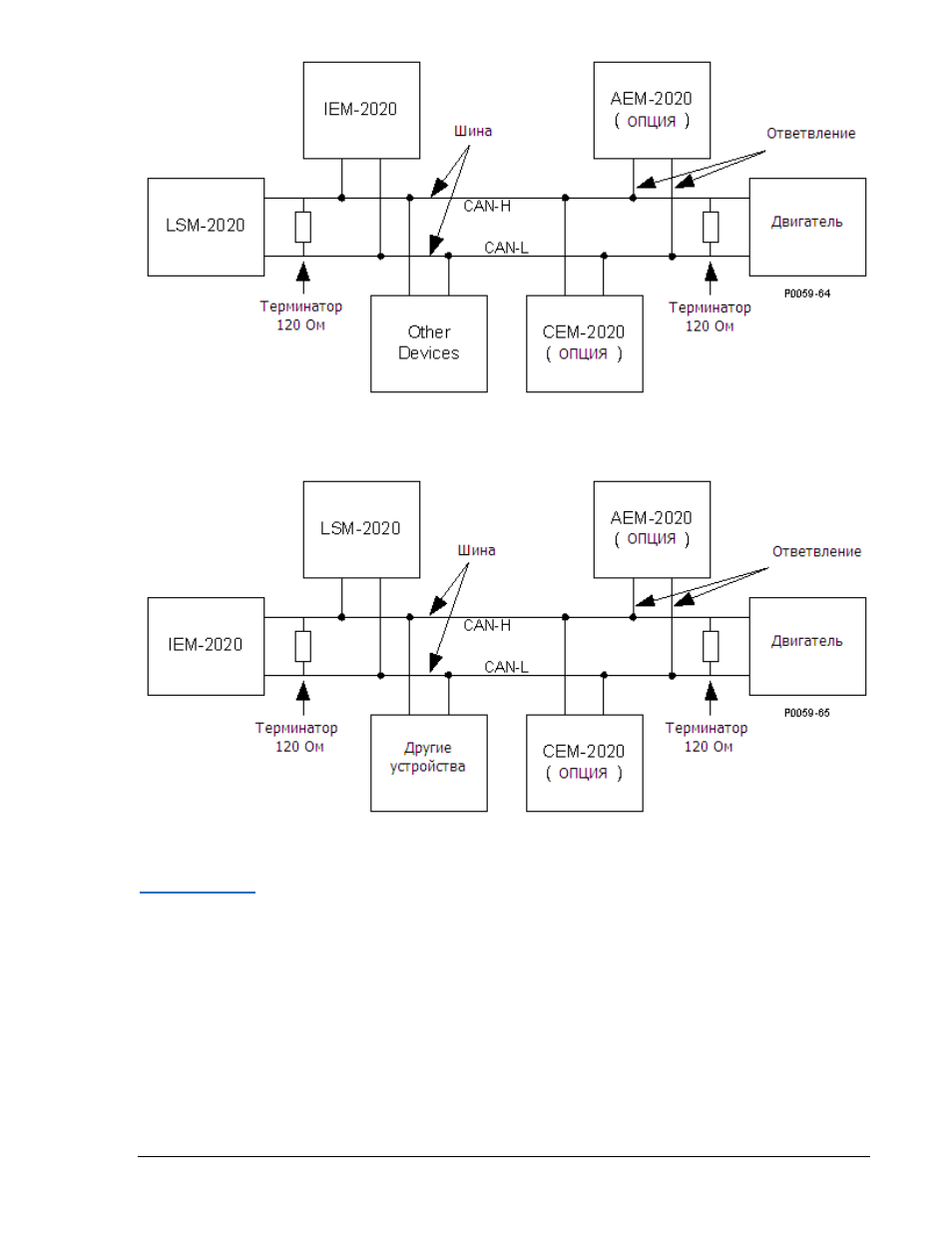

Рисунок 9-6. Интерфейс CAN bus с LSM-2020в качестве оконечного устройства на шине
Рисунок 9-7. Интерфейс CAN bus с IEM-2020 в качестве оконечного устройства на шине
Порт Ethernet
LSM-2020
имеет возможность соединения поEthernet. LSM-2020соединяется с компьютером
посредством соединителя RJ-45 (J3).
Рекомендуется использовать промышленные устройства Ethernet разработанные в соответствии с
IEC 61000-4.
Типовая схема присоединений
Рисунок 8 иллюстрирует типовые присоединенияLSM-2020.
