Семидневный таймер, Семидневный таймер -31, Рисунок 4-25. настройки rpm–профиля -31 – Инструкция по эксплуатации Basler Electric IEM-2020
Страница 117
9441073990 Rev B1
IEM-
2020 Программное обеспечение BESTCOMSPlus
4-31

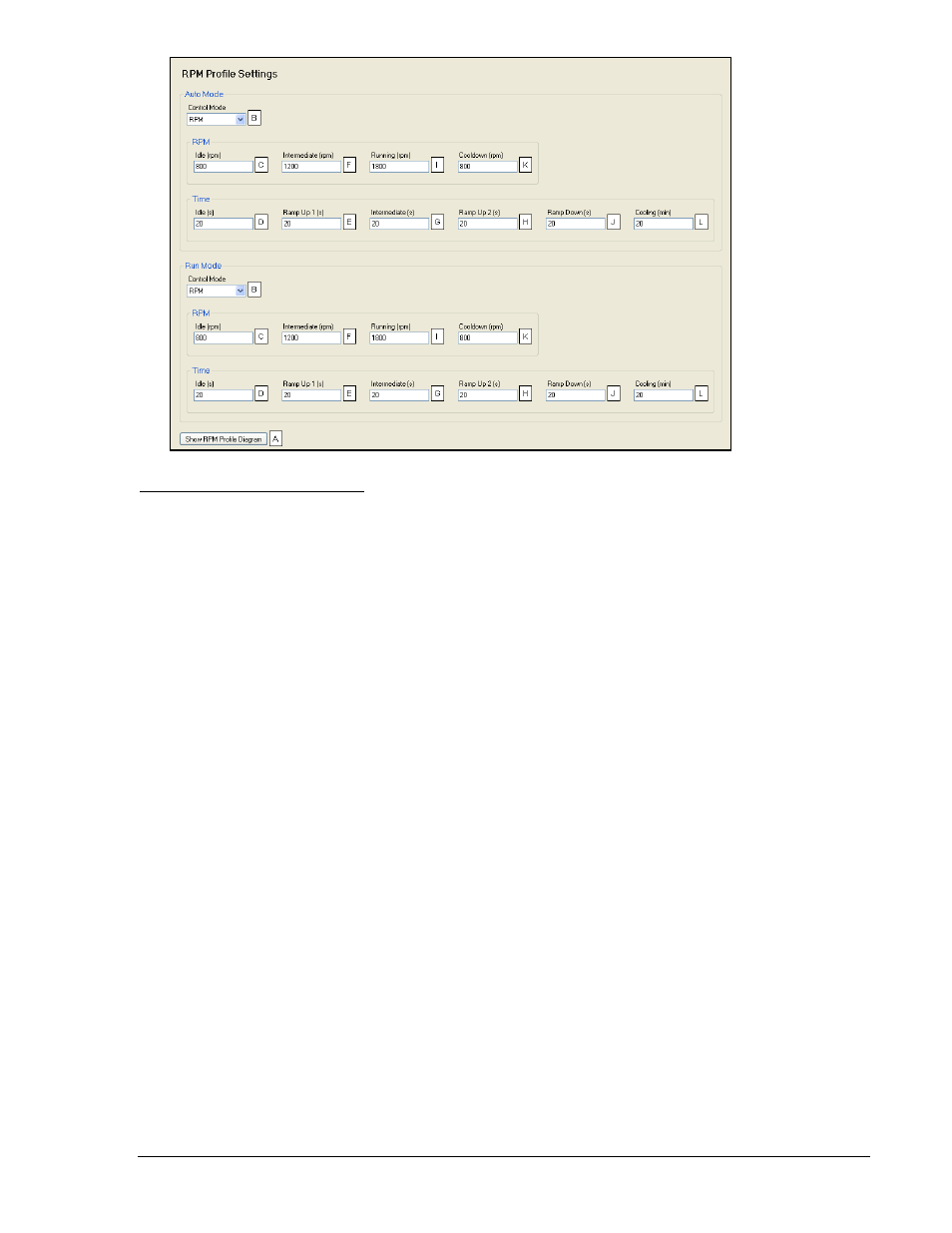

Рисунок 4-25. Настройки RPM–профиля
A
ShowRPMProfileDiagram:
ОтображаетдиаграммуRPM-профиля.
B
ControlMode:
Режим RPM или режим задания параметров.
C
IdleRPM:
Регулирование значений в пределах от 100 до 4000 об/мин с шагом 1.
D
IdleTime:
Регулирование значений в пределах от 0 до 7200 об/мин с шагом 1.
E
RampUp 1 Time:
Регулирование значений в пределах от 0 до 600 об/мин с шагом 1.
F
IntermediateRPM:
Регулирование значений в пределах от 100 до 4000 об/мин с шагом 1.
G
IntermediateTime:
Регулирование значений в пределах от 0 до 600 об/мин с шагом 1.
H
RampUp 2 Time:
Регулирование значений в пределах от 0 до 600 об/мин с шагом 1.
I
RunningRPM:
Регулирование значений в пределах от 100 до 4000 об/мин с шагом 1.
J
RampDownTime:
Регулирование значений в пределах от 0 до 600 об/мин с шагом 1.
K
CooldownRPM:
Регулирование значений в пределах от 100 до 4000 об/мин с шагом 1.
L
CoolingTime:
Регулирование значений в пределах от 0 до 60 мин с шагом 1 мин.
Семидневный таймер
Семидневный таймер содержит множество отдельных таймеров на каждый день недели (Вс., Пн. и
т.д.), чтобы автоматически запускать двигатель. В каждом таймере можно задать стартовое время
и продолжительность работы. В автоматическом режиме,двигатель начнет разгоняться в
настроенное время до определенного значения. После того, как продолжительность рабочего
режима будет закончена, двигатель перейдет в режим охлаждения и затем остановится. В течении
каждого дня недели можно настроить 8 таймеров независимо др. от др., в общей сумме за
неделю-56 таймеров. Данная опция аналогична опции исполнительного таймера, но в отличии от
него имеет 8 независимых таймеров.
Время запуска и продолжительность работы отображаются в часах
A
и минутах
B
. Общее время
работы = кол-во часов в работе
C
+ кол-во минут в работе
D
.
Опция отключения таймера
отсутствует. Чтобы отключить таймер. Необходимо выставить на нем 0 часов и 0 мин.
Таймер может сохраняться на следующий день. Например, таймер на Вс. может перейти на Пн.
если продолжительность таймера позволит осуществить это. Двигатель запускается, как только
начинается отсчет времени и заканчивает работу тогда, когда отработали все установленные
таймеры. Например, если на двигатель установлены 2 таймера: один с 12:30 am до 1:30 am,
другой с 1:00 am до 2:00 am, то двигатель будет работать с 12:30 am до 2:00 am.
Логический элемент TESTINHIBIT может прервать работу таймеров. Если данный логический
элемент не подключен, то двигатель будет работать согласно настроенному таймеру.
