7-28
Установка IEM-2020
9441073990 Rev B1

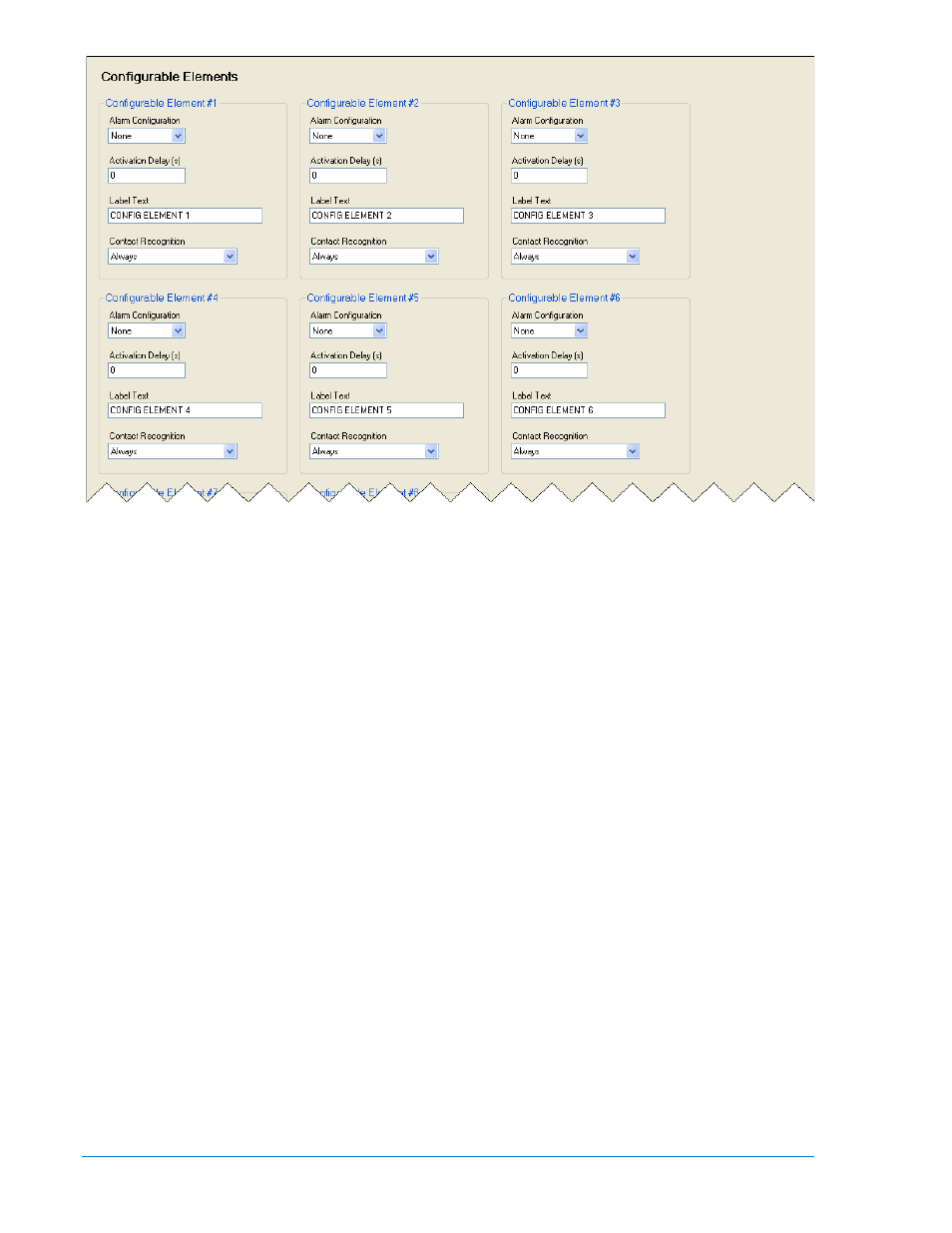

Рисунок 7-30. Программируемые выходы. Меню настраиваемых элементов.
Настройки параметров выходы схожи с настройками входов. Сконфигурируйте следующие
параметры для каждого элемента::
1.
Конфигурация сигнала тревоги (Alarm Configuration)
–
выберите тип сигнала: None
(Отсутствует), Alarm (Сигнал тревоги), или Pre-Alarm (Предупредительный сигнал). В
случае активации сигнала тревоги, звучит сирена с определенным сигналом, и двигатель
перестает работать. В случае активации предупредительного сигнала, сирена звучит с
определенным прерывистым сигналом, при этом двигатель будет все еще работать. Если
выбрано None (Отсутствует), то, вход находится в режиме ожидания. Данный режим
доступен в программируемой логике BESTLogicPlus несмотря на наличие настройки Alarm
Configuration
(Конфигурация сигнала тревоги).
2.
Задержка активации (Activation Delay)
–
Данная настройка определяет промежуток времени, в
течение которого вход остается в прежнем состоянии перед новым извещением.
3.
Текст пометки (Label Text)
–
Вводит пояснительный текст, который описывает вход. Данный
текст отображается возле входа в программируемой логике BESTLogicPlus и в протоколе
события, если вход настроен на сигнал тревоги или предупредительный сигнал.
4.
Распознавание контакта (Contact Recognition)
–
используется, если требуется распознавание
входа все время или только во время работы двигателя. Выбор настройки While Engine
Running Only
(Только во время работы двигателя) предотвращает от срабатывания
случайного сигнала тревоги, если двигатель не работает
Например, настраиваемый элемент можно сконфигурировать на сигнал тревоги или
предупредительный сигнал при открытии двери в машинный зал, если туда войдет кто-то
посторонний. Вдобавок в целях безопасности двигатель должен сразу останавливаться, когда в
машинном зале есть люди. Настройте вход 5 на индикацию “DOOR OPEN” (ДВЕРЬ ОТКРЫТА) и
настройте его на предупредительный сигнал в программируемой логике Programmable Logic. Вход
5
может завершить работу двигателя и активировать вход 1, на котором сработает сигнал тревоги.
Логическая диаграмма приведена на рисунке 7-31.
