Ecu j1939, Ecu j1939 -79 – Инструкция по эксплуатации Basler Electric IEM-2020
Страница 165
9441073990 Rev B1
IEM-
2020 Программное обеспечение BESTCOMSPlus
4-79
для просмотра и загрузки событий может быть использован BESTCOMSPlus. Кнопка Options
(Опция) используется для сохранения полностью всего журнала событий в файл или буфер
обмена. Можно скопировать часть информации с использованием мышки и Options-
>CopySelection.
Кнопка Download обновляет журнал событий путем загрузки с IEM-2020. Кнопка
Clear
позволяет очистить журнал. Смотрите рисунок 4-78.

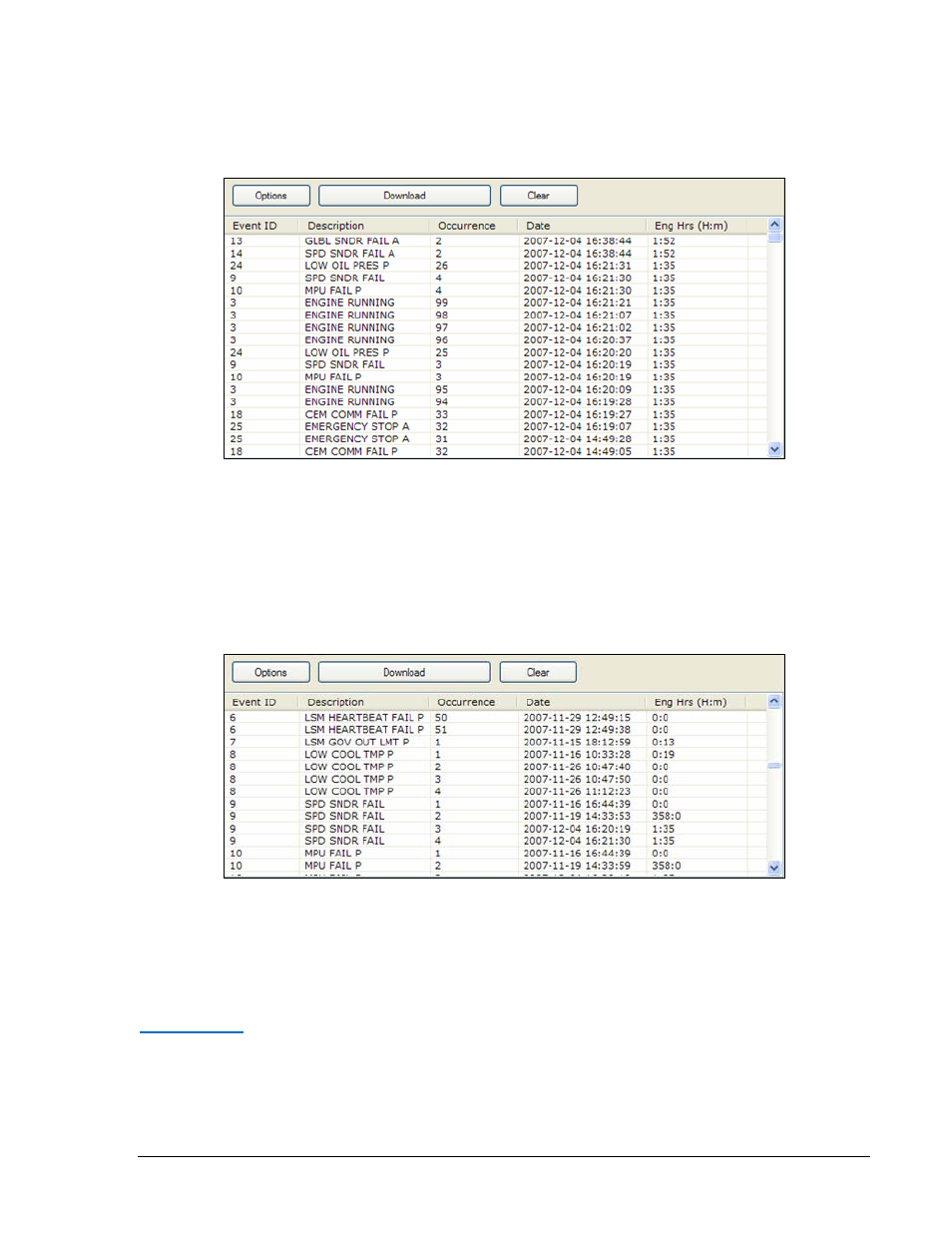

Рисунок 4-78. Измерения, Журнал событий, Отсортировано по дате
При просмотре через BESTCOMSPlus, журнал событий может быть отсортирован по EventID,
Description, Occurrence, Date
или EngineHours. Выбирая сортировку журнала событий по дате
(Date)
все события выводятся по порядку. На рисунке 4-64 представлен список по порядку. На
данном виде, можно увидеть время, дату и число возникновений одного типа события. Например,
на рисунке 4-65, если необходимо узнать, когда произошло возникновение неисправности датчика
скорости, информация доступна без необходимости поиска среди всех событий необходимое
событие. Этовидноизрисунка 4-79.
Рисунок 4-79. Измерения, Журнал событий, Отсортировано по ID
ECU J1939
Отчеты ECU содержат рабочую информацию о IEM-2020 через CAN bus интерфейс, если ECU
сконфигурирована на Volvo Penta. Рабочие параметры, диагностическая информация, если
поддерживается ECU , декодируется и выводится на экранах представленных ниже.
Данные ECU
Этот экран отображает состояние ламп ECU и данные ECU . Состояние ИСТИНА соответствует
красному светодиоду. Смотрите рисунок 4-80.
