Инструкция по эксплуатации Basler Electric IEM-2020
Страница 240
7-22
Установка IEM-2020
9441073990 Rev B1

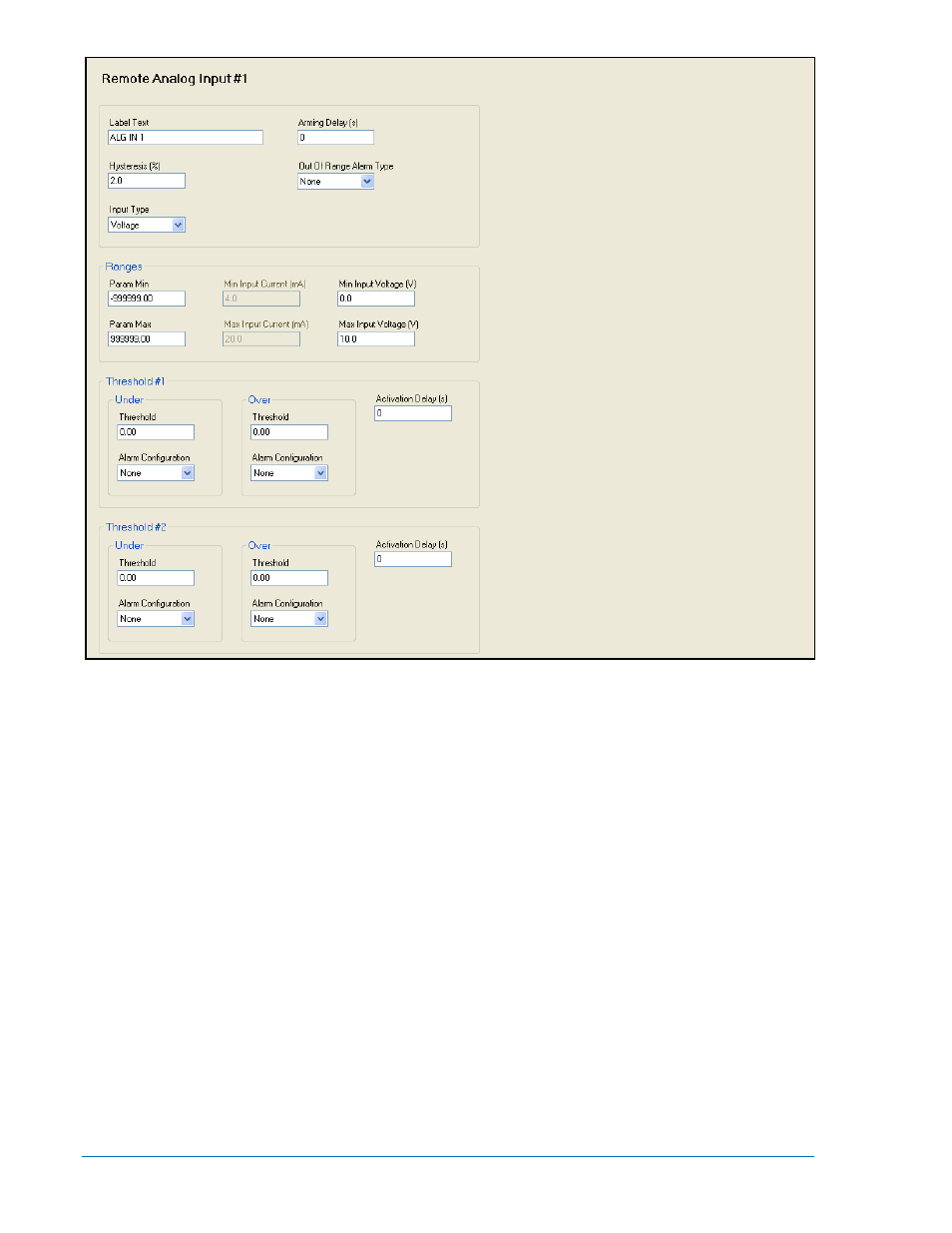

Рисунок 7-24. Программируемые входы, Меню удаленных аналоговых входов.
Configure the following parameters:
Настройте следующие параметры:
1.
Текст пометки (Label Text)
-
Вводит пояснительный текст, который описывает вход. Данный
текст отображается возле входа в программируемой логике BESTLogicPlus и в протоколе
события, если вход настроен на сигнал тревоги или предупредительный сигнал.
2.
Запаздывание (в %) (Hysteresis)
–
Настраивает определенное время задержки обнаружения
превышенного значения. Это предотвратит от “пульсирующего ” режима обнаружения
запредельных параметров
3.
Тип входа (Input Type)
–
Выберите тип Voltage (Напряжение) для входа 0-10 В или (Current
Ток) для входа 4-20 мА.
4.
Задержка включения (Arming Delay)
–
Задержка включения - это время включения мониторинга
входов после запуска двигателя. Если вы хотите установить постоянных мониторинг входов, то
выберите задержку включения =0. Не нулевые значения задержки приведут к появлению
промежутка времени между включением двигателя и началом мониторинга входов.
5.
Выход за пределы допустимых значений (Out-of-Range Alarm Type)
–
Когда значения на
аналоговом входе выходят за предел допустимых значений (например, максимальное и
минимальное значения напряжения). Может появиться индикация соответствующего
состояния. Если выбрано Alarm(Сигнал) или Pre-Alarm(Предупредительный сигнал),
заработает соответствующий сигнал сирены. Если выбран режим Status Only (Только статус),
мониторинг состояния входа будет доступен в программируемой логике BESTLogicPlusно
сигнал сирены звучать не будет.
