9441073990 Rev B1
IEM-
2020 Программное обеспечение BESTCOMSPlus
4-59
•
SetpointAnalogMax
(Максимальная аналоговая уставка)
O
–
Задает максимальную
аналоговую уставку, когда источник уставки PID установлен на аналоговый вход.
•
SetpointAnalogMin
(Минимальная аналоговая уставка)
P
-
Задает минимальную аналоговую
уставку, когда источник уставки PID установлен на аналоговый вход.
•
KpProportionalGain
(Пропорциальное усиление Kp)
Q
-
Задает пропорциональное усиление
PID-
контроллера.
•
KiIntegralGain
(Коэффициент передачи Ki )
R
–
Задает коэффициент передачи PID-
контроллера .
•
KdDerivativeGain
(Коэффициент передачи дифференциального регулятора Kd)
S
-
Задает
коэффициент передачи дифференциального регулятора для PID-контроллера
•
TdDerivativeFilterConstant
(Производная постоянной фильтра Td)
T
-
Задает производную
постоянной фильтра PID-контроллера .
•
KgLoopGain
(Коэффициент усиления замкнутой цепи Kg)
U
–
Задаеткоэффициент усиления
замкнутой цепи для PID-контроллера

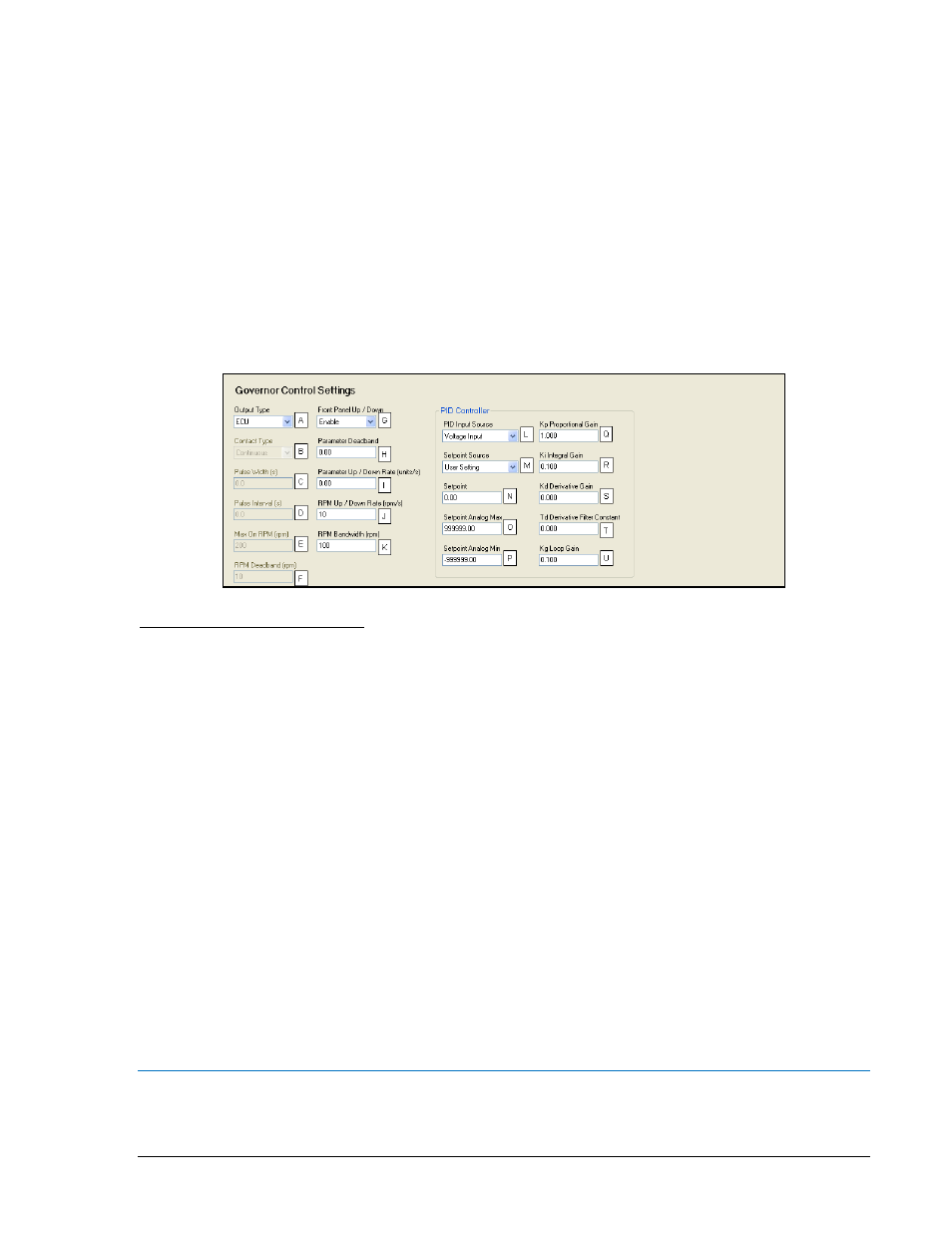

Экран настроек главного управления изображен на рисунке 4-51.
Рисунок 4-51. Настройки главного управления
A
OutputType:
Контакт или ECU.
B
ContactType:
Продолжительный или Пропорциональный.
C
PulseWidth:
Настраивается от 0 до 99,9 сек с шагом 0,1 сек.
D
PulseInterval:
Настраивается от 0 до 99,9 сек с шагом 0,1 сек.
E
MaxOnRPM:
Настраивается от 0 до 4000 об/мин с шагом 1 сек
F
RPMDeadband:
Настраивается от 0 до 100 об/мин с шагом 1 сек
G
FrontPanelUp / Down:
Включенный или выключенный.
H
ParameterDeadband:
Настраивается от 0 до 999999 с шагом 0,01.
I
ParameterUp / DownRate:
Настраивается от 0 до 999999 с шагом 0,01.
J
RPMUp / DownRate:
Настраивается от 0 до 4000 с шагом1.
K
RPMBandwidth:
Настраивается от 0 до 1000 с шагом1.
L
PIDInputSource:
Вход напряжения, Вход тока, Аналоговый вход LSM 1, или ALGIN 1-8.
M
SetpointSource:
Настройки пользователя, Вход напряжения, Вход тока, Аналоговый вход LSM 1,
или ALGIN 1-8.
N
Setpoint:
Настраивается от -999999 до 999999 с шагом 1.
O
SetpointAnalogMax:
Настраивается от -999999 до 999999 с шагом1.
P
SetpointAnalogMin:
Настраивается от -999999 до 999999 с шагом 1.
Q
ProportionalGain (Kp):
Настраивается от 0 до 1000 с шагом 0.001.
R
IntegralGain (Ki):
Настраивается от 0 до 1000 с шагом 0.001.
S
DerivativeGain (Kd):
Настраивается от 0 до 1000 с шагом 0.001.
T
DerivativeFilterConstant (Td):
Настраивается от 0 до 1 с шагом 0.001.
U
LoopGain (Kg):
Настраивается от 0 до 1000 с шагом 0.001.
Программируемые датчики
Входы датчиков IEM-2020 могут быть запрограммированы на максимальную точность измерения
охлаждающей температуры, давления масла, уровня топлива.
