9441073990 Rev B1
IEM-
2020 Программное обеспечение BESTCOMSPlus
4-71
Состояние
На данном экране отображается состояние и режимы работы выключателей. Состояние ИСТИНА
TRUE
если светодиод красный. Смотрите рисунок 4-61.

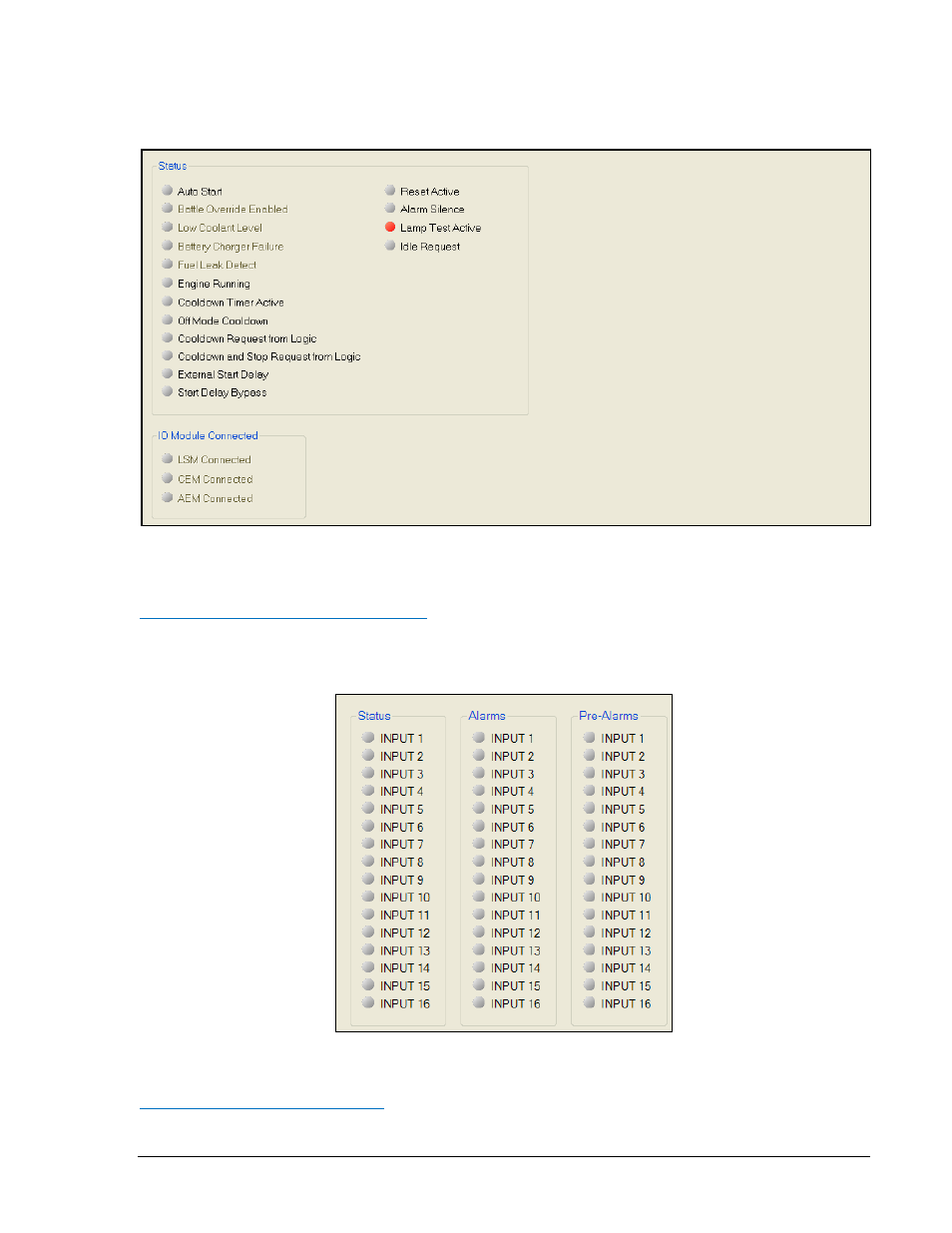

Рисунок 4-61. Измерения, состояние
Входы
Contact Inputs
(Контактные входы)
Этот экран указывает состояние контактных входов, аварийной и предупредительной
сигнализации. Состояние ИСТИНА TRUE если светодиод красный. Смотрите рисунок 4-62.
Рисунок 4-62. Измерения, Входы, Контактные входы
Локальные аналоговые входы
Данный экран отображает величину, состояние, предупредительный сигнал и сигнал локального
аналогового входа. Смотри рисунок 4-63.
