Удаленные входы термопар, Удаленные входы термопар -46 – Инструкция по эксплуатации Basler Electric IEM-2020
Страница 132
4-46
IEM-2020
Программное обеспечение BESTCOMSPlus
9441073990 Rev B1
Удаленные входы термопар
Опциональный AEM-2020 (модуль расширения аналоговых входов-выходов) обеспечивает 2 входа
термопар. для более легкой идентификации, аналоговым входам может назначаться имя (name
A
).
Выберите величину гистерезиса (hysteresis
B
). Контроль входов термопар производится постоянно,
и их состояние отображается на соответствующем экране измерения. Настраиваемая
пользователем выдержка времени (armingdelay
C
) позволяет сконфигурировать аналоговый вход
для контроля величины одним из двух способов.
1) Если выдержка времени установлена в ноль, то контроль порогового значения будет
производиться постоянно, несмотря на то, работает двигатель или нет.
2) Если для выдержки указано не нулевое значение, то мониторинг порогового значения не будет
производиться при не работающем или запускаемом двигателе. Контроль порогового значения
начинается после истечение выдержки времени, отсчет которой начинается после завершения
запуска двигателя.
При включенной функции сигнализации выхода за допустимые пределы (outofrangealarm
D
)
пользователь оповещается о поврежденном или оборванном датчике.
Каждый вход термопар может индивидуально конфигурироваться для управления аварийной и
предупредительной сигнализацией или только состоянием (statusonly
E
), при понижении сигнала
ниже уровня уставки (threshold
F
). Выдержка времени активации (activationdelay
G
) создает задержку
срабатывания сигнализации после достижения уставки.
Удаленные входы термопар используются в BESTLogicPlus путем выбора их из ветви I/O в
BESTLogicPlus
для получения более детальной информации смотрите 5-й раздел,
Программируемая логика BESTLogicPlus .
Состояние удаленных входов термопар можно просматривать из ВESTLogicPlus, если
конфигурация сигнализации (AlarmConfiguration) выбрана “StatusOnly” («Только состояние»).
Установки удаленных входов термопар BESTCOMSPlus (IEM-2020, программные входы,
удаленные входы термопар) представлены на рисунке 4-41. На рисунке показан удаленный вход
термопары #1.

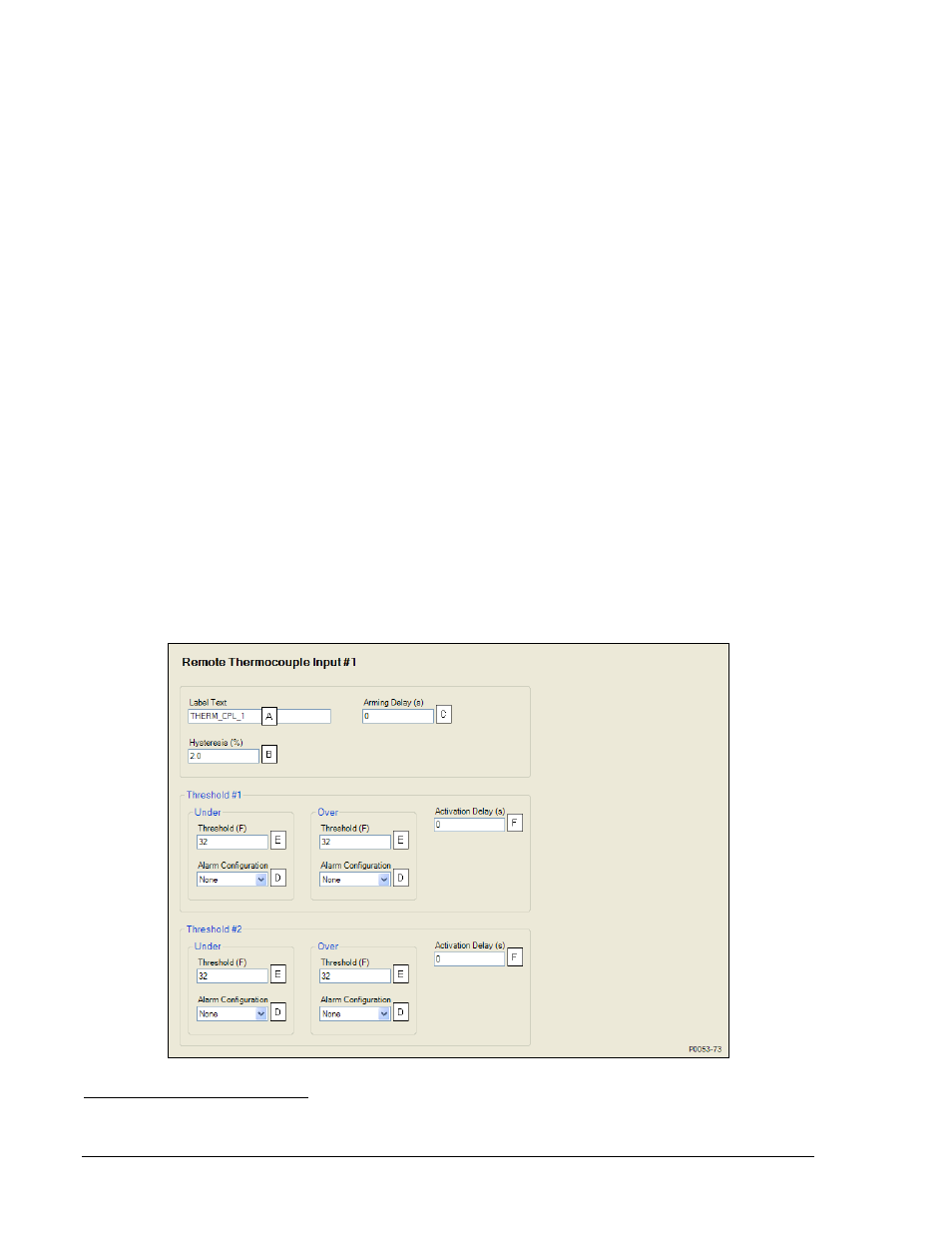

Рисунок 4-41. Установки удаленных входов термопар
A
LabelText:
цифробуквенная строка с максимальной длинной 16 символов.
B
Hysteresis:
настраивается от 0 до 100% с шагом 0.1%.
