IEM-2020 CEM-
2020 (Модуль дискретных входов-выходов)
9441073990 Rev B1

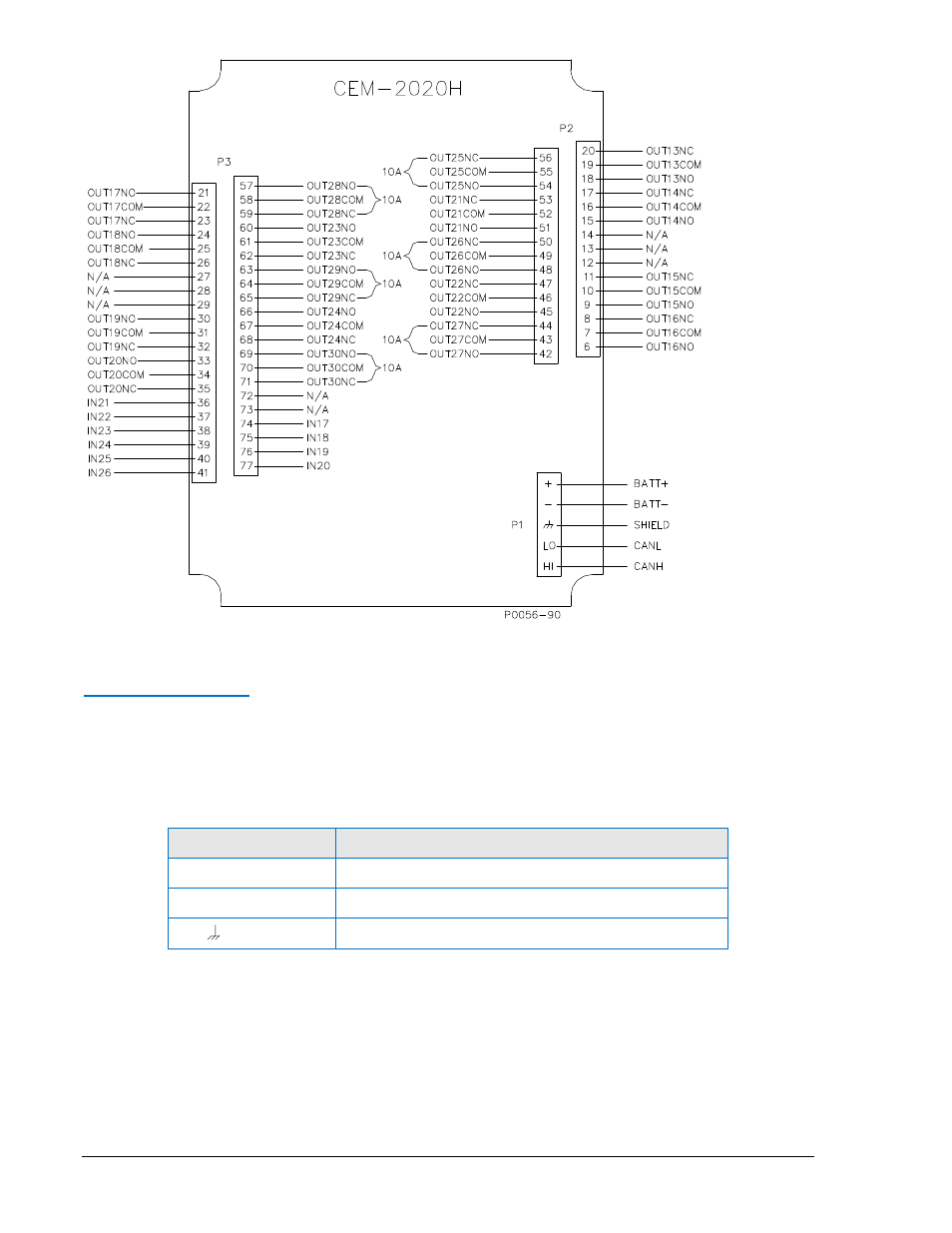

Рисунок 10-4. Клеммы дискретных входов и выходов CEM-2020H
Интерфейс CANbus
Эти клеммы предназначены для соединения по протоколу SAE J1939 и обеспечивают
высокоскоростное соединение между дискретным модулем расширения и IEM-2020. Соединение
должно быть выполнено экранированной витой парой. Клеммы интерфейса CANbus показаны в
Таблице 10-2. См.также Рисунок 10-5 и Рисунок 10-6.
Таблица 10-2. Клеммы интерфейса CANbus
Клемма
Описание
P1- HI (CAN H)
CAN
высокий уровень (желтый)
P1- LO (CAN L)
CAN
низкий уровень (зеленый)
P1-
(SHIELD)
CAN
возврат
