9441073990 Rev B1
Установка IEM-2020
7-29

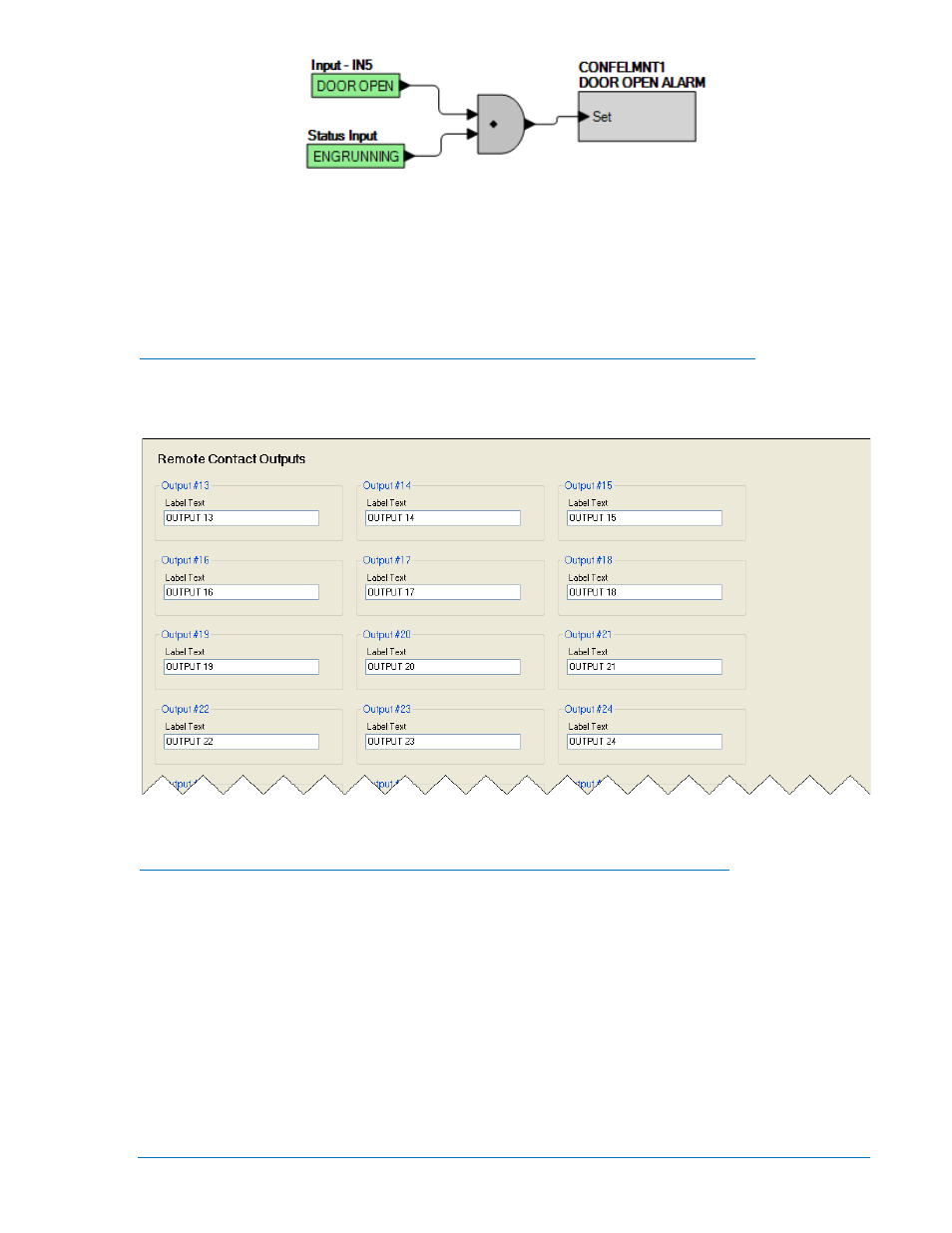

Рисунок 7-31. Логическая диаграмма применения настраиваемых элементов.
Если вход 5 настроен на Pre-Alarm (Предупредительный сигнал), он активирует
предупредительный сигнал, если дверь в машинное отделение открыта по время работающего
или остановленного двигателя. Если настраиваемый элемент сконфигурирован на Alarm (Сигнал
тревоги), то он активирует сигнал тревоги при открытой двери в машинное отделение, когда
двигатель находится в работе.
Настройка удаленных контактных выходов на CEM-2020/H (Рисунок 7-32)
Каждый выход в программируемой логике BESTLogicPlus подписывается поясняющим текстом,
описывающим его назначение. Выход используется с целью разъяснения программы и упрощения
программирования
Рисунок 7-32. Программируемые выходы. Меню удаленных контактных выходов.
Настройка удаленных аналоговых выходов на AEM-2020 (Рисунок 7-33)
В наличии имеются 4 аналоговых выхода, которые настраиваются в отдельном меню на экране
BESTCOMSPlus.
Данные, измеренные в IEM-2020, привязываются к этим выходам, тем самым
выходы выполняют функцию записи данных, или выходы могут быть подсоединены к входам
подключенного оборудования. Диапазон измеренных значений и значений выхода настраиваются
т.о., что если измеренные данные соответствуют минимальному значению диапазона допустимых
значений, то аналоговый выход работает на минимальных показателях. Аналогично. Если данные
максимальны, то выход тоже работает на максимальных показателях.
