Инструкция по эксплуатации Basler Electric IEM-2020
Страница 158
4-72
IEM-2020
Программное обеспечение BESTCOMSPlus
9441073990 Rev B1

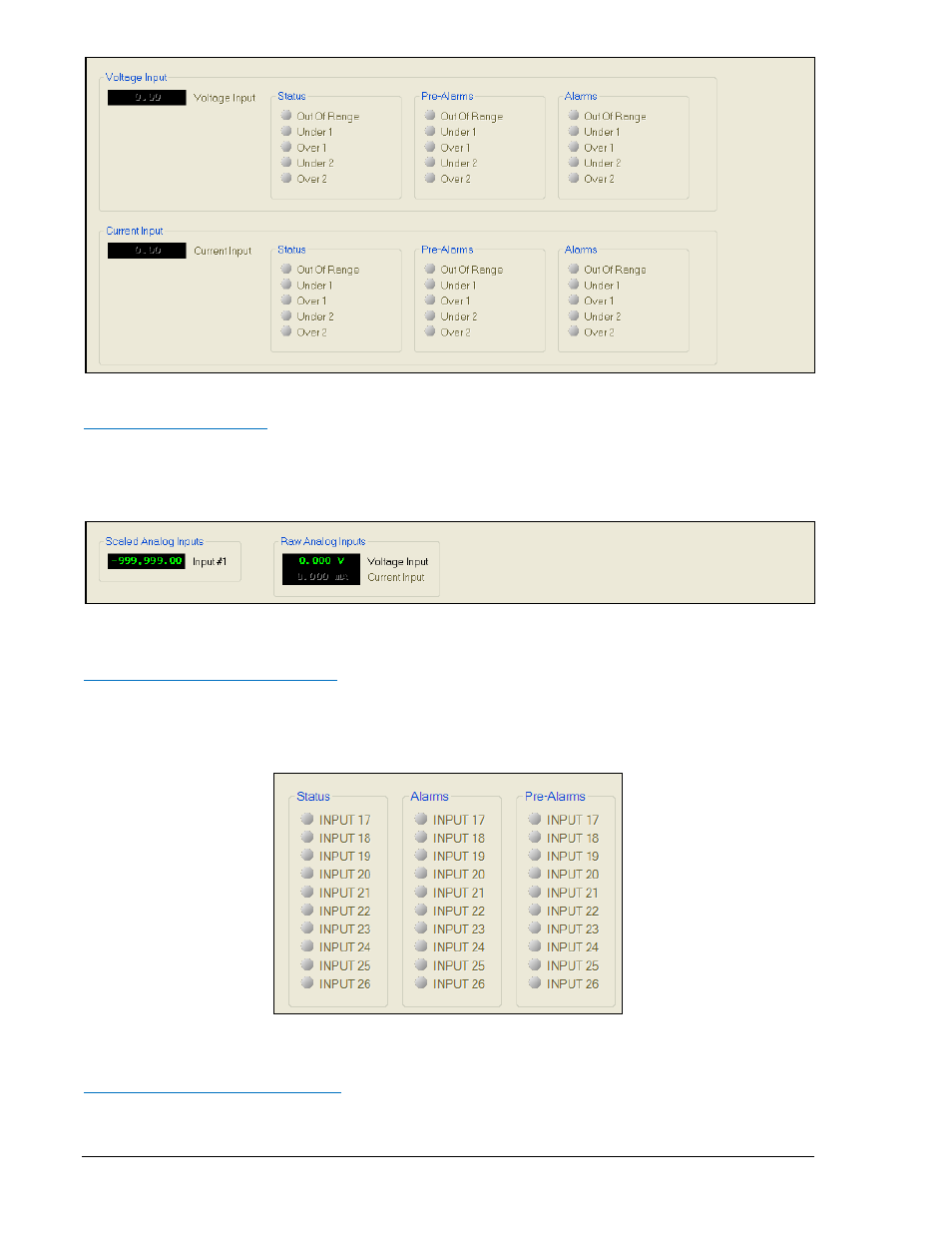

Рисунок 4-63. Измерения, Входы, Локальные аналоговые входы
Удаленные входы LSM
При подключенном опциональном LSM-2020 (Модуль распределения нагрузки), значение
аналоговых входов выводится на экране. Напряжение отображается, если вход настроен на
работу с напряжением, а ток, если на работу с током. Смотрите рисунок 4-64.
Рисунок 4-64. Измерения, Входы, Удаленные входы LSM
Удаленные контактные входы
При подключенном опциональном CEM-2020 (Модуль расширения дискретных входов-выходов),
состояние дискретных удаленных входов, аварийной и предупредительной сигнализации
выводится на экране. Состояние ИСТИНА, если светодиод красный. Смотрите рисунок 4-65.
Рисунок 4-65. Измерения, Входы, Удаленные контактные входы
Удаленные аналоговые выходы
При подключенном опциональном AEM -2020 (Модуль расширения аналоговых входов-выходов),
состояние удаленных входов, аварийной и предупредительной сигнализации выводится на экране.
