9441073990 Rev B1

IEM-2020

Файлы логической библиотеки

B-13

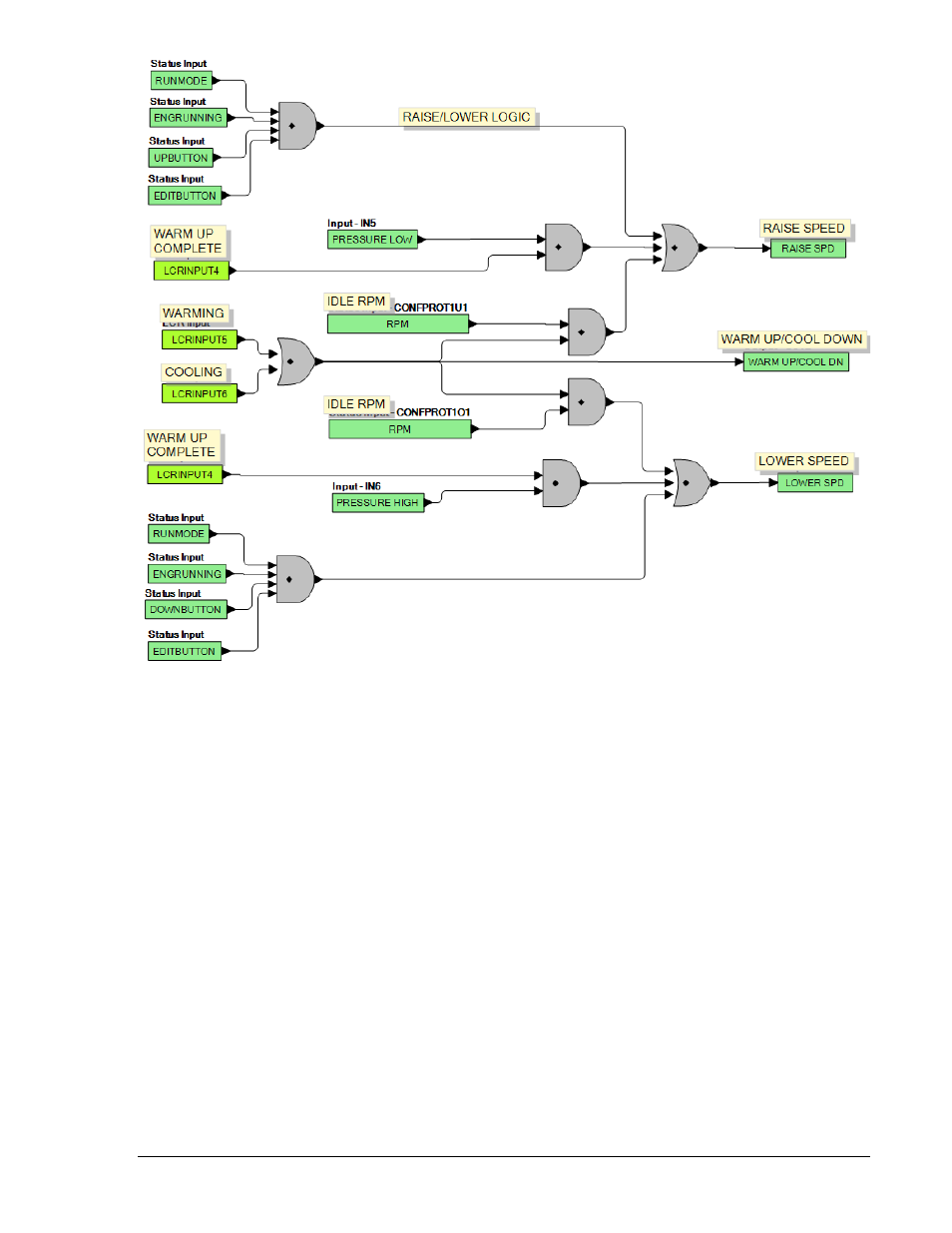

Рисунок B-9. Главная логика, файл #3 (3 из 3)

На рисунках имеются следующие обозначения:
WARM-UP COMPLETE –

нагрев завершен;

PUMP RUN –

в работе;

PRESTART COMPLETE –

предпуск завершен;

RUN ENGINE WHEN (PUMP RUN LCR IS ON AND PRESTART COMPLETE) OR WHILE COOLDOWN
IS ARMED –

работа двигателя когда (PUMP RUN LCR включено И предпуск завершен) ИЛИ пока

включено охлаждение;
LATCH WARMUP COMPLETE FOR COOLDOWN LOGIC –

защелка сигнала завершения разогрева

для логики охлаждения;
COOLDOWN ARMED –

охлаждение запущено;

COOLING COMPLETE –

охлаждение завершено;

PRE-START, WARM-UP, AND COOLDOWN LOGIC –

логика предпуска, разогрева и охлаждения;

WARMING –

разогрев;

COOLING –

охлаждение;

RAISE/LOWER LOGIC –

логика БОЛЬШЕ/МЕНЬШЕ;

RUN RPM –

скорость в работе;

IDLE RPM –

скорость в режиме ожидания;

RAISE SPEED –

скорость больше;

WARM-UP/COOL DOWN –

нагрев/охлаждение.
