РАЗДЕЛ 2 • ЧЕЛОВЕКО-МАШИННЫЙ
ИНТЕРФЕЙС (ЧМИ)
Введение
В разделе описывается человеко-машинный интерфейс (ЧМИ) IEM-2020. ЧМИ IEM-2020
расположен на передней панели (управление и индикация) и на задней панели (клеммы и
разъемы).
Передняя панель
Рисунок 2-1 отображает ЧМИ передней панели IEM-2020. Таблица 2-1 представляет собой
экспликацию рисунка 2-1 с описанием каждой позиции.

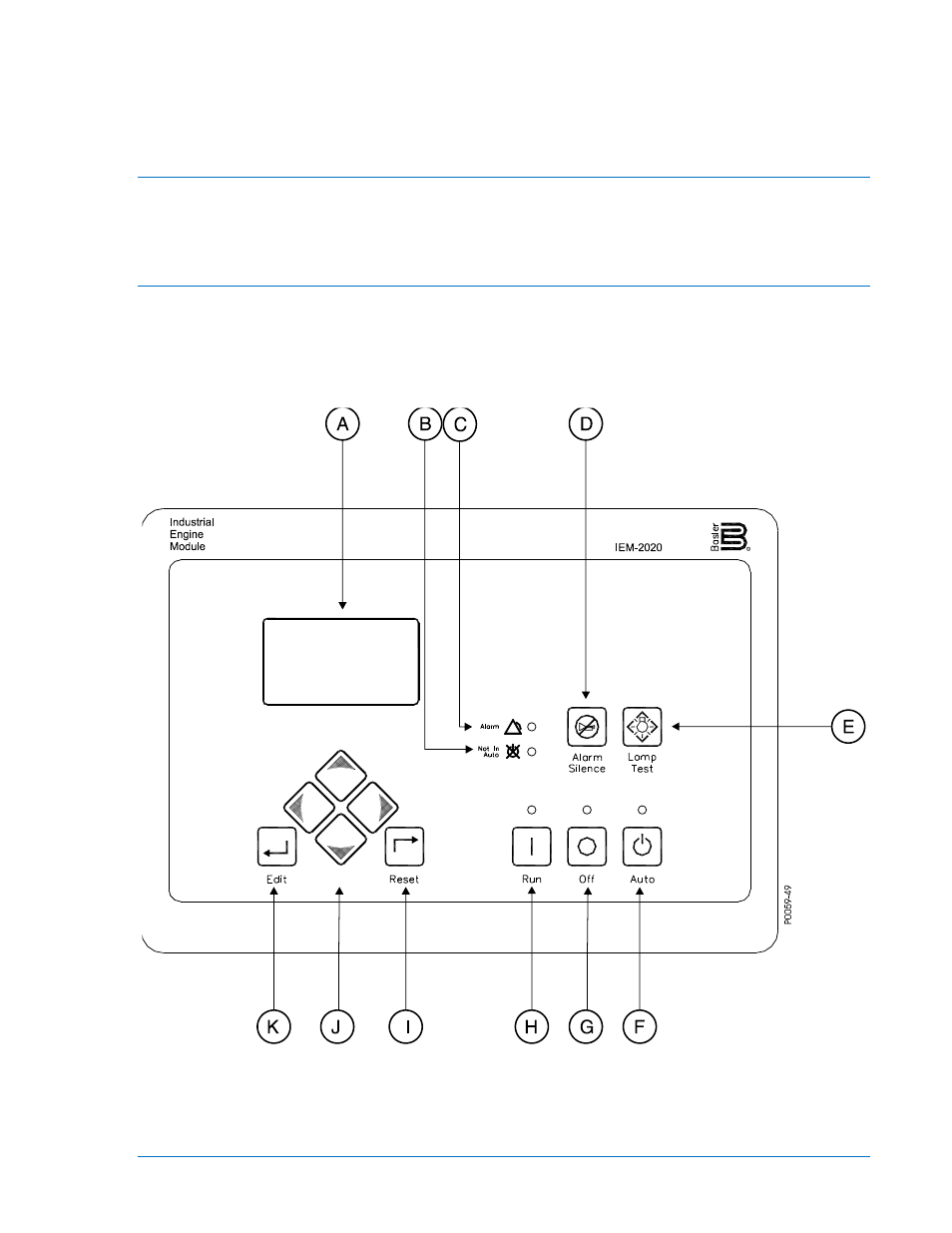

Рисунок 2-1. ЧМИ передней панели
