Файлы логической библиотеки
9441073990 Rev B1
•
Поддержание давления при пульсирующем режиме регулирования и управлением задвижкой
по дискретной обратной связи
Все перечисленные файлы имеют следующие реализованные функции:
• AUTO START
(АВТОСТАРТ) − Запуск происходит по замыкании дискретного входа Input 1 и
работа до его размыкания. При размыкании происходит отработка алгоритма сброса нагрузки
и полного останова.
• AUTO STOP
(АВТОСТОП) − Запуск системы происходит по импульсу на входе Input 2.
Установка будет работать в течение выдержки времени логического таймера Logic Timer 1.
• SINGLE FLOAT
(ОДИНОЧНОЕ РЕГУЛИРОВАНИЕ) − Двигатель работает пока контакт FLOAT
(датчик низкого давления) замкнут и начинает алгоритм разгрузки и отключения при его
размыкании. Это реализуется при соединении контакта FLOAT к дискретному входу Input 1.
• TWO FLOAT
(ДВОЙНОЕ РЕГУЛИРОВАНИЕ) − Двигатель запускается при замыкании контакта
HIGH FLOAT
и работает пока контакт LOW FLOAT не замкнется. Затем начинается алгоритм
разгрузки и останова. Это реализуется при соединении HIGH FLOAT к дискретному входу Input
3
и LOW FLOAT к дискретному входу Input 4.
Режимы работы в логических файлах делятся на две категории: (1) поддержание скорости
двигателя там, где требуется постоянная скорость двигателя и (2) поддерживается давление в
рамках, определенных контактами датчиков низкого и высокого давления.
Предусмотрено два типа характеристик выходных контактов для регулирования. (1) Постоянное
замкнутое состояние регулирующего контакта ведет к плавному регулированию. (2) Импульсное
регулирование, когда IEM-2020 выдает импульсы задаваемой ширины для сигналов больше и
меньше. Время импульса и паузы задается параметрами логических таймеров.
Также предусмотрено два типа управления задвижкой. (1) Временное управление, когда время
открытого и закрытого состояния определяется параметрами выдержек логических таймеров. (2)
Дискретная обратная связь поддерживает скорость двигателя по состоянию задвижки через блок-
контакты.
Библиотечные файлы логики согут быть загружены BESTCOMSPlus выбором View Device’s Logic
Library Files
из выпадающего меню Logic Library в BESTLogicPlus. См. Рисунок B-1.

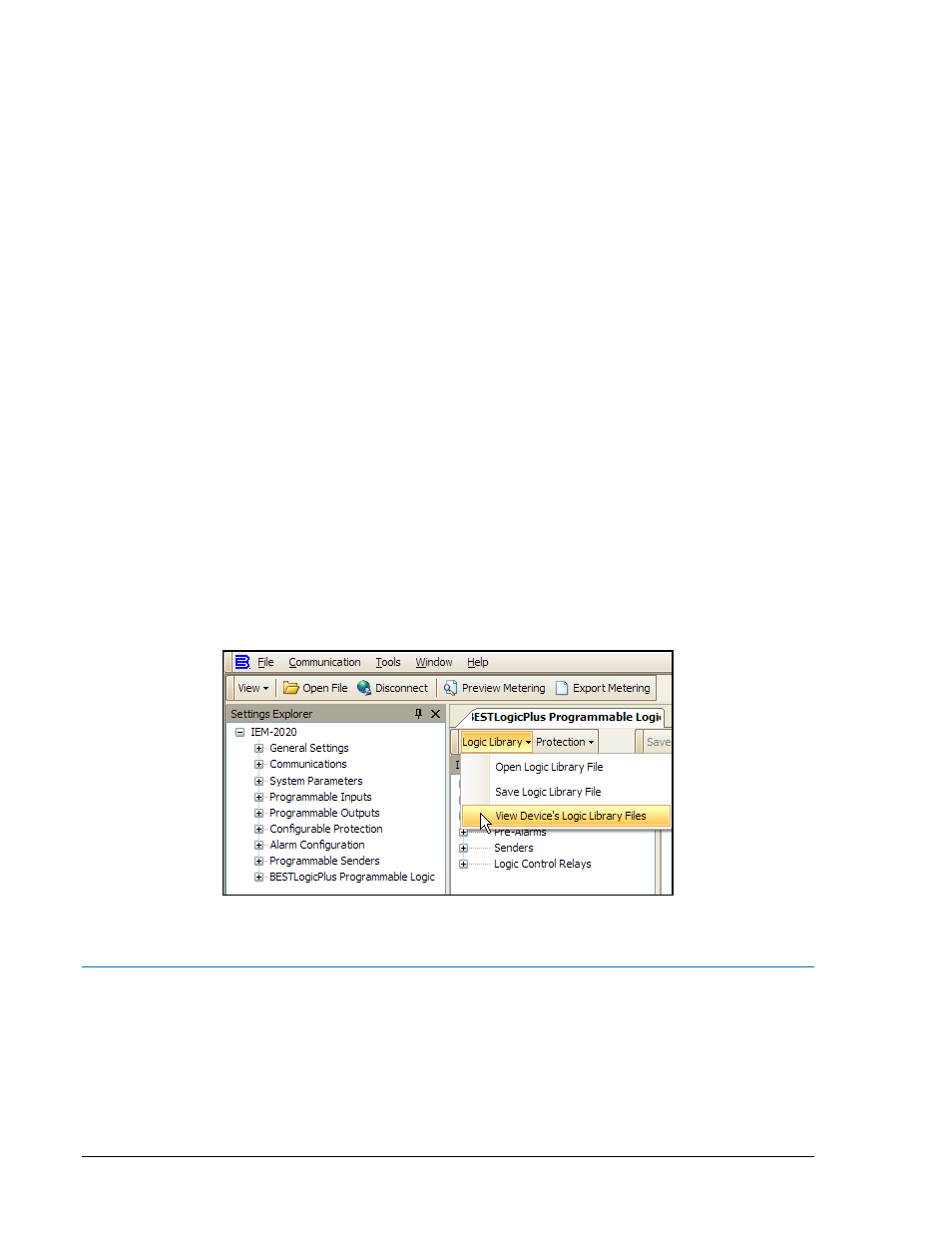

Рисунок B-1. Просмотр библиотечных логических файлов
Подробности файлов библиотеки логики
В следующих параграфах каждый файл логики описан в подробностях.
Логика и параметры по умолчанию
Логика IEM-2020 по умолчанию обеспечивает предупредительную и аварийную сигнализацию и
сигнал неавтоматического режима. Звуковой сигнализатор может быть подключен на выход Output
1
для обеспечения звуковой сигнализации и сигнала о неавтоматическом режиме. Output 2
замыкается при работе в неавтоматическом режиме. Output 3 замыкается при любом активном
сигнале и Output 4 замыкается при любом предупредительном сигнале.
