9441073990 Rev B1
IEM-
2020 Программное обеспечение BESTCOMSPlus
4-49
A
LabelText:
цифробуквенная строка с максимальной длинной 16 символов.
Удаленные аналоговые выходы
Опциональный AEM-2020 (Модуль расширения аналоговых входов-выходов) обеспечивает 4
аналоговых выхода.
Установите параметр выбора (parameterselection
A
) и выберете тип выхода (outputtype
B
).
Если
включена функция сигнализации при выходе параметра за допустимые пределы (rangealarm
C
),
будет производиться уведомление об обрыве или повреждении аналогового выхода. Выдержка
времени
этой
сигнализации
позволяет
выполнять
уведомление
с
задержкой
(outofrangeactivationdelay
D
).
Диапазоны должны быть установлены в зависимости от выбранного типа выхода. Параметр
минимума (Min
E
) соотносится с минимумом токового выхода (MinOutputCurrent
F
) или минимумом
выхода напряжения (MinOutputVoltage
G
) и параметр максимума (ParamMax
H
) соотносится с
максимумом токового выхода (MaxOutputCurrent
I
) или максимумом выхода напряжения
(MaxOutputVoltage
J
).
Удаленный аналоговый выход отключен, если конфигурация сигнализации (AlarmConfiguration)
выбрана “None” («Нет»). Состояние удаленных аналоговые выходов можно просматривать из
ВESTLogicPlus, если конфигурация сигнализации (AlarmConfiguration) выбрана “ StatusOnly”
(«Только состояние»).
Удаленные аналоговые выходы используются в BESTLogicPlus путем выбора их из ветви I/O в
BESTLogicPlus.
для получения более детальной информации смотрите 5-й раздел,
Программируемая логика BESTLogicPlus.
Установки удаленных аналоговых выходов BESTCOMSPlus (IEM-2020, программные выходы,
удаленные аналоговые выходы) представлены на рисунке 4-35. На рисунке показан удаленный
аналоговый выход #1.

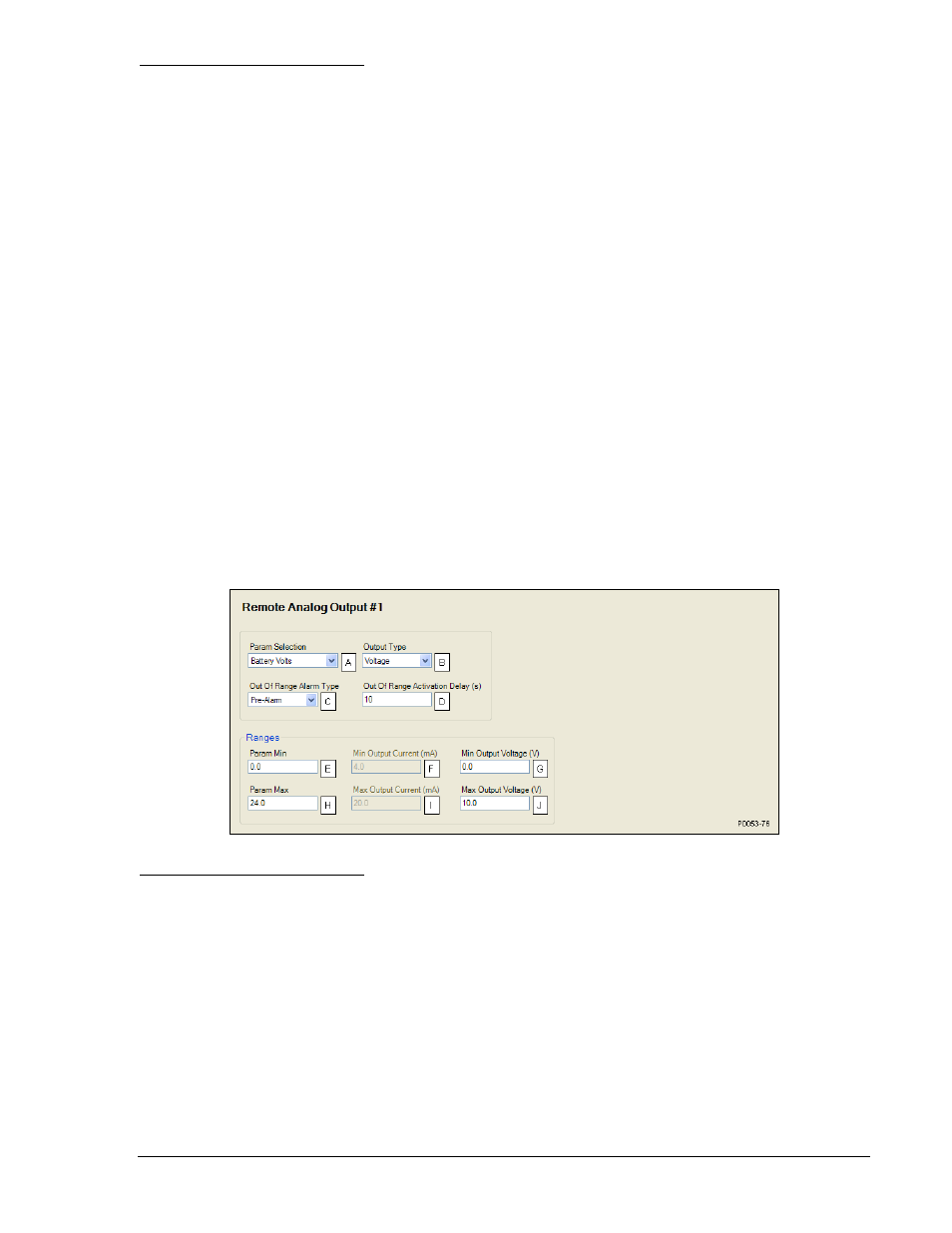

Рисунок 4-45. Установки удаленных аналоговых выходов
A
ParamSelection:
давление масла, температуры охлаждающей жидкости, напряжения батареи,
скорость, уровень топлива, аналоговый вход 1-8, RTD вход 1-8, вход термопары 1-2. Давление
топлива, Магистральное давление датчика форсунки, Расход топлива, Температура топлива,
Температура масла, Температура охладителя, Давление охладителя, Уровень топлива, Давление
наддува, Температура заборного трубопровода, Температура воздуха, Загруженность двигателя,
Вход напряжения, вход тока.
B
OutputType:
напряжение или ток.
C
OutofRangeAlarmConfiguration:
нет, авария, предупреждение, состояние.
D
OutofRangeActivationDelay:
настраивается от 0 до 300 секунд с шагом 1 секунда.
E
ParamMin: –
9999.0 до +9999.0 с шагом 0.1.
F
MinInputCurrent:
регулируется от 4 до 20 мА с шагом 0,1 мА.
G
MinInputVoltage:
регулируется от 0 до 10 вольт с шагом 0,1 вольт.
H
ParmMax: –
9999.0 до +9999.0 с шагом 0.1.
I
MaxInputCurrent:
регулируется от 4 до 20 мА с шагом 0,1 мА.
J
MaxInputVoltage:
регулируется от 0 до 10 вольт с шагом 0,1 вольт.
