Исходящие сообщения посылаются IEM-2020 с заданным интервалом (user-definedinterval
F
).
Этот
интервал дает оператору возможность дозваниваться до IEM-2020. Второй определяемый
пользователем интервал (user-definedinterval
G
)
определяет как часто будут выполняться попытки
дозвона при сбоях.
Входящие (Dial-In)
Когда модем IEM-2020 подключен к линии вместе с голосовой связью, число звонков
(numberofrings
H
)требуемое для ответа модемом может быть увеличено для того, чтобы было
время ответить на входящий телефонный звонок.
Установки модема в BESTCOMSPlus представлены на рисунке 4-23.

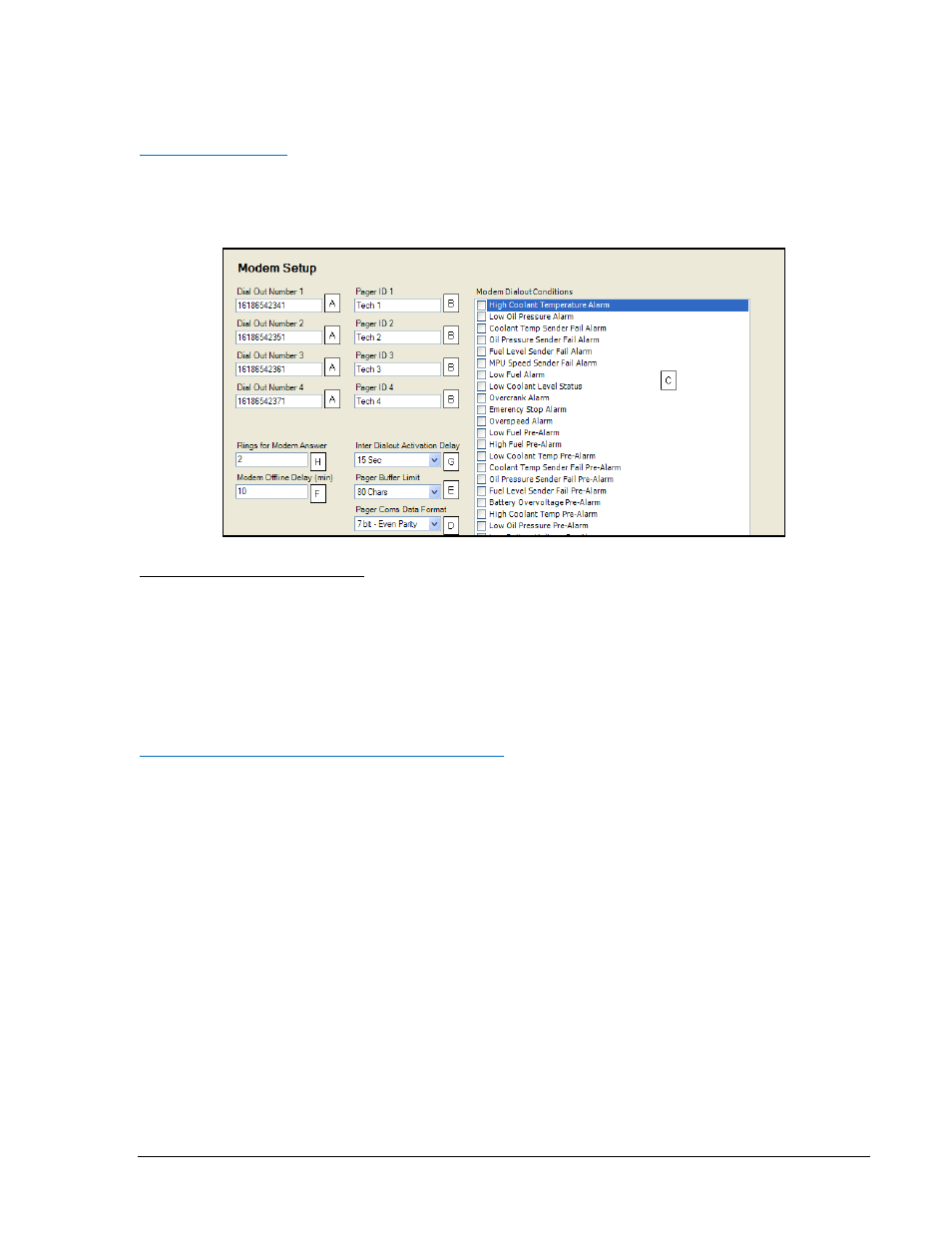

Рисунок 4-23.Установки модема
A
DialOutNumber:
поддерживает телефоны с 16-ю цифрами.
B
PagerID:
поддерживает номера пейджеров с 16-ю цифрами.
C
ModemDialoutConditions:
чек-бокс для выбора условий исходящего сообщения.
D
PagerComsDataFormat:
7 бит – проверка четности или 8 бит – нет проверки.
E
PagerBufferLimit:
настраивается от 80 до 200 символов с шагом 40.
F
ModemOfflineDelay:
регулируется от 1 до 240 минут с шагом 1 минута.
G
Inter Dialout Activation Delay:
Выдержка 15, 30, 60 или 120 секунд.
H
RingsforModemAnswer:
регулируется от 1 до 9 с шагом 1.
Установка модема на передней панели ЧМИ
Если USB или Ethernet –подключение не доступно, модем можно установить с помощью передней
панели ЧМИ. Перейдите в MAINMENUSETTINGSCOMMUNICATIONSMODEMSETUP и
введите
данные
для
параметров:
Номера
исходящих
звонков
(DialoutNumbers),
Идентификационные номера пейджеров (PagerIds), Звонки для ответов (RingsforAnswer), Задержка
сети (OfflineDelay), Задержка звонка (DialoutDelay), Предел буферизации пейджера
(PagerBufferLimit), and
Формат данных пейджера (PagerCommunicationDataFormat.)
После правильной настройки модема, связь через модем с компьютером и IEM-2020 будет
установлена.
Установки RS-485 (опциональный)
Модуль IEM-2020 может оснащаться опциональным коммуникационным портом RS-485 (номер
модификации NNxRxxNNH) с помощью, которого можно контролировать и управлять используя
протокол Modbus. Настраиваемые параметры RS-485 включают в себя: скорость (baudrate
A
),
четность (parity
B
) и адрес (portaddress
C
).
Фиксированные параметры порта RS-485 включают в
себя: число битов данных (8) и число стоповых битов (1).
Значения регистров ModbusIEM-2020 приводятся в Приложении A, Протокол Modbus.
Параметры настройки в BESTCOMSPlus порта RS-485 представлены на рисунке 4-24.
