5-16
IEM-2020
Программируемая логика BESTlogic™Plus
9441073990 Rev B1

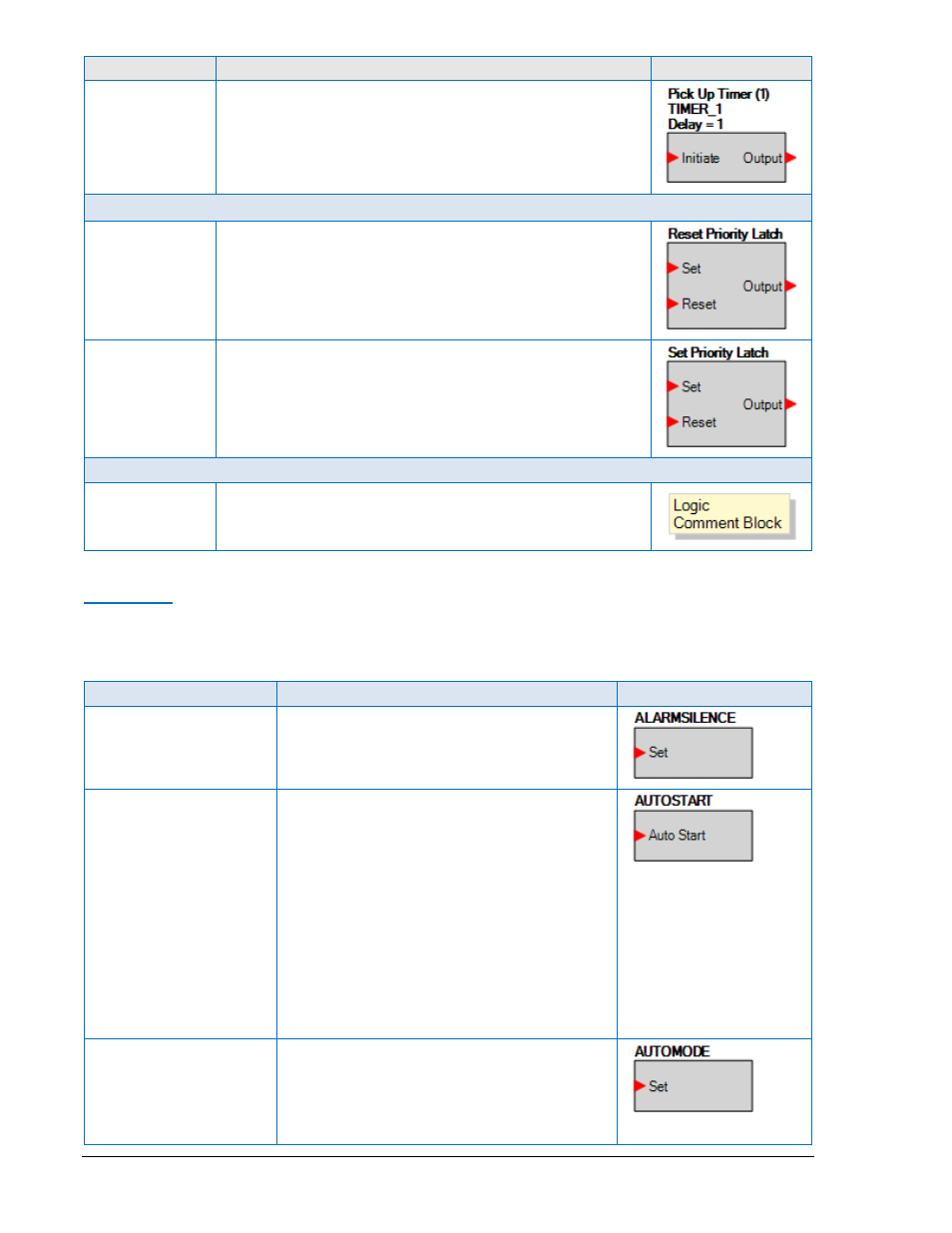

Имена
Описания
Символ
Таймер
срабатывания
Применяется в логике для задания выдержки времени на
замыкание.
Для получения большей информации, смотрите
Программирование BESTlogicPlus, Таймеры срабатывания и
размыкания, далее в этом разделе.
Защелки
Защелка с
приоритетным
сбросом
Если на входе защелки появляется сигнал, а на входе сброса
(Reset
) сигнала нет, то защелка сработает (ON). Если на вход
сброса подать сигнал, а на входе установки сигнала не будет,
то защелка сбросится (OFF). Если на оба входа подать сигнал,
то защелка будет в сброшенном состоянии (OFF), т.к. вход
сброса имеет приоритет.
Защелка с
приоритетной
установкой
Если на входе защелки появляется сигнал, а на входе сброса
(Reset
) сигнала нет, то защелка сработает (ON). Если на вход
сброса подать сигнал, а на входе установки сигнала не будет,
то защелка сбросится (OFF). Если на оба входа подать сигнал,
то защелка будет в сработанном состоянии (ON), т.к. вход
установки имеет приоритет.
Прочее
Блок
комментария
Ввод комментария пользователем.
Элементы
В таблице 5-3приводятся имена и описания элементов группы Элементы.
Таблица 5-3. Группа элементов, имена и описания
Имя
Описание
Символ
ALARMSILENCE
Пока ИСТИНА, сигнал тревоги будет выключен.
Сигнал можно выключить с помощью кнопки на
IEM-2020.
AUTOSTART
Если логический элемент в состоянии TRUE,
IEM-2020
в режиме АВТО (AUTO), то двигатель
будет в работе. Данный сигнал может
использоваться на входе программируемой
функции Автопуска (Auto Start), если необходимо
сгенерировать сигнал Автопуска (Auto Start), как
комбинацию программной логики и физического
сигнала на входе. Если любой из сигналов:
логический элемент Автопуска (Auto Start) или
контакт назначенный функции Автопуска
ИСТИНА, и IEM находится в режиме АВТО
(AUTO),
то двигатель будет в работе. Если оба
сигнала ЛОЖЬ и IEM находится в режиме АВТО
(AUTO),
то двигатель перейдет в режим
охлаждения с последующим остановом.
AUTOMODE
Если на входе элемента ИСТИНА, и IEM-2020 в
режиме ОТКЛ (OFF), то IEM-2020 будет
переходить в режим (АВТО) AUTO. Данный вход
является импульсным. Нет необходимости
постоянно подавать сигнал после выбора
необходимого режима.
