Удаленные входы rtd, Удаленные входы rtd -44 – Инструкция по эксплуатации Basler Electric IEM-2020
Страница 130
4-44
IEM-2020
Программное обеспечение BESTCOMSPlus
9441073990 Rev B1

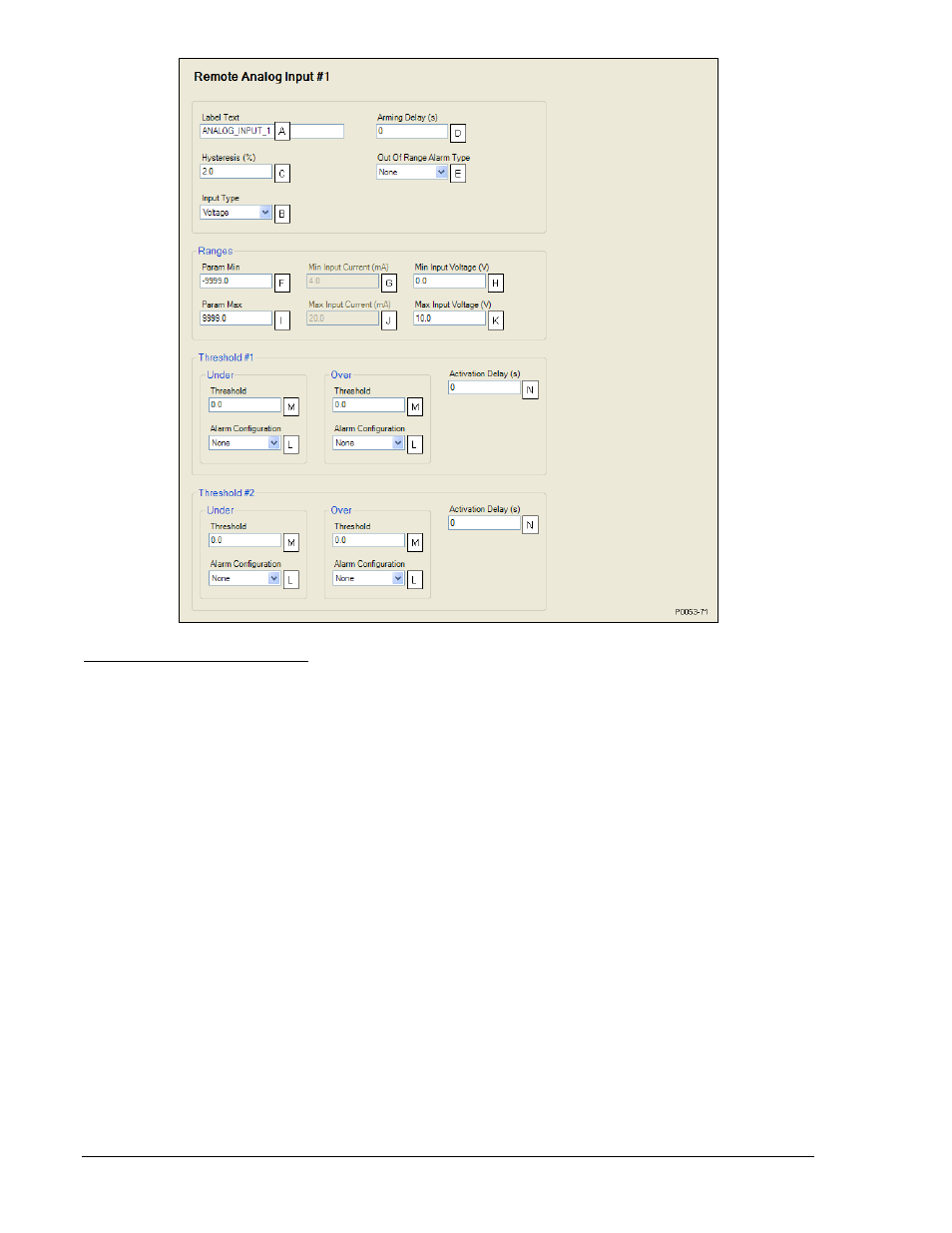

Рисунок 4-39. Установки удаленных аналоговых входов
A
LabelText:
цифробуквенная строка с максимальной длинной 16 символов.
B
InputType:
напряжение или ток.
C
Hysteresis:
настраивается от 0 до 100% с шагом 0.1%.
D
ArmingDelay:
настраивается от 0 до 300 секунд с шагом 1 секунда.
E
ParamMin: –
9999.0 до +9999.0 с шагом 0.1.
F
ParamMin: –
9999.0 до +9999.0 с шагом 0.1.
G
MinInputCurrent:
регулируется от 4 до 20 мА с шагом 0,1 мА.
H
MinInputVoltage:
регулируется от 0 до 10 вольт с шагом 0,1 вольт.
I
ParmMax: –
9999.0 до +9999.0 с шагом 0.1.
J
MaxInputCurrent:
регулируется от 4 до 20 мА с шагом 0,1 мА.
K
MaxInputVoltage:
регулируется от 0 до 10 вольт с шагом 0,1 вольт.
L
AlarmConfiguration:
нет, авария, предупреждение, состояние.
M
Threshold: –
9999.0 до +9999.0 с шагом 0.1.
N
ActivationDelay:
настраивается от 0 до 300 секунд с шагом 1 секунда.
Удаленные входы RTD
Опциональный AEM-2020 (модуль расширения аналоговых входов-выходов) обеспечивает 8 RTD
входов. для более легкой идентификации, аналоговым входам может назначаться имя (name
A
).
Выберите величину гистерезиса (hysteresis
B
) и тип RTD (type
C
). Контроль входов RTD
производится постоянно, и их состояние отображается на соответствующем экране измерения.
Настраиваемая пользователем выдержка времени (armingdelay
D
) позволяет сконфигурировать
аналоговый вход для контроля величины одним из двух способов.
1) Если выдержка времени установлена в ноль, то контроль порогового значения будет
производиться постоянно, несмотря на то, работает двигатель или нет.
