Инструкция по эксплуатации Basler Electric IEM-2020
Страница 242
7-24
Установка IEM-2020
9441073990 Rev B1
e.
Задержка включения (Activation Delay)
–
Данная настройка определяет промежуток
времени, между тем, как пороговое значение 1 (Threshold 1) примет значение ИСТИНА,
и временем срабатывания сигнала тревоги или предупредительного сигнала. Это
время одинаково как для опции Over Threshold 1( Выше порога 1 ), так и для значения
Under Threshold
1(Ниже порога).
13.
Порог 2 (Threshold 2)
a.
Ниже порога (Under Threshold)
–
Устанавливает минимальное значение сигнала, ниже
которого срабатывают: сигнал статуса(Status), сигнал тревоги (Alarm,) или
предупредительный сигнал (Pre-Alarm).
b.
Настройка сигнала ниже порога 1(Under Threshold Alarm Configuration)
–
Для
бездействия выберите None (Отсутствует), Status Only (Только статус) для
наблюдением за уменьшением порогового значения в программируемой логике
BESTLogicPlus,
Pre-Alarm
(Предупредительный
сигнал)
для
активации
предупредительного сигнала или Alarm (Сигнал тревоги)oдля активации сирены
тревоги.
c.
Выше порога (Over Threshold)
-
Устанавливает максимальное значение сигнала, выше
которого срабатывают: сигнал статуса(Status), сигнал тревоги (Alarm,) или
предупредительный сигнал (Pre-Alarm).
d. Over Threshold Alarm Configuration
-
Для бездействия выберите None (Отсутствует),
Status Only
(Только статус) для наблюдением за увеличением порогового значения в
программируемой логике BESTLogicPlus, Pre-Alarm (Предупредительный сигнал) для
активации предупредительного сигнала или Alarm (Сигнал тревоги oдля активации
сирены тревоги.
e.
Задержка включения (Activation Delay)
–
Данная настройка определяет промежуток
времени, между тем, как пороговое значение 1 (Threshold 1) примет значение ИСТИНА,
и временем срабатывания сигнала тревоги или предупредительного сигнала. Это
время одинаково как для опции Over Threshold 2 (Выше порога 2), так и для значения
Under Threshold
2 (Ниже порога).
Настройка удаленных RTD входов на AEM-2020 (Рисунок 7-25)
Большинство настроек RTD входов схожи с настройками удаленных аналоговых входов..

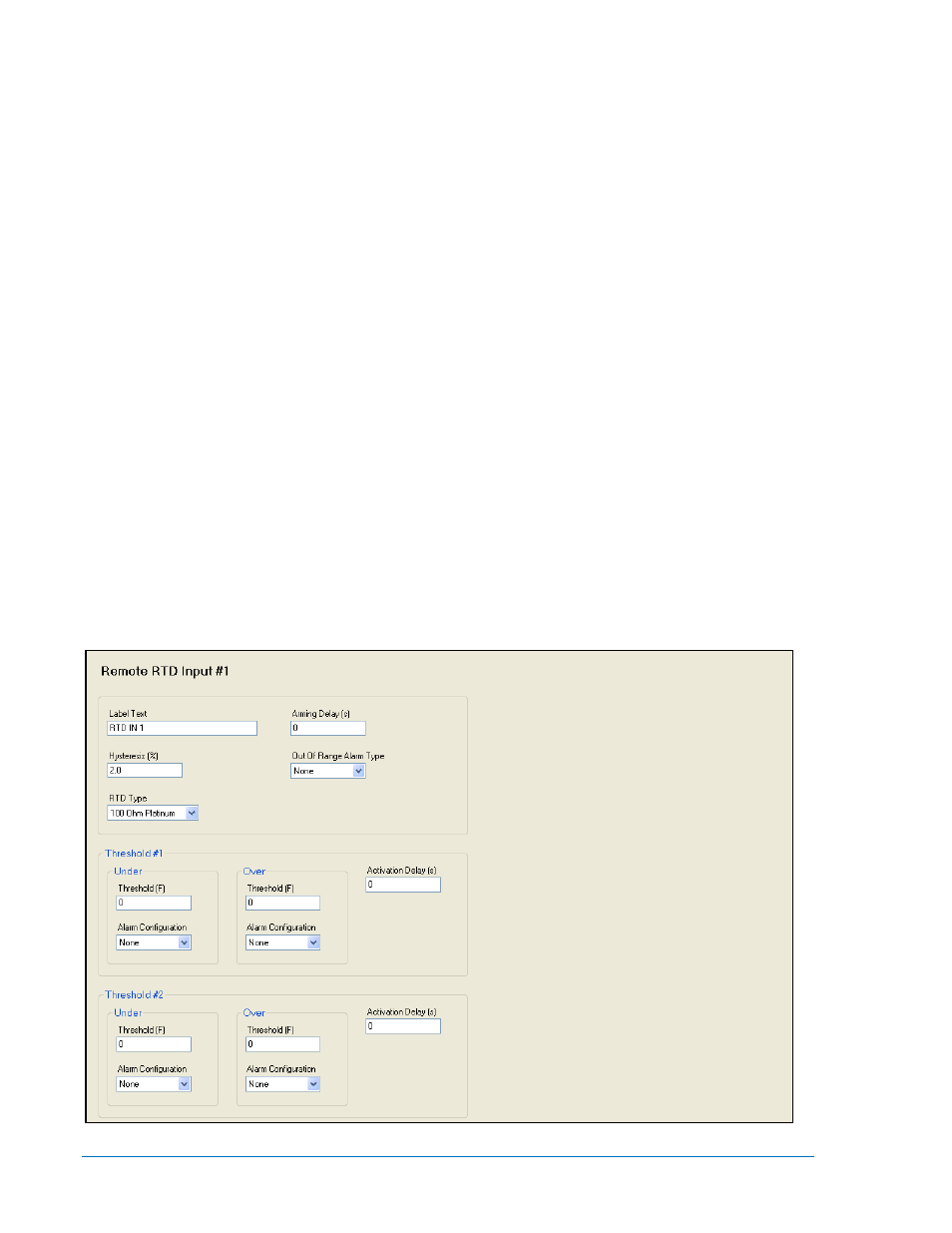

Рисунок 7-25. Программируемые входы. Меню настройки удаленных RTD-входов
