Страница 210: Таблица 6-10. клеммы интерфейса rdp-110 -8
6-8
Установка IEM-2020
9441073990 Rev B1

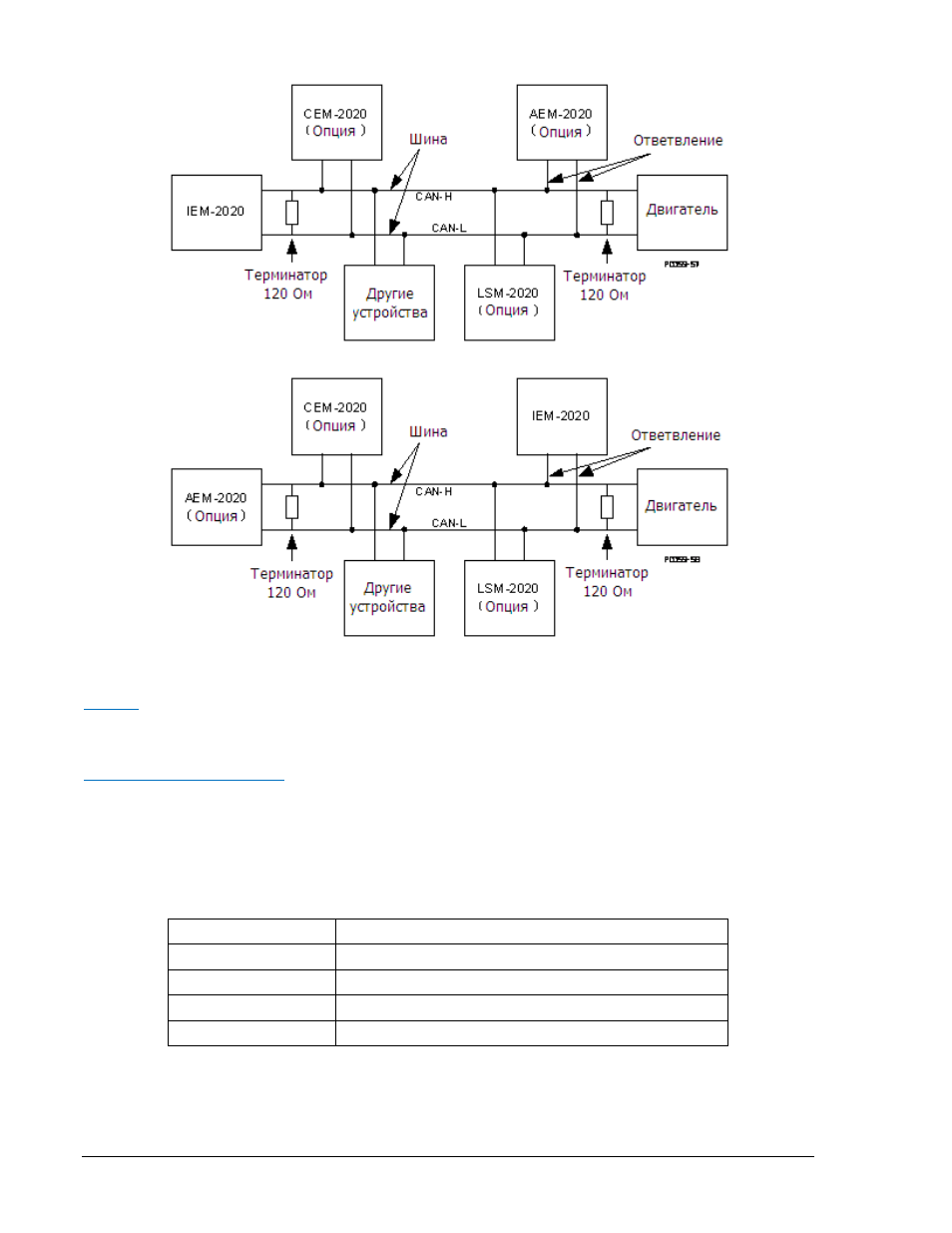

Рисунок 6-5. Интерфейс CANbus с IEM-2020 в качестве оконечного устройства на шине
Рисунок 6-6. Интерфейс CANbus с опциональным AEM-2020 в качестве оконечного устройства
на шине
Модем
IEM-2020
с номером исполнения xxxxxMxxx имеют встроенный модем. IEM-2020 соединяется с
обычной телефонной сетью посредством разъема USOC RJ-11C.
Присоединение RDP-110
Для соединения с удаленной панелью RDP-110 предусмотрены клеммы. Эти клеммы
обеспечивают панели оперативное питание и осуществляют коммуникации между IEM-2020 и
RDP-110.
Для соединения рекомендуется использовать экранированную витую пару.
Клеммы для соединения IEM-2020 и RDP-110 показаны в таблице 6-9.
Таблица 6-10. Клеммы интерфейса RDP-110
Клемма
Connects To:
4 (RDP BATT+)
RDP-110
Клемма 12/24
5 (RDP BATT–)
RDP-110
Клемма DC COM
6 (RDP TXD–)
RDP-110
Клемма 485–
7 (RDP TXD+)
RDP-110
Клемма 485+
