4-78
IEM-2020
Программное обеспечение BESTCOMSPlus
9441073990 Rev B1
Конфигурируемая защита
Этот экран индицирует состояние конфигурируемой защиты. Кроме того, на экране выводится
предупредительная и аварийная сигнализация конфигурируемых защит. Состояние ИСТИНА, если
светодиод красный. Смотрите рисунок 4-76.

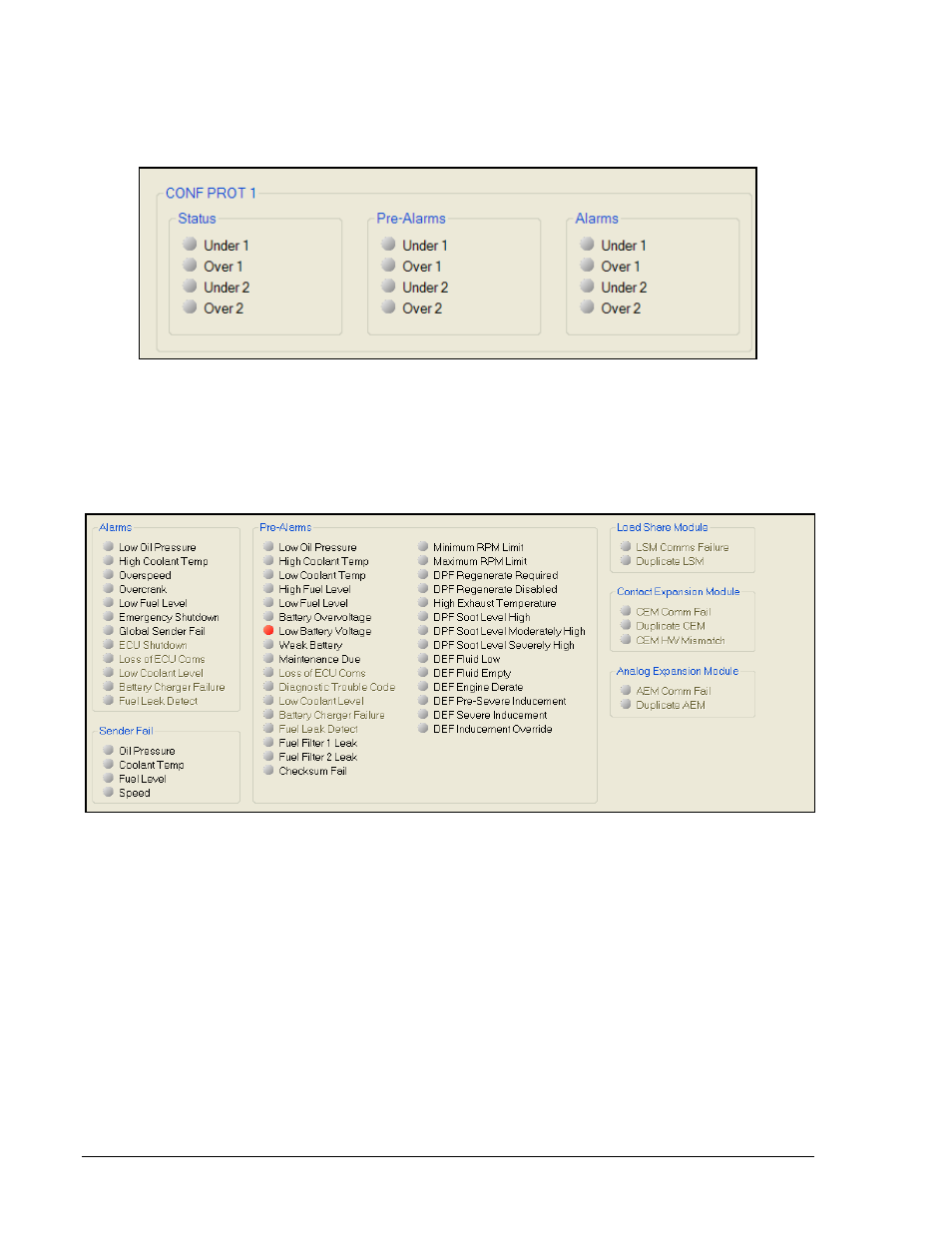

Рисунок 4-76. Измерения, Конфигурируемая защита
Сигнализация
Этот экран индицирует состояние аварийной, предупредительной сигнализации и неисправности
датчика. Состояние ИСТИНА соответствует красному светодиоду. Сигнализация сбрасывается,
когда IEM-2020 переходит в режим Off. Смотрите рисунок 4-77.
Рисунок 4-77. Измерения, Сигнализация
Журнал событий
Журнал событий обеспечивает запись хронологии возникновения событий IEM-2020. Они
сохраняются в энергонезависимой памяти, поэтому не зависят от пропажи питания. Журнал
событий сохраняет системные события в энергонезависимой памяти. Журнал сохраняет 30
событий, каждому событию сопоставляется временная отметка первого и последнего
возникновения, а также количество возникновений. Дополнительно, каждая запись содержит
подробную информацию о времени, дате и часах двигателя для последних 30 возникновений
события. Подсчет числа возникновений останавливается на 99. Если возникает новое событие, то
оно записывается в память, а если память занята 30-ю событиями, то перезаписывается первое
событие. Таким образом, журнал хранит 30 событий с возможностью возникновения каждого
события до 99 раз, то есть журнал может хранить около 3 000 специфических событий в памяти
IEM-
2020. Детальная информация по каждому событию имеется на 30 возникновений и 30 типов
событий, таким образом, время, дата и часы двигателя сохраняются для 900 специфических
событий в журнале.
