Страница 128
4-42
IEM-2020
Программное обеспечение BESTCOMSPlus
9441073990 Rev B1

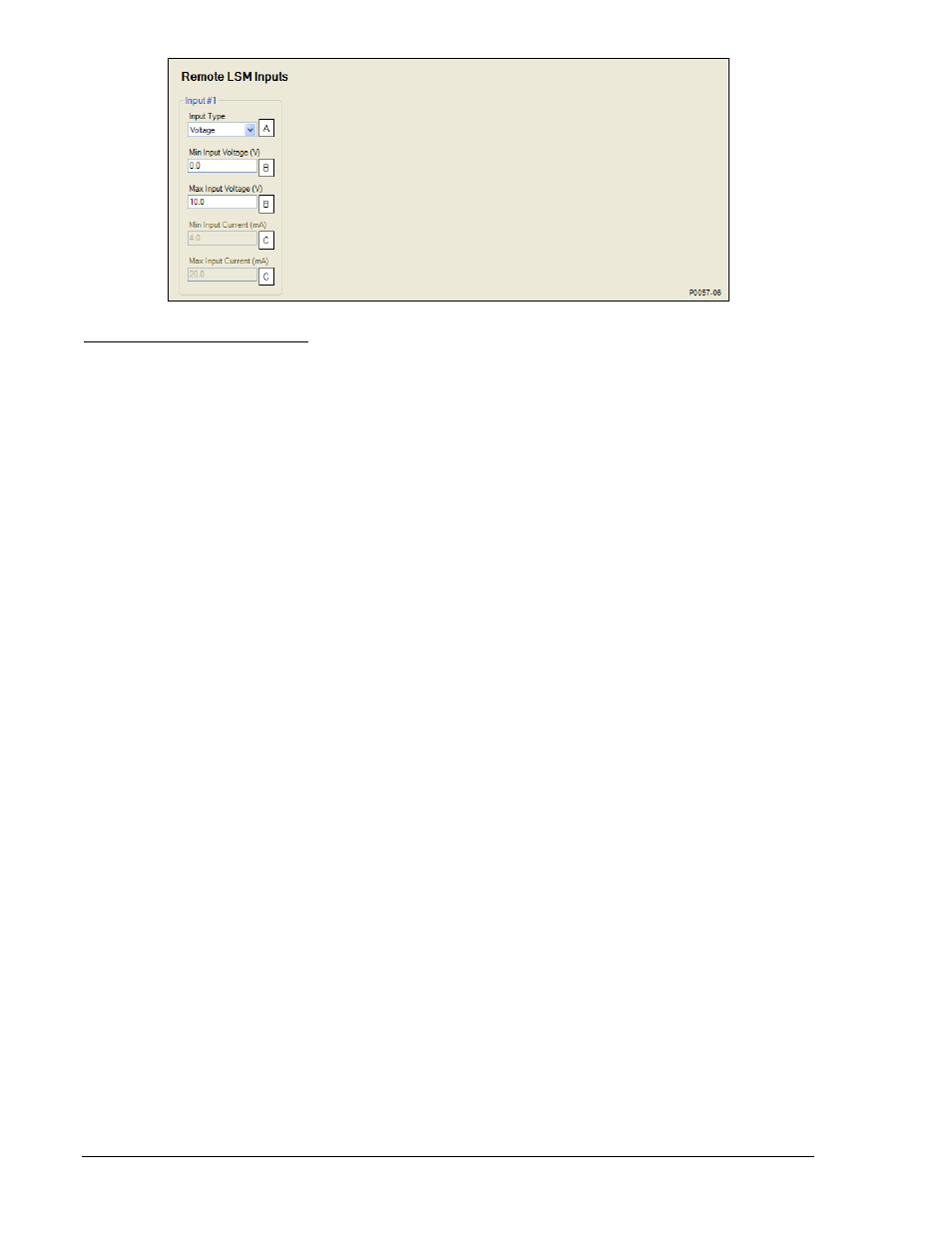

Рисунок 4-37. Установки удаленных входов LSM
A
InputType:
напряжение или ток.
B
ParamMin:
Допустимый ряд значений от –999999,00 до +999999,00 с шагом 0,01
C
MinInputVoltage:
Принимает значения от 0 до 10 В с шагом 1 В.
D
MinInputCurrent:
Принимает значения от 4 до 20 мА с шагом 0,1 мА
E
ParmMax:
Допустимый ряд значений от –999999,00 до +999999,00 с шагом 0,01
F
MaxInputVoltage:
Принимает значения от 0 до 10 В с шагом 1 В.
G
MaxInputCurrent:
Принимает значения от 4 до 20 мА с шагом 0,1 мА.
Удаленные контактные входы
Опциональный CEM-2020 (модуль расширения дискретных входов-выходов)оснащен 10
контактными входами. Каждый из 10 контактных входов может индивидуально конфигурироваться
для управления аварийной и предупредительной сигнализацией (alarm
A
) путем замыкания
контакта на входе. Регулируемая пользователем выдержка времени (delay
B
) может быть задана
для задержки распознавания сработанного в состоянии контакта. По умолчанию все входы
сконфигурированы так, что они не воздействуют на аварийную или предупредительную
сигнализацию.
для более легкой идентификации контактных входов, каждому входу может быть назначено имя
(name
C
).
Состояние контактов может распознаваться (recognized
D
) всегда или только при работающем
двигателе.
Удаленные контактные входы используются в BESTLogicPlus путем выбора их из ветви I/O в
BESTLogicPlus.
для получения более детальной информации смотрите 5-й раздел,
Программируемая логика BESTLogicPlus .
Состояние удаленных контактных входов можно просматривать из ВESTLogicPlus, если
конфигурация сигнализации (AlarmConfiguration) выбрана “None” («Нет»).
Установки удаленных контактных входов BESTCOMSPlus (IEM-2020, программные входы,
удаленные контактные входы) представлены на рисунке 4-38.
