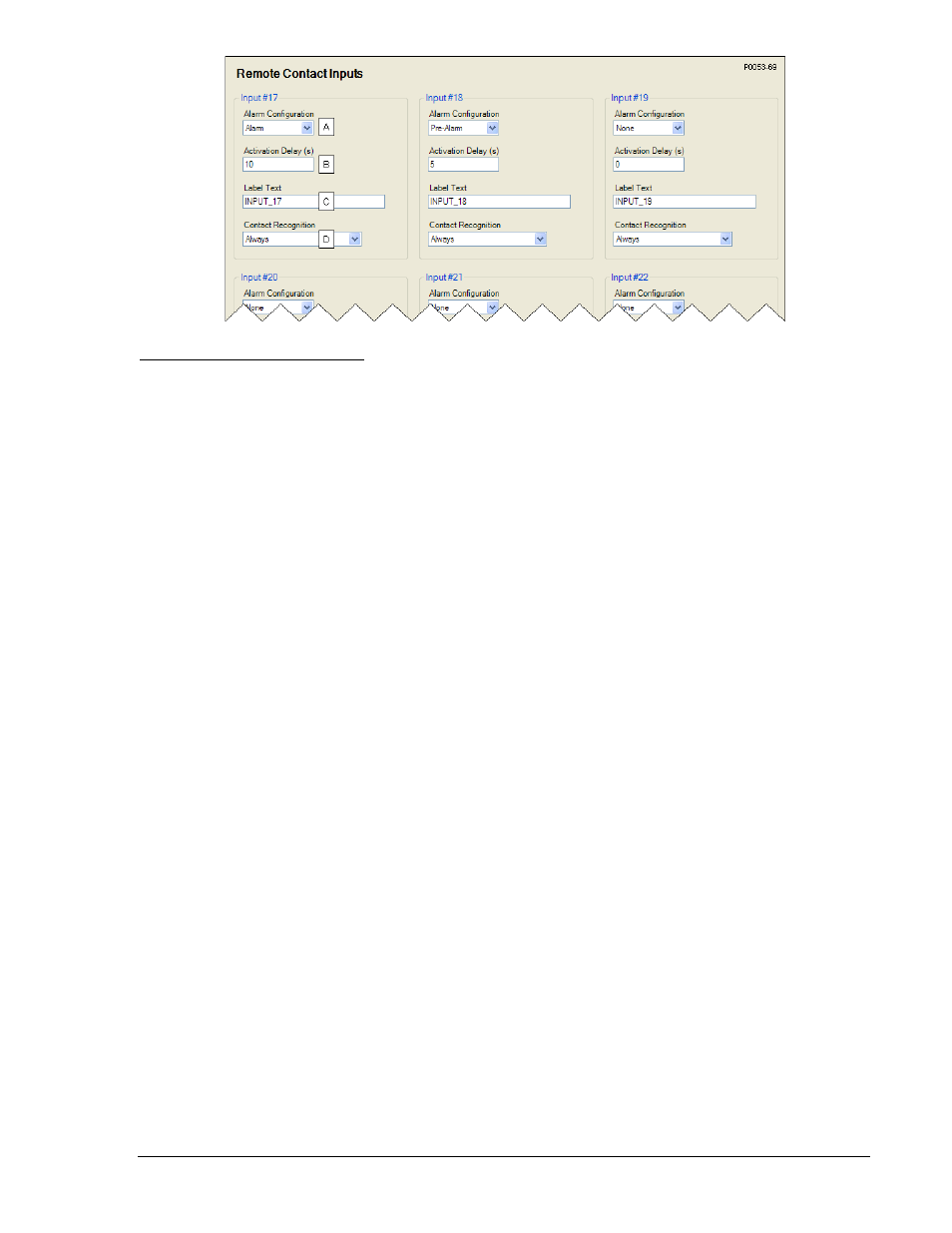

Рисунок 4-38. Установки удаленных контактных входов
A
AlarmConfiguration:
нет, авария, предупреждение.
B
ActivationDelay:
регулируется от 0 до 300 с шагом 1 секунда.
C
LabelText:
цифробуквенная строка с максимальной длинной 16 символов.
D
ContactRecognition:
всегда или только при работе двигателя.
Удаленные аналоговые входы
Опциональный AEM-2020 (модуль расширения аналоговых входов-выходов) обеспечивает 8
аналоговых входов для более легкой идентификации, аналоговым входам может назначаться имя
(name
A
).
Выберите тип входа (type
B
) и величинугистерезиса (hysteresis
C
).
Контроль аналоговых входов
производится постоянно, и их состояние отображается на соответствующем экране измерения.
Настраиваемая пользователем выдержка времени(armingdelay
D
) позволяет сконфигурировать
аналоговый вход для контроля величины одним из двух способов.
1)
Если выдержка времени установлена в ноль, то контроль порогового значения будет
производиться постоянно, несмотря на то, работает двигатель или нет.
2)
Если для выдержки указано не нулевое значение, то мониторинг порогового значения не будет
производиться при не работающем или запускаемом двигателе. Контроль порогового значения
начинается после истечение выдержки времени, отсчет которой начинается после завершения
запуска двигателя.
При включенной функции сигнализации выхода за допустимые пределы (outofrangealarm
E
)
пользователь оповещается о поврежденном или оборванном датчике.
Диапазоны могут быть выставлены для выбранного датчика.Параметр минимума (Min
F
)
соотносится с минимумом токового входа (MinInputCurrent
G
)
или минимумом входа напряжения
(MinInputVoltage
H
)
и параметр максимума (ParamMax
I
)соотносится с максимумом токового входа
(MaxInputCurrent
J
) или максимумом входа напряжения(MaxInputVoltage
K
).
Каждый аналоговый вход может индивидуально конфигурироваться для управления аварийной и
предупредительной сигнализацией или только состоянием (statusonly
L
), при понижении сигнала
ниже уровня уставки(threshold
M
).
Выдержка времени активации(activationdelay
N
)создает задержку
срабатывания сигнализации после достижения уставки.
Удаленные аналоговые входы используются в BESTLogicPlus путем выбора их из ветви I/O в
BESTLogicPlus
для получения более детальной информации смотрите 5-й раздел,
Программируемая логика BESTLogicPlus .
Состояние удаленных аналоговые входов можно просматривать из ВESTLogicPlus, если
конфигурация сигнализации (AlarmConfiguration) выбрана “None” («Нет»).
Установки удаленных аналоговыхвходов BESTCOMSPlus (IEM-2020, программные входы,
удаленные аналоговые входы) представлены на рисунке 4-39. На рисунке показан удаленный
аналоговый вход #1.
