Basler Electric IEM-2020 - Инструкция (Страница 229)

9441073990 Rev B1
Установка IEM-2020
7-11

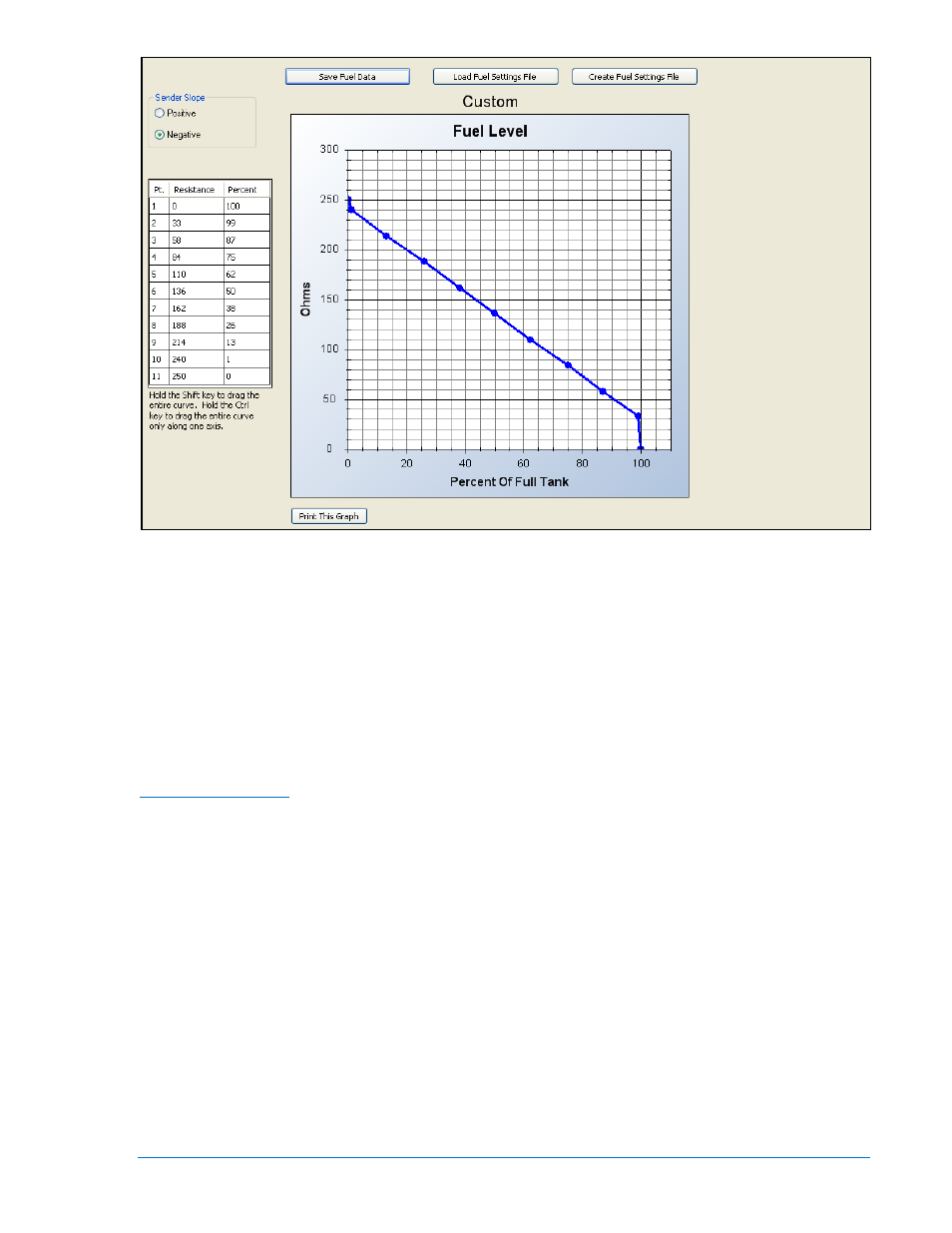

Рисунок 7-14. Программируемые регистры, Меню параметров уровня топлива
Описанные выше параметры являются первостепенной важности в первоначальной настройке
IEM-2020.
Первоначальная установка (Дополнительные параметры)
В данном параграфе приведены настройки параметров, которые не являются обязательными, но
могут быть установлены в качестве дополнительных для более детальной настройки IEM-2020.
Далее будут приведены только некоторые параметры. Опытные пользователи могут детально
настроить IEM-2020 через программируемую логику BESTLogicPlus, настраиваемые входы, защиту
, настраиваемые элементы и многие другие приложения.
The
Данные перечисляются в соответствии с Explorer BESTCOMSPlus. Данные параметры также
могут быть установлены через передний экран IEM-2020.
Общие настройки
Передняя панель ЧМИ (Рисунок 7-15)
1.
Контрастность ЖКИ (LCD Contrast)
–
Данная настройка меняет контраст ЖКИ-монитора.
2.
Спящий режим передней панели (Front Panel Sleep Mode)
–
Если спящий режим активен, то
ЖКИ-монитор и диоды отключаются спустя 15 минут неактивного состояния, что экономит
заряд аккумулятора.
3.
Выбор языка (Language Selection)
–
Данная настройка позволяет определить требуемый язык.
4.
Прокрутка экранов (Scrolling Screens) –Настройка прокрутки экранов не доступна на передней
панели. Если необходимо изменить настройки экрана по умолчанию, то можно настроить
функцию прокрутки экрана и выбрать те параметры, которые будут отображаться на ЖКИ-
мониторе. Настройка производится в меню Configurable HMI Summary Settings (Основные
настройки конфигурируемой ЧМИ)
a.
Выберите меню Configurable HMI Summary.
b.
Установите опцию Scrolling Screen Enable (Включение прокрутки) на Enable
(Активировать).
c.
Выберите Scrolling Screen Scroll Delay (Задержка прокрутки ).
