9441073990 Rev B1 IEM-2020
Человеко-машинный интерфейс
2-3
Вход в систему и уровень доступа
Вход в систему
Для входа в систему, необходимо зайти на экран УСТАНОВКИ (SETTINGS), ВВОД ПАРОЛЯ
(ENTER PASSWORD)
и нажать кнопку Редактирование (Edit). Используя кнопки Вверх/Вниз
(Up/Down)
можно набрать необходимую комбинацию символов. Используя кнопки (Влево/Вправо)
Left/Right
можно переходить на новый регистр символа. После того как пароль введен необходимо
нажать кнопку Редактирование (Edit). В меню УСТАНОВКИ (SETTINGS) появится пункт (ВЫХОД)
LOGOUT.
Для выхода, необходимо перейти к пункту УСТАНОВКИ (SETTINGS), ВЫХОД (LOGOUT)
и нажать кнопку Редактирование (Edit). Пункт ВЫХОД (LOGOUT) исчезнет из меню УСТАНОВКИ
(SETTINGS).
Уровень доступа
Если активно одно из соединений: модем или USB порт, на дисплее будет отображаться надпись
УДАЛЕННОЕ ПОДКЛЮЧЕНИЕ (REMOTE COMMS), ПЕРЕДНЯЯ ПАНЕЛЬ ТОЛЬКО ДЛЯ ЧТЕНИЯ
(FRONT PANEL IS READ ONLY).
Надписи информируют пользователя о том, что панель
используется только для отображения измеренных величин и настроек. Удаленный доступ должен
быть закрыт, перед тем как производить изменение настроек с панели.
Сводный экран и настройка измерений
Сводный экран может быть настроен для стандартного отображения и прокрутки. Для настройки
сводного экрана необходимо зайти в меню УСТАНОВКИ (SETTINGS), ОБЩИЕ НАСТРОЙКИ
(GENERAL SETTINGS
), ЧМИ ПЕРЕДНЕЙ ПАНЕЛИ (FRONT PANEL HMI)
Если выбраны стандартные настройки, отображается следующее меню: МАСЛО (OIL), ТОПЛИВО
(FUEL),
ТЕМПЕРАТУРА (TEMP),БАТАРЕЯ (BATT), ЧАСТОТА ПРОКРУТКИ (RPM). Сводный экран
также отображает заданные параметры с определенной частотой прокрутки (PRM TOG DELAY),
настраиваемой пользователем. См рис 2-2. Чтобы включить данные функции, выберите меню
SETTINGS, GENERAL SETTINGS, FRONT PANEL HMI, OVERVIEW PRM SELECT.
Следующие
величины могут быть выбраны для сводного экрана:
•
ENGINE STATUS(
состояние двигателя)
•
RUN HRS(
время работы)
•
ALG VOLT(
аналоговый вход напряжения)
•
ALG CUR(
аналоговый вход тока)
•
RPM SETPT(
задание скорости)
•
PARAM SETPT(
установка параметров)
•
RPM SRC
•
COOLANT LEVL(
уровень охладителя)
•
ALG IN X (X = 1 to 8) (
с AEM-2020)
•
RTD IN X (X = 1 to 8) (
с AEM-2020)
•
THRM CPL X (X = 1 to 2) (
с AEM-2020)
•
FUEL DELV P
•
INJ RAIL RPS
•
TOTAL FUEL USED(
расход топлива)
•
FUEL TEMP(
температура топлива)
•
ENG OIL TEMP
9температура масла)
•
ENG INTCLR TEMP
•
COOLANT PRESS(
давление охладителя)
•
FUEL RATE(
уровень топлива)
•
BOOST PRESS(
давление наддува)
•
INTAK MNFLD TEMP
•
CHRG AIR TMP(
температура воздуха)

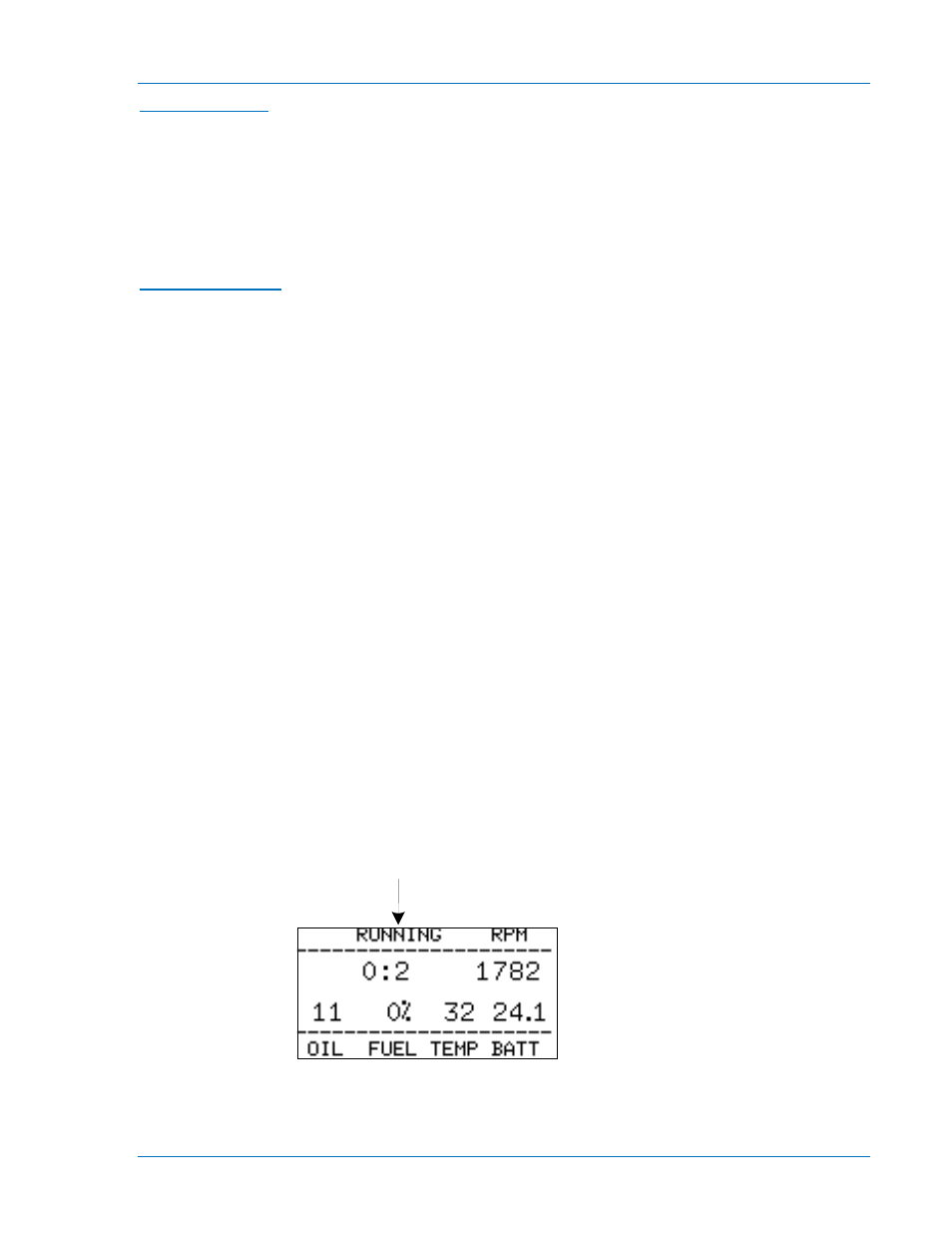

Рисунок 2-2. Стандартный режим (показан с включенной функцией ENGINE STATUS)
Если сводный экран настроен для прокрутки, то можно определить тип отображаемых на дисплее
измеренных величин. На экране может быть отображено до 20-ти величин, которые
P
0
0
6
6 -
6
0
Необходимые параметры
отображаются здесь
