2-4 IEM-2020
Человеко-машинный интерфейс
9441073990 Rev B1
прокручиваются с заданной выдержкой времени. и отредактировать СВОДНЫЙ ЭКРАН
(SUMMARY VIEW).
Выдержку времени можно изменить, редактируя ВЫДЕРЖКУ ПРОКРУТКИ
(SCROLL DELAY).
См рис 2-3
Для выбора прокручиваемых величин, необходимо зайти в пункт меню УСТАНОВКИ (SETTINGS),
ОБЩИЕ НАСТРОЙКИ (GENERAL SETTINGS), ЧМИ ПЕРЕДНЕЙ ПАНЕЛИ (FRONT PANEL HMI) и
отредактировать НАСТРОЙКА ИЗМЕРЕНИЙ (CONFIGURABLE METERING). Следующие величины
могут быть выбраны для сводного экрана:
•
NONE (
удаляет весь список прокрутки)
•
BLANK (
очищает одну линию
•
OIL P(
давление масла)
•
TEMP(
температура)
•
BATT V(
напряжение батареи)
•
RPM(
скорость)
•
FUEL(
топливо)
•
RUN HRS(
время работы)
•
ALG IN X (X = 1 to 8) (
с AEM-2020)
•
RTD IN X (X = 1 to 8) (
с AEM-2020)
•
THRM CPL X (X = 1 to 2) (
с AEM-2020)
•
FUEL DELV P
•
INJ RAIL PRS
•
TOTAL FUEL USED(
расход топлива)
•
FUEL TEMP(
температура топлива)
•
ENGINE OIL TEMP(
температура масла)
•
ENGINE INTCLR TEMP
(
температура охладителя)
•
COOLANT PRESS (
давление охладителя)
•
FUEL RATE(
уровень топлива)
•
BOOST PRESS(
давление наддува)
•
INTAK MNFLD TMP
•
CHRG AIR TMP(
температура воздуха)
•
ENGINE % LOAD(
загруженность двигателя)
•
RPM SRC
•
ALG VOLT(
аналоговый вход напряжения)
•
ALG CUR(
аналоговый вход тока)
•
PARAM SETPT(
установка параметров)
•
RPM SETPT(
задание скорости)

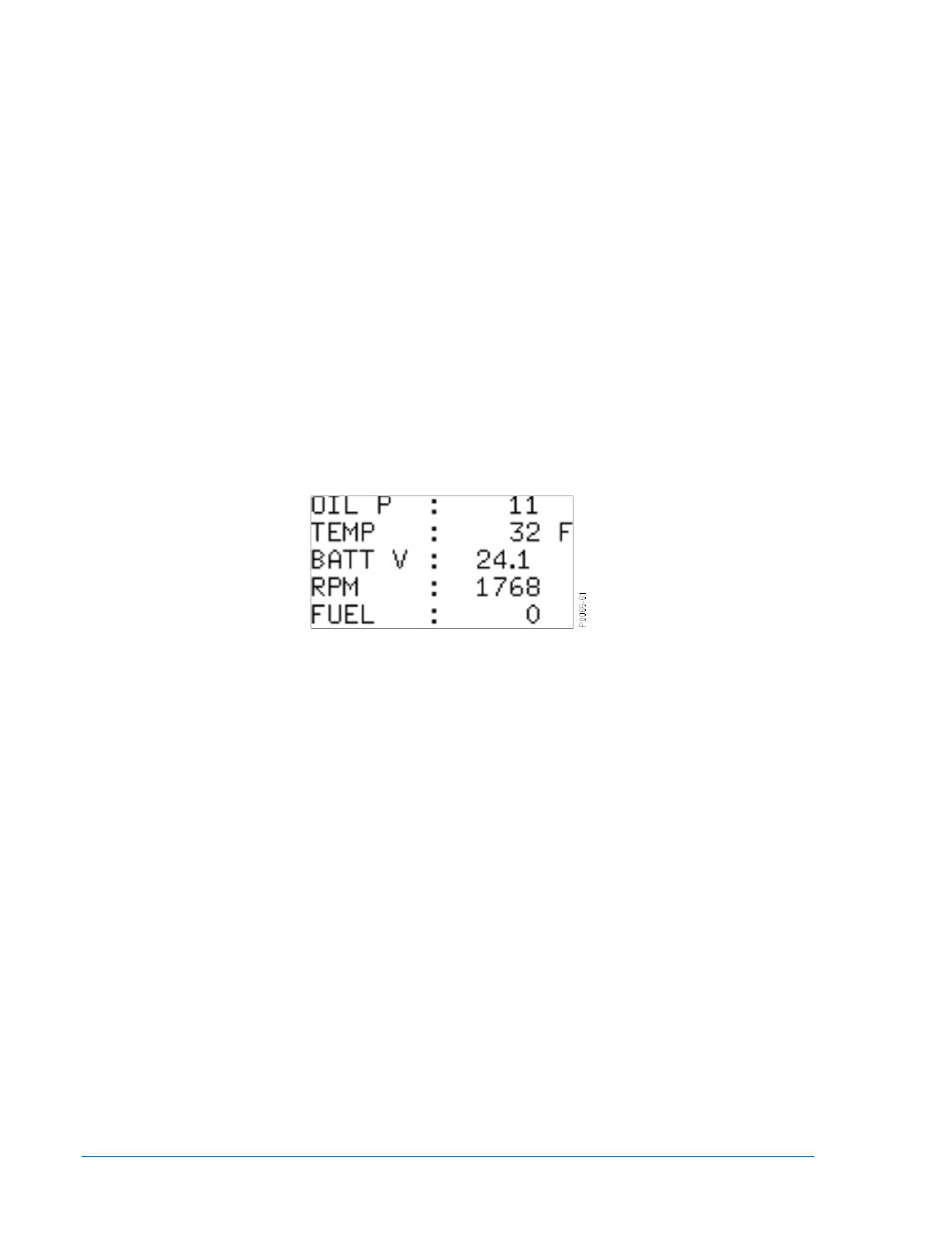

Рисунок 2-3. Режим прокрутки
Спящий режим
Спящий режим позволяет переводить модуль в энергосберегающий режим. Если IEM-2020
находится в отключенном состоянии или в автоматическом режиме (двигатель не работает), и
манипуляция кнопками не производится более 15 минут, то происходит отключение ЖКИ
подсветки и ЖКИ подогрева. Модуль IEM-2020 возвращается в нормальный режим при нажатии на
любую из кнопок панели или удаленном пуске двигателя посредством подачи сигнала на вход
Автопуск (Auto Start). При активной сигнализации IEM-2020 не переходит в спящий режим. Если
необходимо, спящий режим может быть отключен с помощью BESTCOMSPlus или передней
панели.
Изменение настроек
Для изменения настроек, необходимо перейти к параметру, который необходимо изменить и
нажать кнопку Редактирование (Edit). Если до этого не был выполнен вход в систему, будет
предложено ввести пароль. Необходимо использовать кнопки Вверх/Вниз (Up/Down) для
повышения или понижения значения. Повторное нажатие кнопки Редактирование (Edit) сохранит
изменения.
Структура меню передней панели
Начальным экраном на передней панели является СВОДНЫЙ ЭКРАН (SUMMARY SCREEN).
Нажав кнопку Вправо (Right) будет открыто ГЛАВНОЕ МЕНЮ (MAIN MENU), которое состоит из
экранов ИЗМЕРЕНИЕ (METERING) и УСТАНОВКИ (SETTINGS). На рисунке 2-2 представлена
ветвь подменю ИЗМЕРЕНИЕ (METERING). Подробное описание экрана ИЗМЕРЕНИЕ (METERING)
представлено после рисунка 2-2. На рисунке 2-3 представлена ветвь подменю УСТАНОВКИ
(SETTINGS).
Подробное описание экрана УСТАНОВКИ (SETTINGS) представлено на рис. 2-4.
