9441073990 Rev B1
IEM-2020
Общая информация
1-3
AEM-2020 (
МОДУЛЬ РАСШИРЕНИЯ АНАЛОГОВЫХ ВХОДОВ-
ВЫХОДОВ)
Опциональный модуль AEM-2020 имеет 8 аналоговых входов, 8 температурных входов типа RTD,
2 температурных входа для подключения термопары, 4 аналоговых выхода. AEM-2020
подключается к IEM-2020 посредством интерфейса CAN bus. Смотрите 10-й раздел, AEM-2020
(
модуль расширения аналоговых входов-выходов), для получения более подробной информации.
CEM-2020 (
МОДУЛЬ РАСШИРЕНИЯ ДИСКРЕТНЫХ ВХОДОВ-
ВЫХОДОВ)
Опциональный модуль CEM-2020 имеет 10 дискретных входов и 18 (или 24) дискретных выходов
(
в зависимости от типа модуля). CEM-2020 подключается к IEM-2020 посредством интерфейса
CAN bus.
Смотрите 9-й раздел, CEM-2020 (Модуль расширения дискретных входов-выходов), для
получения более подробной информации.
LSM-2020 (
МОДУЛЬ РАСПРЕДЕЛЕНИЯ НАГРУЗКИ)
Опциональный модуль LSM-2020 включенный вместе с IEM-2020 позволяет подключиться к IEM-
2020 посредством Ethernet порта. Смотрите 8-й раздел, LSM-2020 (Модуль распределения
нагрузки), для получения более подробной информации.
МОДИФИКАЦИЯ
Номер модификации
Стандартная аббревиатура модели IEM-2020 дополняется номером модификации, которая
определяет электрические и функциональные особенности модуля. Номер модели с номером
модификации описывают опции, которыми обладает модуль. Рисунок 1- отображает диаграмму
модификации IEM-2020.

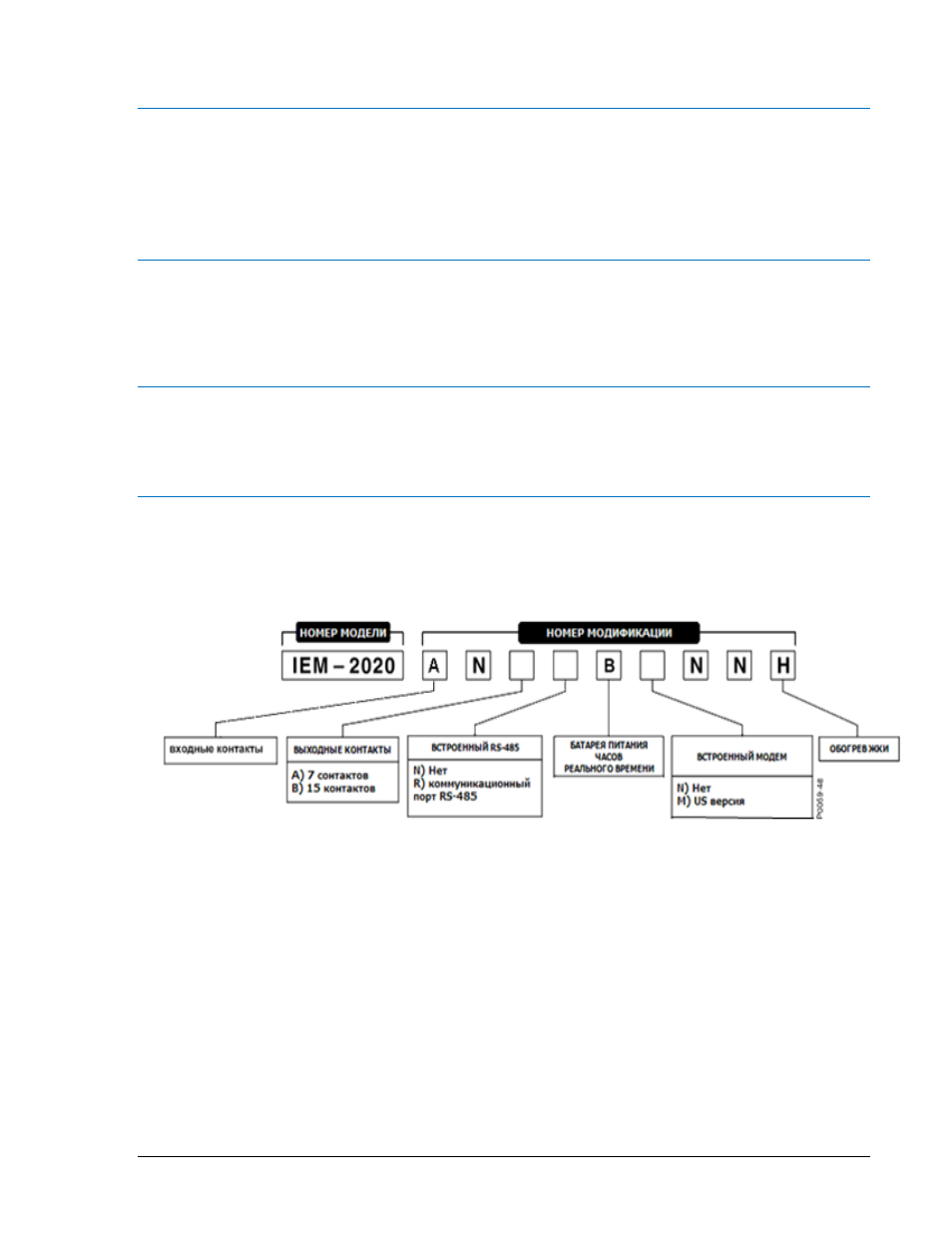

Рисунок 1-1. Диаграмма модификаций IEM-2020
Например, если IEM-2020 имеет номер модификации
АNBNBMNNH, то модуль обладает
следующими характеристиками.
А 1 входной контакт напряжения и 1 выходной контакт тока
B
3 выходных контакта с фиксированной функцией и 12 программируемых выходных контактов
N
Нет порта RS-485
B
Батарея питания часов реального времени при потере питания цепей управления
M
Встроенный модем — US версия
H
Обогрев ЖКИ
Предыдущие версии
В предыдущих версиях диаграммы модификации отсутствует блок входных контактов. На рис 1-2
представлена предыдущая версия диаграммы модификации IEM-2020
