Поддержание давления при пульсирующем режиме регулирования (Главная
логика, файл#4)
1.
Логический таймер Logic Timer 1 задает длительность цикла работы, когда требуется схема
работы AUTO STOP (АВТОСТОП).
2.
Логические таймеры 5 и 6 задают длительность импульса и паузы для выходов «больше» и
«меньше». В этой схеме используются импульсные выходы. Такие схемы используются,
когда постоянный сигнал управления вызывает слишком большую скорость срабатывания
регулирующей задвижки.
3.
Логический таймер Logic Timer 2 задает длительность звукового сигнала при запуске
двигателя.
4.
Конфигурируемый элемент защиты 1 (Configurable Protection Element 1), уровень 1
(Threshold
1) задает скорость двигателя при пуске из режима ожидания.
5.
Логический таймер Logic Timer 3 задает длительность процесса разогрева в шаге 4.
6.
Дискретный вход 5 (вход датчика низкого давления) и дискретный вход 6 (вход датчика
высокого давления) задают пределы давления, которые двигатель должен поддерживать в
нормальном режиме работы.
7.
Конфигурируемый элемент защиты 1 (Configurable Protection Element 1), уровень 1
(Threshold
1) задает скорость двигателя при переходе из режима ожидания к охлаждению.
8.
Логический таймер Logic Timer 4 задает длительность останова для шага 7.
После охлаждения, двигатель отключается и находится в ожидании следующего сигнала на
включение.
На рисунках B-10 - B-12 показаны логические схемы логики #4.

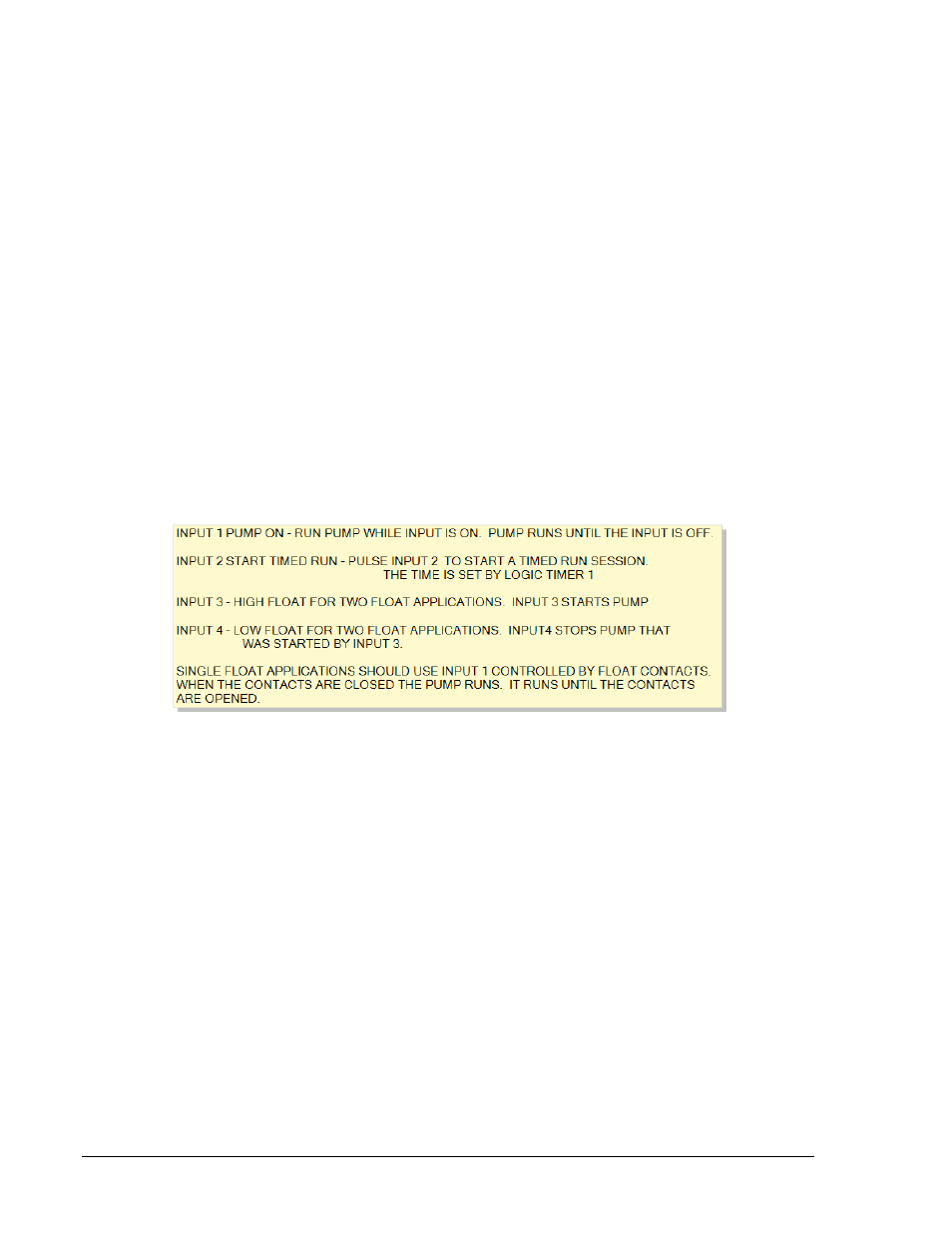

(Вход 1 – запуск. Пока есть сигнал на входе, установка в работе. Установка будет в работе до тех
пор, пока не исчезнет сигнал.
Вход 2 – запуск на временной интервал. Запуск производится импульсом по входу, останов по
истечении выдержки логического таймера 1.
Вход 3 – датчик высокого давления при двойном регулировании. Запуск установки по входу 3.
Вход 4 – датчик низкого давления при двойном регулировании. Останов, если запуск по входу 3.
При одиночном регулировании следует использовать вход 1 для подключения датчика давления.
Пока есть сигнал на входе, установка в работе. Установка будет в работе до тех пор, пока не
исчезнет сигнал.)
