Состояние ИСТИНА, если светодиод красный. Смотрите рисунок 4-66. На рисунке представлен
аналоговый вход #1.

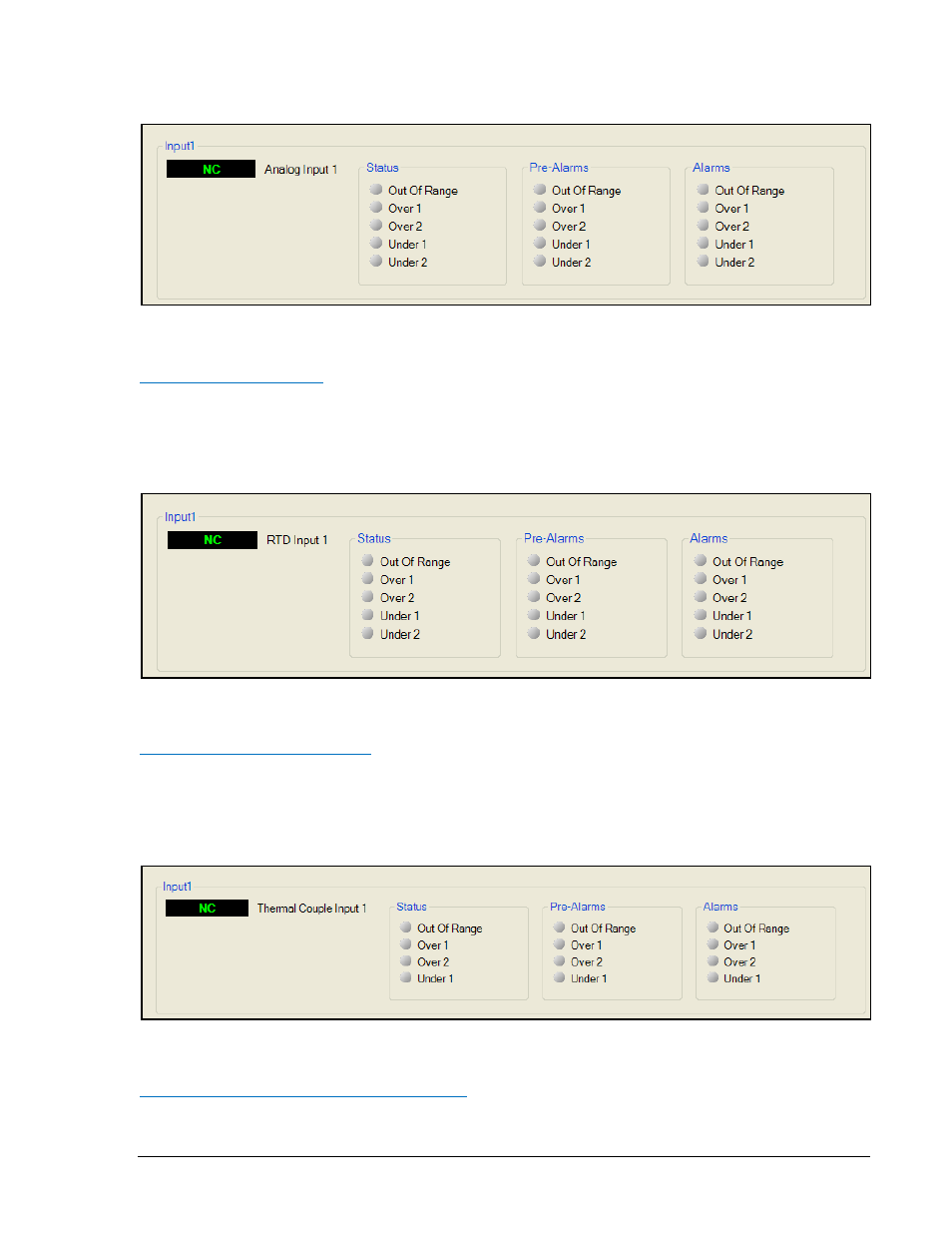

Рисунок 4-66. Измерения, Входы, Удаленные аналоговые входы
Удаленные RTD входы
При подключенном опциональном AEM -2020 (Модуль расширения аналоговых входов-выходов),
состояние удаленных RTD входов, аварийной и предупредительной сигнализации выводится на
экране. Состояние ИСТИНА, если светодиод красный. Смотрите рисунок 4-67. На рисунке
представлен аналоговый вход #1.
Рисунок 4-67. Измерения, Входы, Удаленные RTD входы
Удаленные входы термопар
При подключенном опциональном AEM -2020 (Модуль расширения аналоговых входов-выходов),
состояние удаленных входов термопар, аварийной и предупредительной сигнализации выводится
на экране. Состояние ИСТИНА, если светодиод красный. Смотрите рисунок 4-68. На рисунке
представлен аналоговый вход #1.
Рисунок 4-68. Измерения, Входы, Удаленные входы термопар
Значения удаленных аналоговых входов
При подключенном опциональном AEM-2020 (Модуль расширения аналоговых входов-выходов),
значения отмасштабированных аналоговых входов, измеренные аналоговые значения, значения
