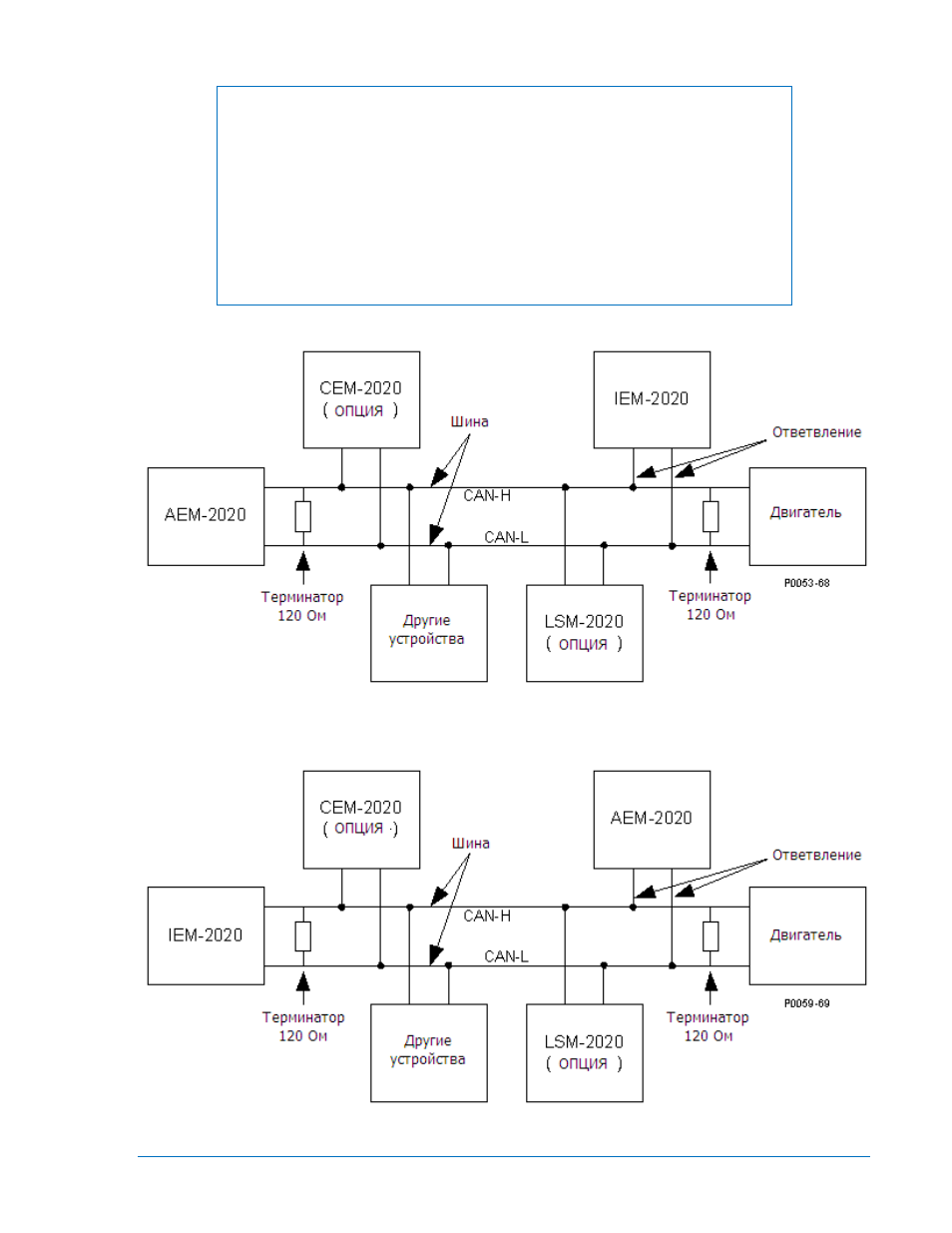

Рисунок 11-7. Интерфейс CANbus с AEM-2020 в качестве оконечного устройства на шине
Рисунок 11-8. Интерфейс CANbus с IEM -2020 в качестве оконечного устройства на шине
ПРИМЕЧАНИЯ
1.)
Если AEM-2020 является оконечным устройством на шине J1939, то
параллельно выводам P1-LO (CANL) and P1-HI (CANH) должен быть
подключен резистор 120 Ом, 0,5 Вт.
2.)
Если AEM-2020 не является частью шины J1939, ответвление от AEM-
2020
к шине не должно превышать 914 мм в длину.
3.)
Максимальная длина шины, без ответвлений, не должна превышать
40
м.
4.)
Экран шины J1939 должен быть заземлен только в одной точке. Если
точка заземления не принципиальна, не заземляйте экран к AEM-2020.
