Инструкция по эксплуатации Basler Electric IEM-2020
Страница 409
9441073990 Rev B1
IEM-2020
Файлы логической библиотеки
B-7
(Вход 1 – запуск. Пока есть сигнал на входе, установка в работе. Установка будет в работе до тех
пор, пока не исчезнет сигнал.
Вход 2 – запуск на временной интервал. Запуск производится импульсом по входу, останов по
истечении выдержки логического таймера 1.
Вход 3 – датчик высокого давления при двойном регулировании. Запуск установки по входу 3.
Вход 4 – датчик низкого давления при двойном регулировании. Останов, если запуск по входу 3.
При одиночном регулировании следует использовать вход 1 для подключения датчика давления.
Пока есть сигнал на входе, установка в работе. Установка будет в работе до тех пор, пока не
исчезнет сигнал.)

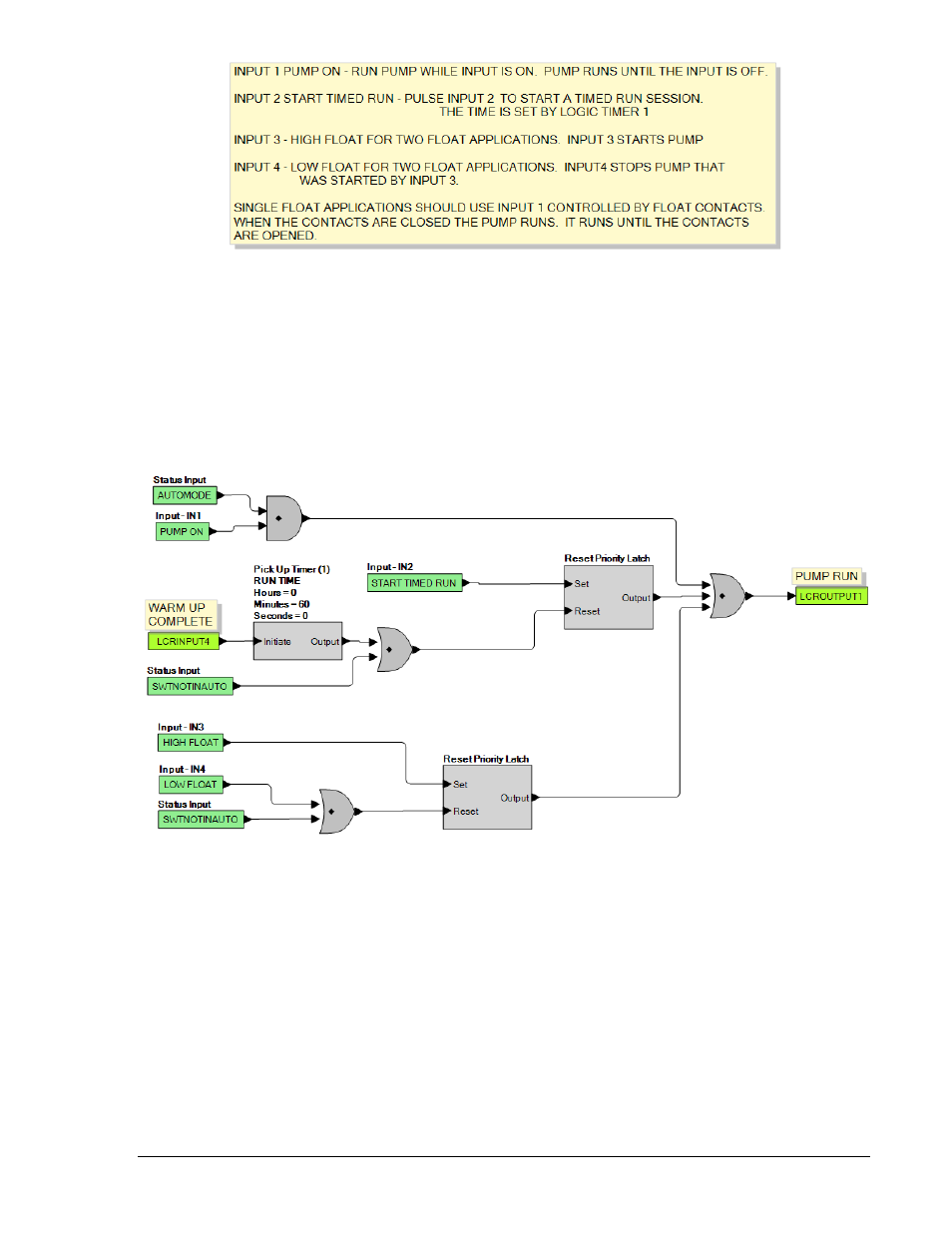

Рисунок B-4. Главная логика, файл #2 (1 из 3)
